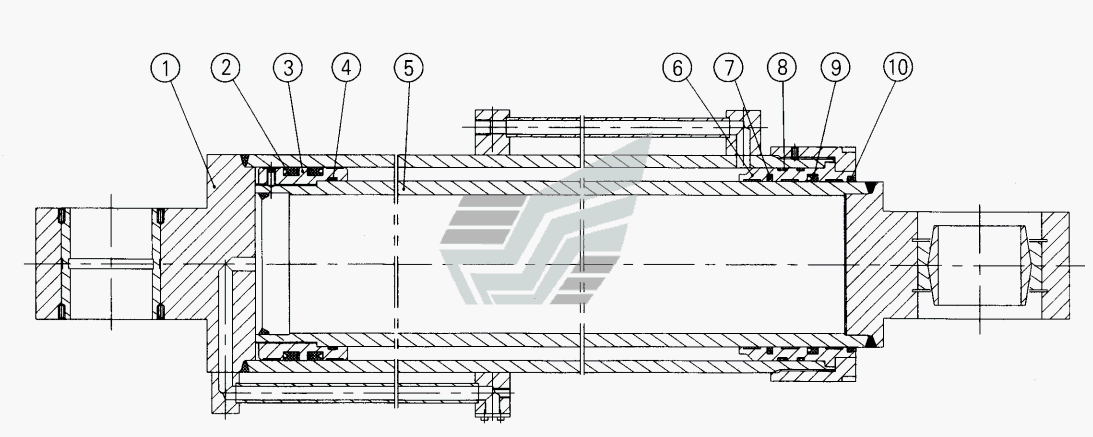

10100336 Luffing Cylinder QY70K. Каталог 2010г.

10100336 Luffing Cylinder QY70K 05614001 Jib Boom QY70K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 12103240 Количество на модель: 1
12103240
1
2

Номер детали на чертеже:

2

Yx-Seal D280x255x19

Заводской номер: 12102347 Количество на модель: 2
12102347
2
3

Номер детали на чертеже:

3

Piston

Заводской номер: 12103241 Количество на модель: 1
12103241
1
4

Номер детали на чертеже:

4

O-Ring 240.67x5.33

Заводской номер: 12103242 Количество на модель: 1
12103242
1
5

Номер детали на чертеже:

5

Rod

Заводской номер: 10123262 Количество на модель: 1
10123262
1
6

Номер детали на чертеже:

6

Front Cover

Заводской номер: 10123263 Количество на модель: 1
10123263
1
7

Номер детали на чертеже:

7

Assembled Seal d240x260.5x8.1

Заводской номер: 12103243 Количество на модель: 1
12103243
1
8

Номер детали на чертеже:

8

O-Ring 266.d.7x5.33

Заводской номер: 12103244 Количество на модель: 2
12103244
2
9

Номер детали на чертеже:

9

Y-Seal d240x255x14.5

Заводской номер: 12103245 Количество на модель: 1
12103245
1
10

Номер детали на чертеже:

10

Series Wiper d240x255x13

Заводской номер: 13103246 Количество на модель: 1
13103246
1
10100336 Luffing Cylinder QY70K 05614001 Jib Boom QY70K
