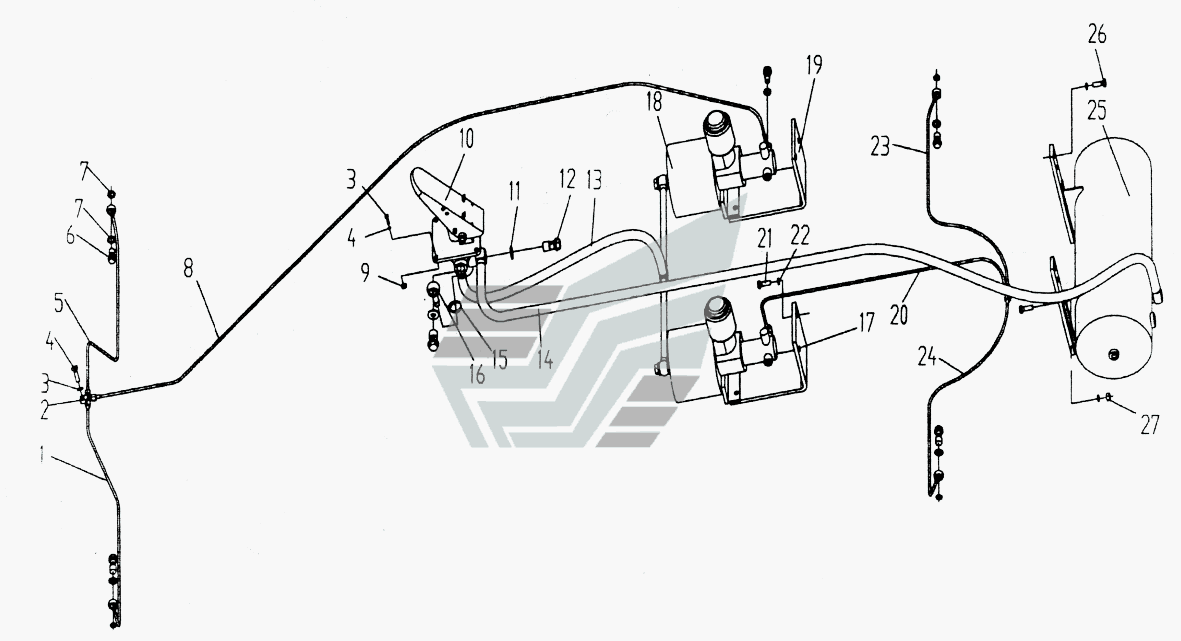

LW330F(II).12 Система торможения LW321F. Каталог 2010г.

LW330F.11, LW330F(G).11 Рабочее устройство LW321F Z3.12.11A Резервуар для воздуха LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Левая трубка

Заводской номер: Z3.12.12B Количество на модель: 1
Z3.12.12B
1
2

Номер детали на чертеже:

2

Tee Connector

Заводской номер: ZL40.12.1 Количество на модель: 2
ZL40.12.1
2
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB93-87 Количество на модель: 6
GB93-87
6
4

Номер детали на чертеже:

4

Болт

Заводской номер: GB5783-86 Количество на модель: 6
GB5783-86
6
5

Номер детали на чертеже:

5

Правая трубка

Заводской номер: Z3.12.1B Количество на модель: 1
Z3.12.1B
1
6

Номер детали на чертеже:

6

Соединитель

Заводской номер: ZL40.12.4-14A Количество на модель: 4
ZL40.12.4-14A
4
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: GB3452.1-1992 Количество на модель: 8
GB3452.1-1992
8
8

Номер детали на чертеже:

8

Трубка

Заводской номер: LW330F(II).12.1 Количество на модель: 1
LW330F(II).12.1
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
10

Номер детали на чертеже:

10

Клапан управления

Заводской номер: XM-60C- Количество на модель: 1
XM-60C-
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 3514010 Количество на модель: 8
3514010
8
12

Номер детали на чертеже:

12

Шайба

Заводской номер: JB982-77 Количество на модель: 5
JB982-77
5
13

Номер детали на чертеже:

13

Bolt

Заводской номер: ZL40.12.5-1 Количество на модель: 6
ZL40.12.5-1
6
14

Номер детали на чертеже:

14

Труба воздуховода

Заводской номер: Z3.12.4-4 Количество на модель: 1
Z3.12.4-4
1
15

Номер детали на чертеже:

15

Зажим

Заводской номер: LW330F(LT).12-1 Количество на модель: 6
LW330F(LT).12-1
6
16

Номер детали на чертеже:

16

Зажим

Заводской номер: JB/T8870-1999 Количество на модель: 1
JB/T8870-1999
1
17

Номер детали на чертеже:

17

Connector

Заводской номер: ZL50.12.9A-1 Количество на модель: 1
ZL50.12.9A-1
1
18

Номер детали на чертеже:

18

Накопитель воздуха

Заводской номер: Z3.12-5A Количество на модель: 2
Z3.12-5A
2
19

Номер детали на чертеже:

19

Опорная планка

Заводской номер: Z3.12.7 Количество на модель: 1
Z3.12.7
1
20

Номер детали на чертеже:

20

Трубка

Заводской номер: Z3.12-1A Количество на модель: 1
Z3.12-1A
1
23

Номер детали на чертеже:

23

Правая трубка

Заводской номер: Z3.12.16AV Количество на модель: 1
Z3.12.16AV
1
24

Номер детали на чертеже:

24

Трубка

Заводской номер: Трубка Количество на модель: 1
Трубка
1
25

Номер детали на чертеже:

25

Фиксирующая панель

Заводской номер: Z3.12.9B Количество на модель: 12
Z3.12.9B
12
