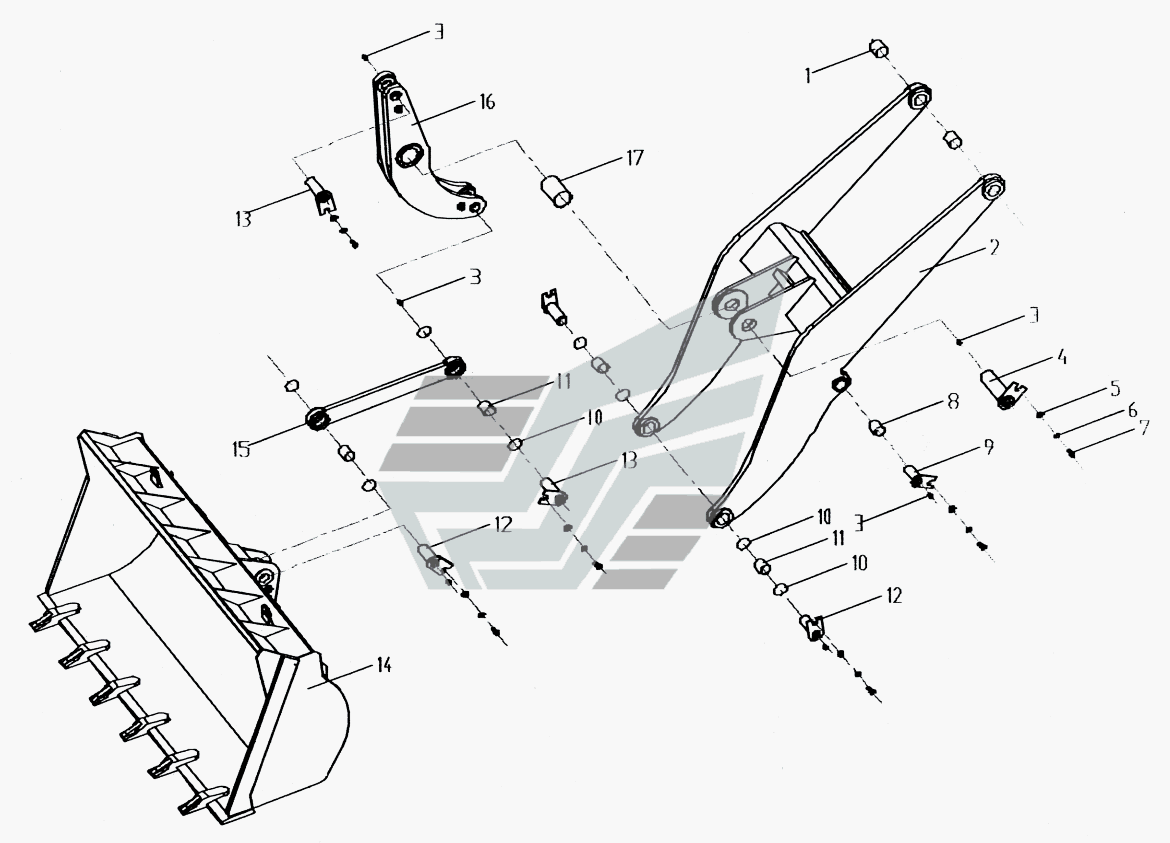

LW330F.11, LW330F(G).11 Рабочее устройство LW321F. Каталог 2010г.

330E.10.4A Узел гидравлического бака LW321F LW330F(II).12 Система торможения LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bushing

Заводской номер: Z3.11-3 Количество на модель:
Z3.11-3
2

Номер детали на чертеже:

2

Подъемный кронштейн

Заводской номер: LW330F.11.2 Количество на модель: 1
LW330F.11.2
1
2

Номер детали на чертеже:

2

Подъемный кронштейн

Заводской номер: LW330F(G).11.1 Количество на модель: 1
LW330F(G).11.1
1
3

Номер детали на чертеже:

3

Чашка для смазки

Заводской номер: JB/T7940.1-1995 Количество на модель: 8
JB/T7940.1-1995
8
4

Номер детали на чертеже:

4

Pitman Arm End Pin

Заводской номер: Z3.11.4 Количество на модель: 1
Z3.11.4
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 85Z.6-5 Количество на модель: 4
85Z.6-5
4
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
8

Номер детали на чертеже:

8

Вкладыш

Заводской номер: Z3.11-4 Количество на модель: 2
Z3.11-4
2
9

Номер детали на чертеже:

9

Upper Shaft Pin

Заводской номер: Z3.11.6 Количество на модель: 2
Z3.11.6
2
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: GB9877.1-88 Количество на модель: 8
GB9877.1-88
8
11

Номер детали на чертеже:

11

Вкладыш

Заводской номер: Z3.11-1B Количество на модель: 4
Z3.11-1B
4
12

Номер детали на чертеже:

12

Штырь вала ковша

Заводской номер: Z3.11.7 Количество на модель: 3
Z3.11.7
3
13

Номер детали на чертеже:

13

Washer

Заводской номер: Z3.11.5 Количество на модель: 2
Z3.11.5
2
14

Номер детали на чертеже:

14

Ковш

Заводской номер: LW330F.11.H1 Количество на модель: 1
LW330F.11.H1
1
14

Номер детали на чертеже:

14

Ковш

Заводской номер: LW330F.11.1 Количество на модель: 1
LW330F.11.1
1
15

Номер детали на чертеже:

15

Связка

Заводской номер: Z3.11.2 Количество на модель: 1
Z3.11.2
1
15

Номер детали на чертеже:

15

Связка

Заводской номер: LW330F(G).11.2 Количество на модель: 1
LW330F(G).11.2
1
16

Номер детали на чертеже:

16

Кронштейн Питмена

Заводской номер: Z3.11.8A Количество на модель: 1
Z3.11.8A
1
17

Номер детали на чертеже:

17

Bushing

Заводской номер: Z3.11-2 Количество на модель: 2
Z3.11-2
2
