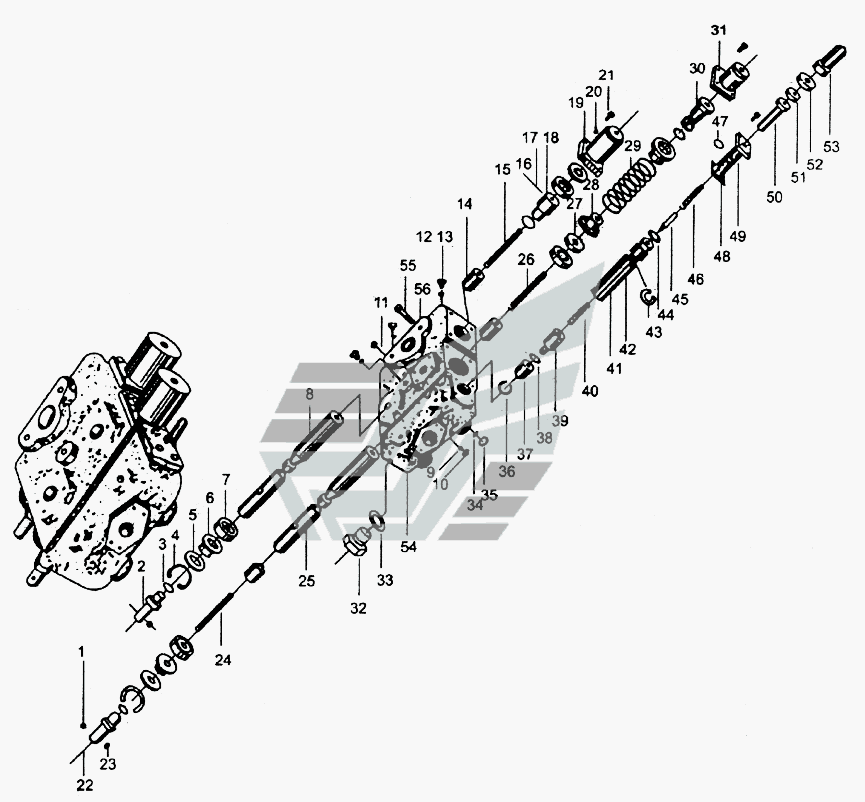

DF25B2 Блок клапана управления LW321F. Каталог 2010г.

Z3.10.4A Система контроля хвостовика LW321F LW330F.10.1 Левый подъемный цилиндр, LW330F.1.2 правый подъемный цилиндр LW321F

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

7

8

10

11

14

15

16

17

19

20

21

22

23

25

27

29

31

35

36

37

39

41

44

45

46

48

49

50

51

53

54

55

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шплинт

Заводской номер: GB882-86 Количество на модель: 2

GB882-86

2

2

Номер детали на чертеже:

2

Гнездо пружины

Заводской номер: Гнездопружины Количество на модель: 2

Гнездопружины

2

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: GB1235-76 Количество на модель: 4

GB1235-76

4

4

Номер детали на чертеже:

4

Пружинный зажим

Заводской номер: Пружинный зажим Количество на модель: 2

Пружинный зажим

2

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: Уплотнительное кольцо Количество на модель: 2

Уплотнительное кольцо

2

7

Номер детали на чертеже:

7

Каркасный маслоуплотнитель

Заводской номер: SG35x56x12 Количество на модель: 4

SG35x56x12

4

8

Номер детали на чертеже:

8

Seal

Заводской номер: HG4-692-67 Количество на модель: 1

HG4-692-67

1

10

Номер детали на чертеже:

10

Заглушка

Заводской номер: Заглушка Количество на модель: 1

Заглушка

1

11

Номер детали на чертеже:

11

Болт

Заводской номер: GB5782-86 Количество на модель: 2

GB5782-86

2

14

Номер детали на чертеже:

14

Плунжер стопорного насоса

Заводской номер: Плунжер стопорного насоса Количество на модель: 3

Плунжер стопорного насоса

3

15

Номер детали на чертеже:

15

Пружина

Заводской номер: Пружина Количество на модель: 1

Пружина

1

16

Номер детали на чертеже:

16

Шаровая опора

Заводской номер: Шаровая опора Количество на модель: 2

Шаровая опора

2

17

Номер детали на чертеже:

17

Пружина

Заводской номер: GB308-64 Количество на модель: 1

GB308-64

1

19

Номер детали на чертеже:

19

Втулка

Заводской номер: Втулка Количество на модель: 1

Втулка

1

20

Номер детали на чертеже:

20

Шайба 12

Заводской номер: GB93-87 Количество на модель: 12

GB93-87

12

21

Номер детали на чертеже:

21

Болт

Заводской номер: GB5780-86 Количество на модель: 12

GB5780-86

12

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: GB91-86 Количество на модель: 2

GB91-86

2

23

Номер детали на чертеже:

23

Шайба

Заводской номер: GB97.1-85 Количество на модель: 2

GB97.1-85

2

25

Номер детали на чертеже:

25

Плунжер наклона

Заводской номер: Плунжер наклона Количество на модель: 1

Плунжер наклона

1

27

Номер детали на чертеже:

27

Шайба

Заводской номер: Шайба Количество на модель: 2

Шайба

2

29

Номер детали на чертеже:

29

Обратная пружина

Заводской номер: Обратная пружина Количество на модель: 1

Обратная пружина

1

31

Номер детали на чертеже:

31

Крышка на конце

Заводской номер: Крышка на конце Количество на модель: 1

Крышка на конце

1

35

Номер детали на чертеже:

35

Гайка

Заводской номер: GB41-86 Количество на модель: 4

GB41-86

4

36

Номер детали на чертеже:

36

Пружинный зажим

Заводской номер: GB895-67 Количество на модель: 1

GB895-67

1

37

Номер детали на чертеже:

37

Шток выпускного клапана

Заводской номер: Шток выпускного клапана Количество на модель: 1

Шток выпускного клапана

1

39

Номер детали на чертеже:

39

Плунжер

Заводской номер: Плунжер Количество на модель: 1

Плунжер

1

41

Номер детали на чертеже:

41

Штырь

Заводской номер: Штырь Количество на модель: 1

Штырь

1

44

Номер детали на чертеже:

44

Кольцо

Заводской номер: Кольцо Количество на модель: 1

Кольцо

1

45

Номер детали на чертеже:

45

Шток настраиваемого клапана

Заводской номер: Шток настраиваемого клапана Количество на модель: 1

Шток настраиваемого клапана

1

46

Номер детали на чертеже:

46

Гнездо клапана

Заводской номер: Гнездо клапана Количество на модель: 1

Гнездо клапана

1

48

Номер детали на чертеже:

48

Подкладки

Заводской номер: Подкладки Количество на модель: 2

Подкладки

2

49

Номер детали на чертеже:

49

Уплотнение пружины

Заводской номер: Уплотнение пружины Количество на модель: 1

Уплотнение пружины

1

50

Номер детали на чертеже:

50

Настроечный винт

Заводской номер: Настроечный винт Количество на модель: 1

Настроечный винт

1

51

Номер детали на чертеже:

51

Гайка

Заводской номер: Гайка Количество на модель: 1

Гайка

1

53

Номер детали на чертеже:

53

Стопорная гайка

Заводской номер: Стопорная гайка Количество на модель: 1

Стопорная гайка

1

54

Номер детали на чертеже:

54

Корпус клапана

Заводской номер: Корпус клапана Количество на модель: 1

Корпус клапана

1

55

Номер детали на чертеже:

55

Болт

Заводской номер: Болт Количество на модель: 4

Болт

4
