  6. Z3.10.4A Система контроля хвостовика

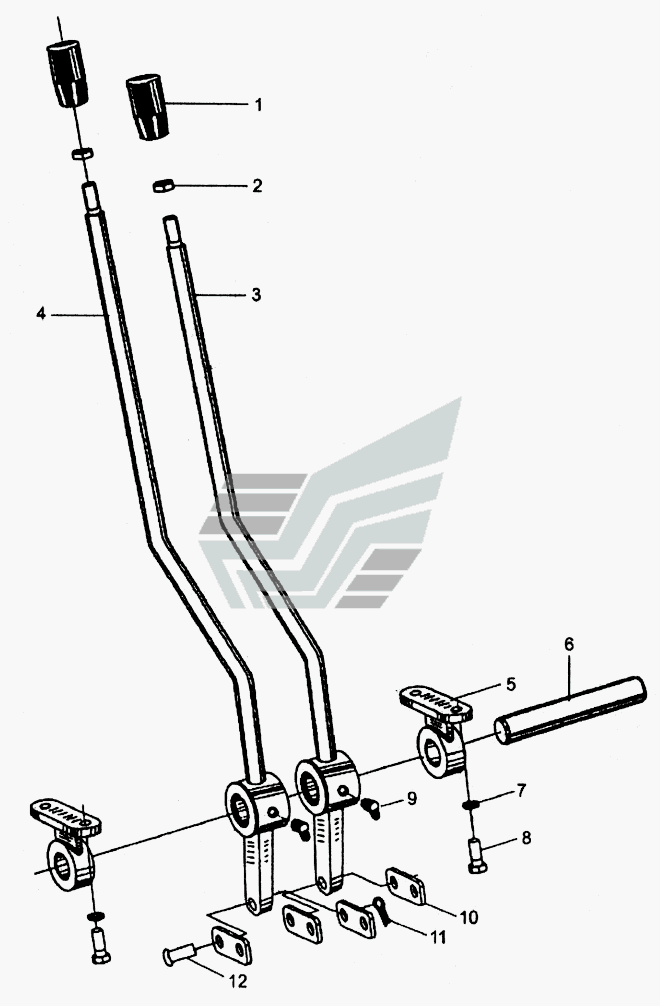

Z3.10.4A Система контроля хвостовика LW321F. Каталог 2010г.

LW330F.10 Рабочая гидравлическая система LW321F DF25B2 Блок клапана управления LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Knob M12

Заводской номер: ZL40.7.1-16 Количество на модель: 2
ZL40.7.1-16
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: GB6172-86 Количество на модель: 2
GB6172-86
2
3

Номер детали на чертеже:

3

Рычаг управления наклоном

Заводской номер: Z3.10.4A.2 Количество на модель: 1
Z3.10.4A.2
1
4

Номер детали на чертеже:

4

Движитель подъемного кронштейна

Заводской номер: Z3.10.4A.1 Количество на модель: 1
Z3.10.4A.1
1
5

Номер детали на чертеже:

5

Fixing Seat

Заводской номер: ZL40.10.7-4A Количество на модель: 2
ZL40.10.7-4A
2
6

Номер детали на чертеже:

6

Вал

Заводской номер: Z3.10.6-3 Количество на модель: 1
Z3.10.6-3
1
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: GB5783-86 Количество на модель: 4
GB5783-86
4
9

Номер детали на чертеже:

9

Чашка для смазки

Заводской номер: JB/7940.2-1995 Количество на модель: 2
JB/7940.2-1995
2
10

Номер детали на чертеже:

10

Link Board

Заводской номер: Z3.10.4A-1 Количество на модель: 4
Z3.10.4A-1
4
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
12

Номер детали на чертеже:

12

Штырь

Заводской номер: GB882-96 Количество на модель: 2
GB882-96
2
