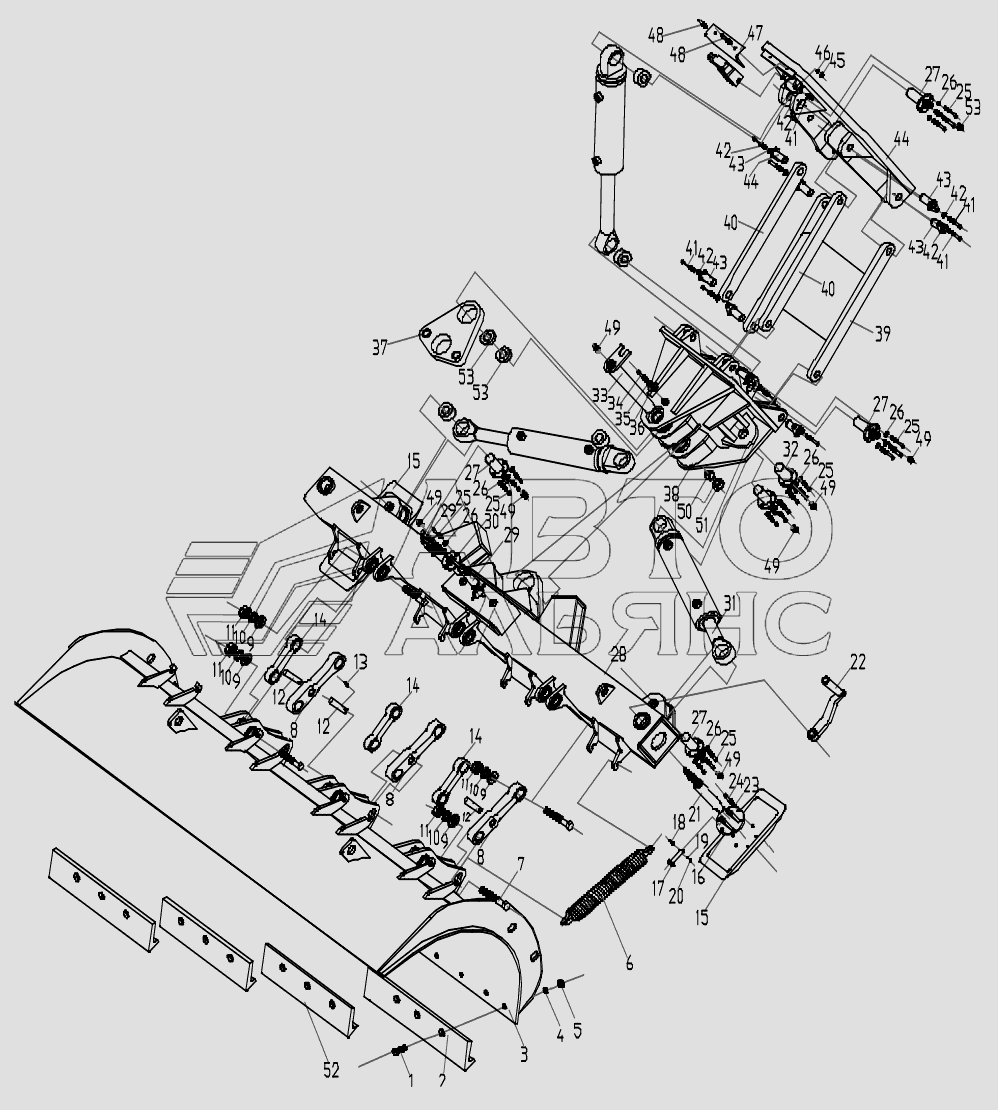

Snow-sweeping device GR215 Раб. оборуд. грейдеров GR. Каталог 2010г.

Ice-broken device GR215 Раб. оборуд. грейдеров GR Snow-sweeping device GR215 Раб. оборуд. грейдеров GR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt M20X70

Заводской номер: 104000063 Количество на модель: 12
104000063
12
2

Номер детали на чертеже:

2

Blade

Заводской номер: 001130279 Количество на модель: 2
001130279
2
3

Номер детали на чертеже:

3

Snow Cave Shovel

Заводской номер: 001130252 Количество на модель: 1
001130252
1
4

Номер детали на чертеже:

4

Washer 20

Заводской номер: 104040006 Количество на модель: 20
104040006
20
5

Номер детали на чертеже:

5

Nut 20

Заводской номер: 104030018 Количество на модель: 12
104030018
12
6

Номер детали на чертеже:

6

Spring

Заводской номер: 001130271 Количество на модель: 8
001130271
8
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 001130286 Количество на модель: 12
001130286
12
8

Номер детали на чертеже:

8

Pole

Заводской номер: 001130290 Количество на модель: 3
001130290
3
9

Номер детали на чертеже:

9

Washer 30

Заводской номер: 104040089 Количество на модель: 12
104040089
12
10

Номер детали на чертеже:

10

Washer 30

Заводской номер: 104040075 Количество на модель: 12
104040075
12
11

Номер детали на чертеже:

11

Nut M30

Заводской номер: 104030215 Количество на модель: 12
104030215
12
12

Номер детали на чертеже:

12

Pin

Заводской номер: 001130259 Количество на модель: 3
001130259
3
13

Номер детали на чертеже:

13

Pin 5X50

Заводской номер: 104070018 Количество на модель: 3
104070018
3
14

Номер детали на чертеже:

14

Pole

Заводской номер: 001130284 Количество на модель: 3
001130284
3
15

Номер детали на чертеже:

15

Abutment

Заводской номер: 001130255 Количество на модель: 2
001130255
2
16

Номер детали на чертеже:

16

Plate

Заводской номер: 001130266 Количество на модель: 2
001130266
2
17

Номер детали на чертеже:

17

Pin

Заводской номер: 001130256 Количество на модель: 2
001130256
2
18

Номер детали на чертеже:

18

Bolt M5X40

Заводской номер: 104000604 Количество на модель: 2
104000604
2
19

Номер детали на чертеже:

19

Washer 5

Заводской номер: 104040070 Количество на модель: 2
104040070
2
20

Номер детали на чертеже:

20

Nut M5

Заводской номер: 104030214 Количество на модель: 2
104030214
2
21

Номер детали на чертеже:

21

Suport

Заводской номер: 001130262 Количество на модель: 2
001130262
2
22

Номер детали на чертеже:

22

Crank

Заводской номер: 001130274 Количество на модель: 1
001130274
1
23

Номер детали на чертеже:

23

Washer 12

Заводской номер: 104040005 Количество на модель: 12
104040005
12
24

Номер детали на чертеже:

24

Bolt M12X40

Заводской номер: 104000313 Количество на модель: 12
104000313
12
25

Номер детали на чертеже:

25

Bolt M10X30

Заводской номер: 104000082 Количество на модель: 28
104000082
28
26

Номер детали на чертеже:

26

Washer 10

Заводской номер: 104040008 Количество на модель: 28
104040008
28
27

Номер детали на чертеже:

27

Axle

Заводской номер: 001130272 Количество на модель: 4
001130272
4
28

Номер детали на чертеже:

28

Swing Rack

Заводской номер: 001130275 Количество на модель: 1
001130275
1
29

Номер детали на чертеже:

29

Pin

Заводской номер: 001130268 Количество на модель: 2
001130268
2
30

Номер детали на чертеже:

30

Pin

Заводской номер: 001130270 Количество на модель: 1
001130270
1
31

Номер детали на чертеже:

31

Hydraulic system

Заводской номер: Hydraulic system Количество на модель: 1
Hydraulic system
1
32

Номер детали на чертеже:

32

Pin

Заводской номер: 001130122 Количество на модель: 2
001130122
2
33

Номер детали на чертеже:

33

Pin

Заводской номер: 001130289 Количество на модель: 1
001130289
1
34

Номер детали на чертеже:

34

Bolt M16X25

Заводской номер: 104000275 Количество на модель: 1
104000275
1
35

Номер детали на чертеже:

35

Washer 16

Заводской номер: 104040004 Количество на модель: 1
104040004
1
36

Номер детали на чертеже:

36

Washer 16

Заводской номер: 104040058 Количество на модель: 1
104040058
1
37

Номер детали на чертеже:

37

Bed plate

Заводской номер: 001130257 Количество на модель: 1
001130257
1
38

Номер детали на чертеже:

38

Hinge Joint Rack

Заводской номер: 001130278 Количество на модель: 1
001130278
1
39

Номер детали на чертеже:

39

Front board

Заводской номер: 001440124 Количество на модель: 1
001440124
1
40

Номер детали на чертеже:

40

Connecting rod

Заводской номер: 001440131 Количество на модель: 2
001440131
2
41

Номер детали на чертеже:

41

Bolt M8X20

Заводской номер: 104000091 Количество на модель: 10
104000091
10
42

Номер детали на чертеже:

42

Washer 8

Заводской номер: 104040007 Количество на модель: 10
104040007
10
43

Номер детали на чертеже:

43

Pin

Заводской номер: 001130285 Количество на модель: 10
001130285
10
44

Номер детали на чертеже:

44

Front Faceplate

Заводской номер: 001130283 Количество на модель: 1
001130283
1
45

Номер детали на чертеже:

45

Nut M8

Заводской номер: 104030216 Количество на модель: 2
104030216
2
46

Номер детали на чертеже:

46

Washer 8

Заводской номер: 104040081 Количество на модель: 2
104040081
2
47

Номер детали на чертеже:

47

Cover plate

Заводской номер: 001130276 Количество на модель: 1
001130276
1
48

Номер детали на чертеже:

48

Bolt M8X25

Заводской номер: 104000010 Количество на модель: 2
104000010
2
49

Номер детали на чертеже:

49

Conical Grease Nipple M10X1

Заводской номер: 108000002 Количество на модель: 9
108000002
9
50

Номер детали на чертеже:

50

Ball Spindle

Заводской номер: 001130267 Количество на модель: 1
001130267
1
51

Номер детали на чертеже:

51

Down Ball Seat

Заводской номер: 001130261 Количество на модель: 2
001130261
2
52

Номер детали на чертеже:

52

Blade

Заводской номер: 001130281 Количество на модель: 2
001130281
2
53

Номер детали на чертеже:

53

Space Bushing

Заводской номер: 001130273 Количество на модель: 4
001130273
4
