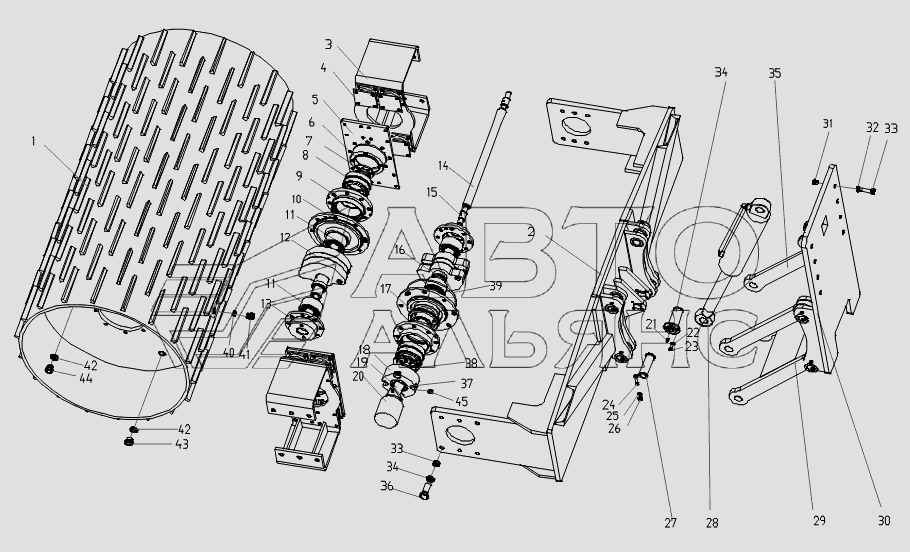

Ice-broken device GR215 Раб. оборуд. грейдеров GR. Каталог 2010г.

Ice-broken device GR185 Раб. оборуд. грейдеров GR Snow-sweeping device GR215 Раб. оборуд. грейдеров GR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ice-broken wheel

Заводской номер: 001560296 Количество на модель: 1
001560296
1
2

Номер детали на чертеже:

2

Frame

Заводской номер: 001560314 Количество на модель: 1
001560314
1
3

Номер детали на чертеже:

3

Link bracket

Заводской номер: 001560309 Количество на модель: 2
001560309
2
4

Номер детали на чертеже:

4

Damping mass

Заводской номер: 001560305 Количество на модель: 8
001560305
8
5

Номер детали на чертеже:

5

Fixing board

Заводской номер: 001560304 Количество на модель: 2
001560304
2
6

Номер детали на чертеже:

6

Bearing lid

Заводской номер: 001560306 Количество на модель: 1
001560306
1
7

Номер детали на чертеже:

7

Bearing gland

Заводской номер: 001560308 Количество на модель: 2
001560308
2
8

Номер детали на чертеже:

8

Frame bearing

Заводской номер: 105010139 Количество на модель: 2
105010139
2
9

Номер детали на чертеже:

9

Bearing seat

Заводской номер: 001560310 Количество на модель: 2
001560310
2
10

Номер детали на чертеже:

10

Bearing seat

Заводской номер: 001560298 Количество на модель: 2
001560298
2
11

Номер детали на чертеже:

11

Bearing 22312

Заводской номер: 105010138 Количество на модель: 2
105010138
2
12

Номер детали на чертеже:

12

Left eccentric axle

Заводской номер: 001560299 Количество на модель: 1
001560299
1
13

Номер детали на чертеже:

13

Inner bearing seat

Заводской номер: 001560312 Количество на модель: 2
001560312
2
14

Номер детали на чертеже:

14

Connecting axle

Заводской номер: 001560297 Количество на модель: 1
001560297
1
15

Номер детали на чертеже:

15

Rubber cover

Заводской номер: 001560311 Количество на модель: 2
001560311
2
16

Номер детали на чертеже:

16

Right eccentric axle

Заводской номер: 001650301 Количество на модель: 1
001650301
1
17

Номер детали на чертеже:

17

Oil seal

Заводской номер: 108040074 Количество на модель: 2
108040074
2
18

Номер детали на чертеже:

18

Motor connecting set

Заводской номер: 001560300 Количество на модель: 1
001560300
1
19

Номер детали на чертеже:

19

Spline cover

Заводской номер: 001560302 Количество на модель: 1
001560302
1
20

Номер детали на чертеже:

20

Motor

Заводской номер: 101000534 Количество на модель: 1
101000534
1
21

Номер детали на чертеже:

21

Conical Grease Nipple M10X1

Заводской номер: 108000002 Количество на модель: 10
108000002
10
22

Номер детали на чертеже:

22

Washer 10

Заводской номер: 104040008 Количество на модель: 16
104040008
16
23

Номер детали на чертеже:

23

Bolt M10X30

Заводской номер: 104000082 Количество на модель: 16
104000082
16
24

Номер детали на чертеже:

24

Bolt M12X100

Заводской номер: 104000490 Количество на модель: 8
104000490
8
25

Номер детали на чертеже:

25

Washer 12

Заводской номер: 104040005 Количество на модель: 8
104040005
8
26

Номер детали на чертеже:

26

Nut 12

Заводской номер: 104030012 Количество на модель: 8
104030012
8
27

Номер детали на чертеже:

27

Axle

Заводской номер: 001410377 Количество на модель: 8
001410377
8
28

Номер детали на чертеже:

28

Hydro cylinder

Заводской номер: 101000537 Количество на модель: 1
101000537
1
29

Номер детали на чертеже:

29

Connecting rod bracket

Заводской номер: 001440123 Количество на модель: 1
001440123
1
30

Номер детали на чертеже:

30

Front board

Заводской номер: 001560313 Количество на модель: 1
001560313
1
31

Номер детали на чертеже:

31

Nut 20

Заводской номер: 104030018 Количество на модель: 24
104030018
24
32

Номер детали на чертеже:

32

Washer 20

Заводской номер: 104040006 Количество на модель: 24
104040006
24
33

Номер детали на чертеже:

33

Bolt M20X120

Заводской номер: 104000572 Количество на модель: 8
104000572
8
34

Номер детали на чертеже:

34

Axle

Заводской номер: 001130272 Количество на модель: 2
001130272
2
35

Номер детали на чертеже:

35

Connecting rod

Заводской номер: 001440131 Количество на модель: 2
001440131
2
36

Номер детали на чертеже:

36

Bolt M20X80

Заводской номер: 104000092 Количество на модель: 12
104000092
12
37

Номер детали на чертеже:

37

O ring 103x3.55

Заводской номер: 101030204 Количество на модель: 1
101030204
1
38

Номер детали на чертеже:

38

O ring 160x3.55

Заводской номер: 108040041 Количество на модель: 2
108040041
2
39

Номер детали на чертеже:

39

O ring 307x5.3

Заводской номер: 101030202 Количество на модель: 2
101030202
2
40

Номер детали на чертеже:

40

Washer 18

Заводской номер: 104040046 Количество на модель: 2
104040046
2
41

Номер детали на чертеже:

41

Whorl plug M18X1.5

Заводской номер: 101030079 Количество на модель: 2
101030079
2
42

Номер детали на чертеже:

42

Washer 30

Заводской номер: 104040102 Количество на модель: 4
104040102
4
43

Номер детали на чертеже:

43

Whorl plug to observe oil level

Заводской номер: 001560307 Количество на модель: 2
001560307
2
44

Номер детали на чертеже:

44

Oil plug

Заводской номер: 001560303 Количество на модель: 2
001560303
2
45

Номер детали на чертеже:

45

Ventilate plug

Заводской номер: 101040094 Количество на модель: 1
101040094
1
