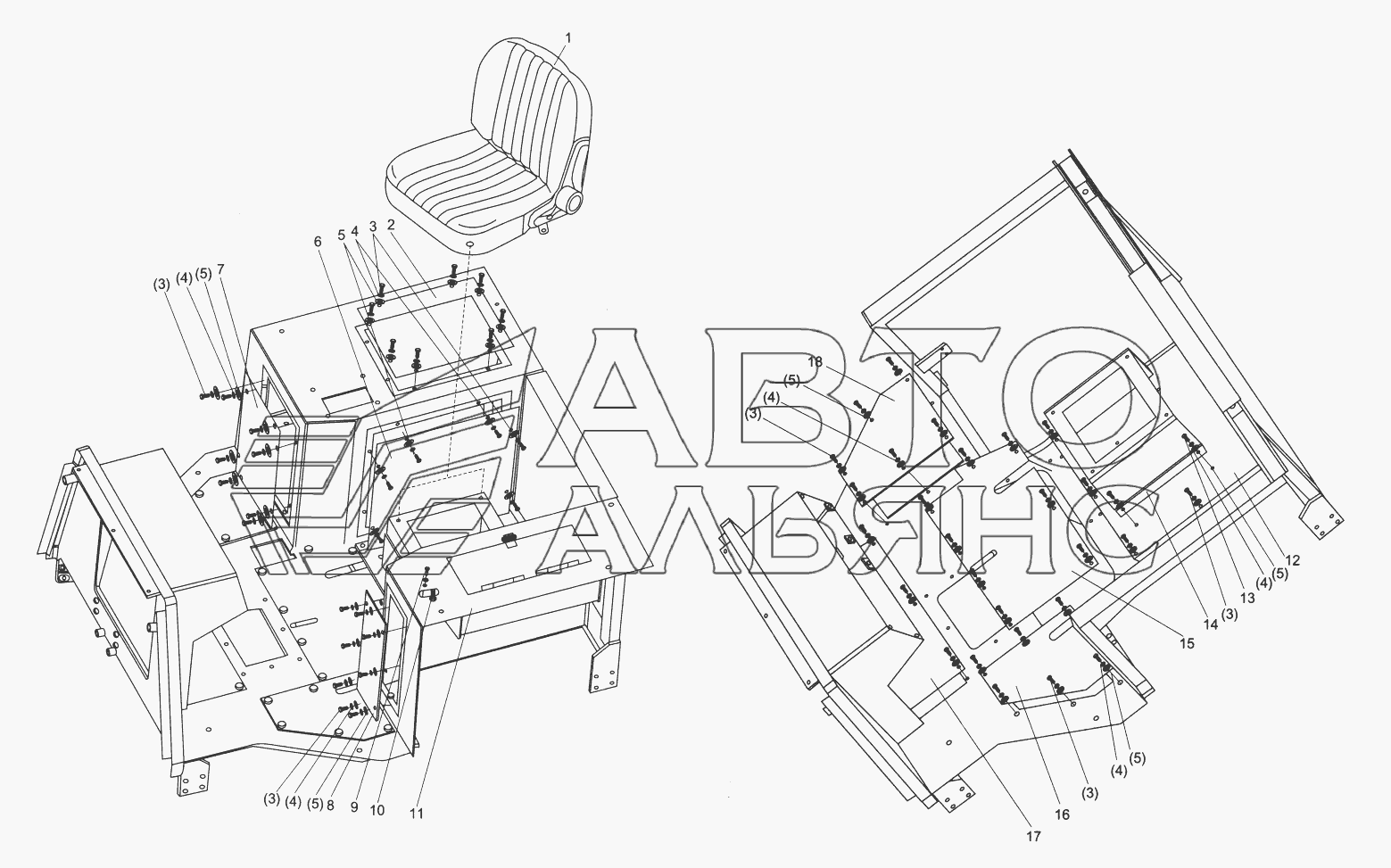

470278 Кабина управления DT-140B. Каталог 2010г.

470019 Компоновка DT-140B 470400 Полка батареи DT-140B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ОПОРНАЯ ПОВЕРХНОСТЬ

Заводской номер: DS44/1HB Количество на модель: 1
DS44/1HB
1
2

Номер детали на чертеже:

2

ВЕРХНЯЯ ПЛАСТИНА

Заводской номер: 474281 Количество на модель: 1
474281
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: GB5781-86 Количество на модель: 50
GB5781-86
50
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 54
GB93-87
54
5

Номер детали на чертеже:

5

Шайба

Заводской номер: GB97.1-85 Количество на модель: 54
GB97.1-85
54
6

Номер детали на чертеже:

6

БОКОВАЯ ПЛАСТИНА

Заводской номер: 474280 Количество на модель: 1
474280
1
7

Номер детали на чертеже:

7

ПРАВАЯ БОКОВАЯ ПЛАСТИНА

Заводской номер: 474282 Количество на модель: 1
474282
1
8

Номер детали на чертеже:

8

ЛЕВАЯ БОКОВАЯ ПЛАСТИНА

Заводской номер: 474284 Количество на модель: 1
474284
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: GB5783-86 Количество на модель: 2
GB5783-86
2
11

Номер детали на чертеже:

11

КАБИНА УПРАВЛЕНИЯ

Заводской номер: 470271 Количество на модель: 1
470271
1
12

Номер детали на чертеже:

12

ЗАДНЯЯ ПЛАСТИНА

Заводской номер: 470422 Количество на модель: 1
470422
1
14

Номер детали на чертеже:

14

СУППОРТ ОПОРНОЙ ПОВЕРХНОСТИ

Заводской номер: 470421 Количество на модель: 1
470421
1
15

Номер детали на чертеже:

15

ПЛАСТИНА КРЫШКИ

Заводской номер: 474269 Количество на модель: 1
474269
1
16

Номер детали на чертеже:

16

ЛЕВАЯ ПЛАСТИНА

Заводской номер: 474271 Количество на модель: 1
474271
1
17

Номер детали на чертеже:

17

ДЛИННАЯ ПЛАСТИНА

Заводской номер: 474258 Количество на модель: 1
474258
1
18

Номер детали на чертеже:

18

ПРАВАЯ ПЛАСТИНА

Заводской номер: 474262 Количество на модель: 1
474262
1
