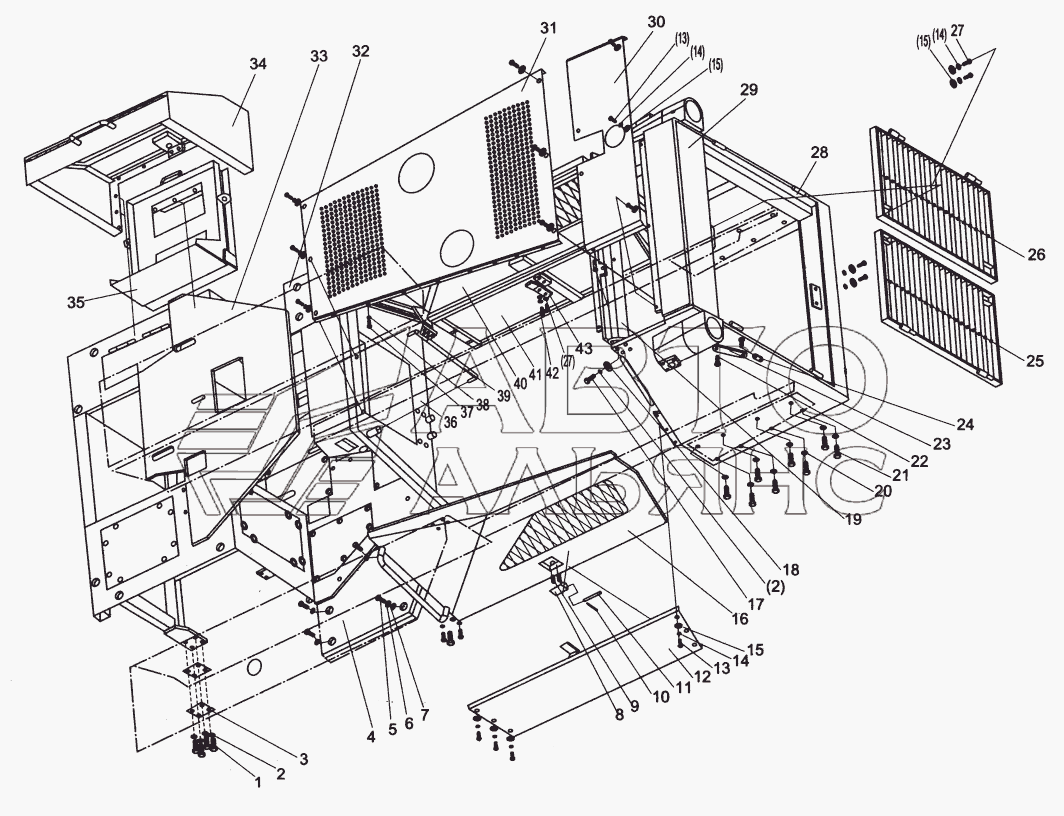

470019 Компоновка DT-140B. Каталог 2010г.

DT140B Кабина DT-140B 470278 Кабина управления DT-140B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5782-86 Количество на модель: 16
GB5782-86
16
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 24
GB93-87
24
3

Номер детали на чертеже:

3

ПРОКЛАДКА

Заводской номер: 474428 Количество на модель: 8
474428
8
4

Номер детали на чертеже:

4

ПРАВАЯ ПЕДАЛЬ

Заводской номер: 474408 Количество на модель: 1
474408
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GB96-85 Количество на модель: 10
GB96-85
10
8

Номер детали на чертеже:

8

РУЧКА

Заводской номер: 470425 Количество на модель: 2
470425
2
9

Номер детали на чертеже:

9

ПРУЖИНА

Заводской номер: 474396 Количество на модель: 2
474396
2
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
12

Номер детали на чертеже:

12

ПЛАСТИНА ПРАВОЙ СТОРОНЫ

Заводской номер: 470411 Количество на модель: 1
470411
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: GB5783-86 Количество на модель: 25
GB5783-86
25
15

Номер детали на чертеже:

15

Шайба

Заводской номер: GB97.1-85 Количество на модель: 29
GB97.1-85
29
16

Номер детали на чертеже:

16

ПРАВАЯ БОКОВАЯ ДВЕРЬ

Заводской номер: 470424 Количество на модель: 2
470424
2
18

Номер детали на чертеже:

18

ШАЙБА 14

Заводской номер: GB976-85 Количество на модель: 8
GB976-85
8
19

Номер детали на чертеже:

19

ЭСТАКАДА

Заводской номер: 470412 Количество на модель: 1
470412
1
23

Номер детали на чертеже:

23

СОЕДИНИТЕЛЬНАЯ БАЛКА

Заводской номер: 470419 Количество на модель: 2
470419
2
24

Номер детали на чертеже:

24

ФИКСИРУЮЩАЯ ПЕТЛЯ

Заводской номер: 474387 Количество на модель: 2
474387
2
25

Номер детали на чертеже:

25

ПРАВАЯ КРЫШКА

Заводской номер: 470417 Количество на модель: 1
470417
1
26

Номер детали на чертеже:

26

ЛЕВАЯ КРЫШКА

Заводской номер: 470418 Количество на модель: 1
470418
1
28

Номер детали на чертеже:

28

ПЕРЕДНЯЯ НЕПОДВИЖНАЯ ТРУБА

Заводской номер: 474382 Количество на модель: 4
474382
4
29

Номер детали на чертеже:

29

ЗАЩИТА

Заводской номер: 470252 Количество на модель: 1
470252
1
30

Номер детали на чертеже:

30

ПЕРЕДНЯЯ ВЕРХНЯЯ ЗАЩИТА

Заводской номер: 470253 Количество на модель: 1
470253
1
31

Номер детали на чертеже:

31

ЗАДНЯЯ ВЕРХНЯЯ ЗАЩИТА

Заводской номер: 470254 Количество на модель: 1
470254
1
32

Номер детали на чертеже:

32

ЛЕВАЯ ПЕДАЛЬ

Заводской номер: 470409 Количество на модель: 1
470409
1
33

Номер детали на чертеже:

33

РЕЗИНОВОЕ ПОКРЫТИЕ

Заводской номер: 470420 Количество на модель: 1
470420
1
34

Номер детали на чертеже:

34

ЯЩИК ДЛЯ БАТАРЕИ

Заводской номер: 470406 Количество на модель: 1
470406
1
35

Номер детали на чертеже:

35

ПОЛКА ДЛЯ БАТАРЕИ

Заводской номер: 470400 Количество на модель: 1
470400
1
36

Номер детали на чертеже:

36

КАБИНА УПРАВЛЕНИЯ

Заводской номер: 470278 Количество на модель: 1
470278
1
39

Номер детали на чертеже:

39

QD25-1A ПНЕВМАТИЧЕСКАЯ ПРУЖИНА

Заводской номер: QD25-1A Количество на модель: 2
QD25-1A
2
40

Номер детали на чертеже:

40

ЛЕВАЯ БОКОВАЯ ДВЕРЬ

Заводской номер: 470423 Количество на модель: 1
470423
1
41

Номер детали на чертеже:

41

ЛЕВАЯ БОКОВАЯ ПЛАСТИНА

Заводской номер: 470410 Количество на модель: 1
470410
1
43

Номер детали на чертеже:

43

НЕПОДВИЖНАЯ ПЛАСТИНА

Заводской номер: 474423 Количество на модель: 2
474423
2
DT140B Кабина DT-140B 470278 Кабина управления DT-140B
