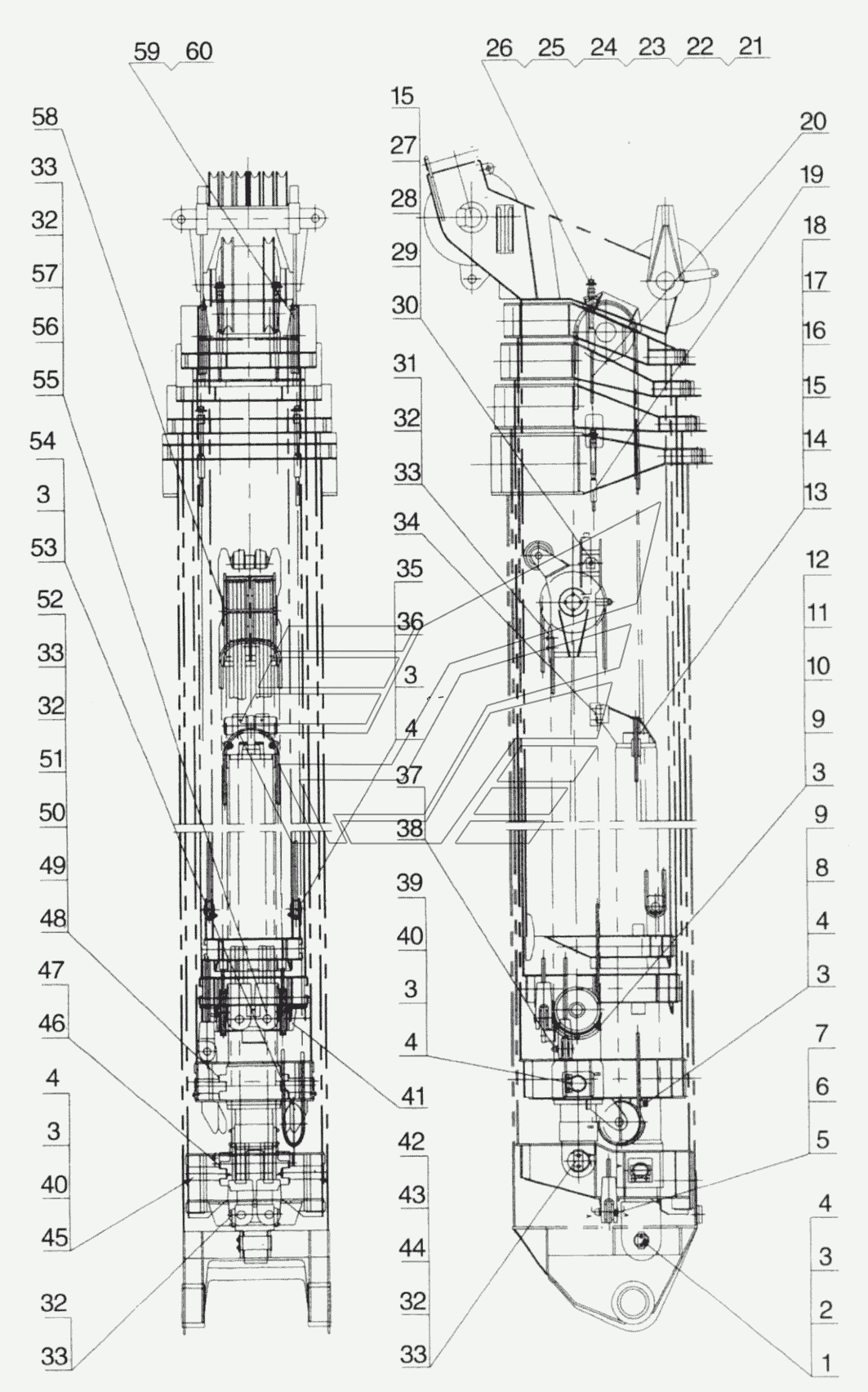

QY65K.02 II.6 Telescoping Units QY70K (вариант). Каталог 2010г.

QY65K.02 II.5 Fifth Section QY70K (вариант) QY65K.03A Control Cab QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin Shaft

Заводской номер: QY50K.02II.6-1 Количество на модель: 1
QY50K.02II.6-1
1
2

Номер детали на чертеже:

2

Retaining plate

Заводской номер: QY50K.02П.6-2 Количество на модель: 1
QY50K.02П.6-2
1
3

Номер детали на чертеже:

3

Bolt M8x20

Заводской номер: 10410011 Количество на модель: 18
10410011
18
4

Номер детали на чертеже:

4

Washer 8

Заводской номер: 10440001 Количество на модель: 28
10440001
28
5

Номер детали на чертеже:

5

Rope seat

Заводской номер: QY50K.02II.6.3 Количество на модель: 1
QY50K.02II.6.3
1
6

Номер детали на чертеже:

6

Pin Shaft

Заводской номер: QY50K.02II.6-19 Количество на модель: 2
QY50K.02II.6-19
2
7

Номер детали на чертеже:

7

Clip

Заводской номер: QY50K.02II.6-20 Количество на модель: 2
QY50K.02II.6-20
2
8

Номер детали на чертеже:

8

Rope Hold

Заводской номер: QY50K.02II.6.22 Количество на модель: 2
QY50K.02II.6.22
2
9

Номер детали на чертеже:

9

Washer 8

Заводской номер: 10440062 Количество на модель: 10
10440062
10
10

Номер детали на чертеже:

10

Bolt M8x40

Заводской номер: 10410140 Количество на модель: 6
10410140
6
11

Номер детали на чертеже:

11

Rope seat

Заводской номер: QY65K.02II.6.5 Количество на модель: 1
QY65K.02II.6.5
1
12

Номер детали на чертеже:

12

Rope Holder

Заводской номер: QY50K.02II.6.33A Количество на модель: 2
QY50K.02II.6.33A
2
13

Номер детали на чертеже:

13

Rope Holder

Заводской номер: QY50K.02II.6-28 Количество на модель: 2
QY50K.02II.6-28
2
14

Номер детали на чертеже:

14

Bolt M6x35

Заводской номер: 10410006 Количество на модель: 2
10410006
2
15

Номер детали на чертеже:

15

Nut М6

Заводской номер: 10430009 Количество на модель: 2
10430009
2
16

Номер детали на чертеже:

16

Washer 6

Заводской номер: 10440022 Количество на модель: 4
10440022
4
17

Номер детали на чертеже:

17

Bolt M12x35

Заводской номер: 10410389 Количество на модель: 10
10410389
10
18

Номер детали на чертеже:

18

Washer 12

Заводской номер: 10440010 Количество на модель: 10
10440010
10
19

Номер детали на чертеже:

19

Grossly rope I

Заводской номер: QY65K.02II.6.10 Количество на модель: 1
QY65K.02II.6.10
1
20

Номер детали на чертеже:

20

Grossly rope II

Заводской номер: QY65K.02II.6.11 Количество на модель: 1
QY65K.02II.6.11
1
21

Номер детали на чертеже:

21

Nut M12

Заводской номер: 10430224 Количество на модель: 4
10430224
4
22

Номер детали на чертеже:

22

Washer 16

Заводской номер: 10440005 Количество на модель: 4
10440005
4
23

Номер детали на чертеже:

23

Washer 16

Заводской номер: 10440119 Количество на модель: 8
10440119
8
24

Номер детали на чертеже:

24

Nut M20

Заводской номер: 10430125 Количество на модель: 4
10430125
4
25

Номер детали на чертеже:

25

Nut M20

Заводской номер: 10430008 Количество на модель: 4
10430008
4
26

Номер детали на чертеже:

26

Washer 20

Заводской номер: 10440121 Количество на модель: 4
10440121
4
27

Номер детали на чертеже:

27

Bolt M6x16

Заводской номер: 10410374 Количество на модель: 2
10410374
2
28

Номер детали на чертеже:

28

Pully

Заводской номер: QY50K.02II.6.30 Количество на модель: 2
QY50K.02II.6.30
2
29

Номер детали на чертеже:

29

Pin

Заводской номер: QY50K.02II.6-31 Количество на модель: 2
QY50K.02II.6-31
2
30

Номер детали на чертеже:

30

Retaining Plate

Заводской номер: QY50K.02II.6-32 Количество на модель: 2
QY50K.02II.6-32
2
31

Номер детали на чертеже:

31

Rope Roller

Заводской номер: QY50K.02II.6-13 Количество на модель: 1
QY50K.02II.6-13
1
32

Номер детали на чертеже:

32

Washer 10

Заводской номер: 10440006 Количество на модель: 16
10440006
16
33

Номер детали на чертеже:

33

Bolt M10x25

Заводской номер: 10430021 Количество на модель: 16
10430021
16
34

Номер детали на чертеже:

34

Guied bracket

Заводской номер: QY65K.02II.6.8А Количество на модель: 1
QY65K.02II.6.8А
1
35

Номер детали на чертеже:

35

Shaft Bushing

Заводской номер: QY25K.02II.5-10 Количество на модель: 2
QY25K.02II.5-10
2
36

Номер детали на чертеже:

36

Thick rope II

Заводской номер: QY65K.02II.6.7 Количество на модель: 2
QY65K.02II.6.7
2
37

Номер детали на чертеже:

37

Pin

Заводской номер: QY25K.02II.5-27 Количество на модель: 2
QY25K.02II.5-27
2
38

Номер детали на чертеже:

38

Clip

Заводской номер: QY25K.02II.5-28 Количество на модель: 2
QY25K.02II.5-28
2
39

Номер детали на чертеже:

39

Pin shaft

Заводской номер: QY65K.02II.6-4 Количество на модель: 2
QY65K.02II.6-4
2
40

Номер детали на чертеже:

40

Fixed plate

Заводской номер: QY65K.02II.6-5 Количество на модель: 4
QY65K.02II.6-5
4
41

Номер детали на чертеже:

41

Nut М8

Заводской номер: 10430001 Количество на модель: 6
10430001
6
42

Номер детали на чертеже:

42

Sleeve

Заводской номер: QY65K.02II.6-12 Количество на модель: 2
QY65K.02II.6-12
2
43

Номер детали на чертеже:

43

Pin shaft

Заводской номер: QY65K.02II.6-2 Количество на модель: 1
QY65K.02II.6-2
1
44

Номер детали на чертеже:

44

Retaining plate

Заводской номер: QY65K.02II.6-3 Количество на модель: 1
QY65K.02II.6-3
1
45

Номер детали на чертеже:

45

Pin shaft

Заводской номер: QY65K.02II.6-1 Количество на модель: 2
QY65K.02II.6-1
2
46

Номер детали на чертеже:

46

Mat

Заводской номер: QY65K.02II.6-17 Количество на модель: 2
QY65K.02II.6-17
2
47

Номер детали на чертеже:

47

Mat

Заводской номер: QY65K.02II.6-18 Количество на модель: 4
QY65K.02II.6-18
4
48

Номер детали на чертеже:

48

Mat

Заводской номер: QY50K.02II.6-25 Количество на модель: 2
QY50K.02II.6-25
2
49

Номер детали на чертеже:

49

Mat

Заводской номер: QY50K.02II.6-26 Количество на модель: 4
QY50K.02II.6-26
4
50

Номер детали на чертеже:

50

Rope trestle

Заводской номер: QY65K.02II.6.13 Количество на модель: 1
QY65K.02II.6.13
1
51

Номер детали на чертеже:

51

Plate

Заводской номер: QY50K.02II.6-24 Количество на модель: 2
QY50K.02II.6-24
2
52

Номер детали на чертеже:

52

Washer 10

Заводской номер: 10440009 Количество на модель: 2
10440009
2
53

Номер детали на чертеже:

53

Rope Holder

Заводской номер: QY50K.02II.6.34 Количество на модель: 2
QY50K.02II.6.34
2
54

Номер детали на чертеже:

54

Bolt M8x16

Заводской номер: 10410026 Количество на модель: 4
10410026
4
55

Номер детали на чертеже:

55

Thick rope I

Заводской номер: QY65K.02II.6.6 Количество на модель: 2
QY65K.02II.6.6
2
56

Номер детали на чертеже:

56

Pin Shaft

Заводской номер: QY50K.02II.6-29 Количество на модель: 2
QY50K.02II.6-29
2
57

Номер детали на чертеже:

57

Ring 35

Заводской номер: 10450046 Количество на модель: 2
10450046
2
58

Номер детали на чертеже:

58

Guide pully

Заводской номер: QY65K.02II.6.9 Количество на модель: 1
QY65K.02II.6.9
1
59

Номер детали на чертеже:

59

Wheel

Заводской номер: QY25K.02II.5.22 Количество на модель: 2
QY25K.02II.5.22
2
60

Номер детали на чертеже:

60

Pin

Заводской номер: QY25K.02II.5-23 Количество на модель: 2
QY25K.02II.5-23
2
