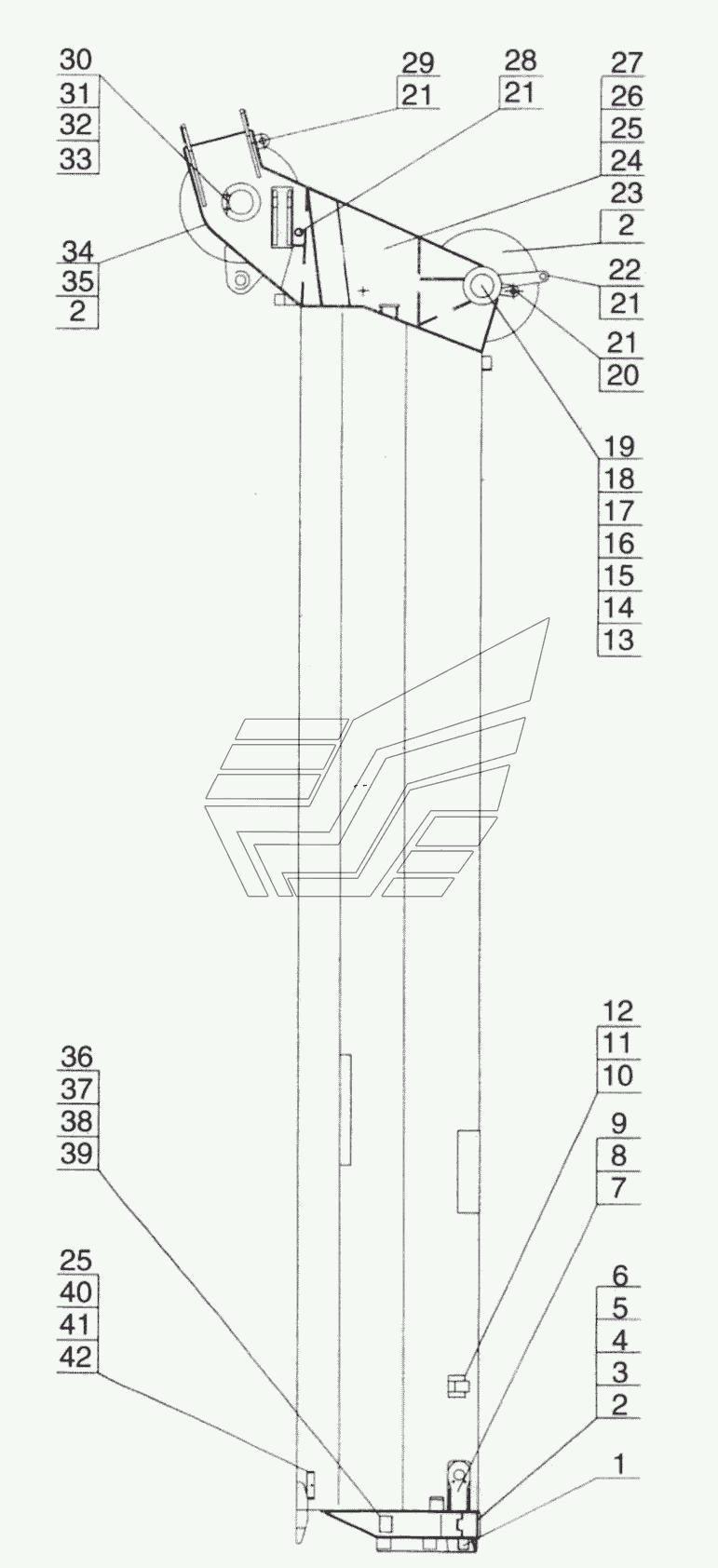

QY65K.02 II.5 Fifth Section QY70K (вариант). Каталог 2010г.

QY65K.02 II.4 4th Section QY70K (вариант) QY65K.02 II.6 Telescoping Units QY70K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fifth section structure

Заводской номер: QY65K.02II.5.1 Количество на модель: 1
QY65K.02II.5.1
1
2

Номер детали на чертеже:

2

Washer 10

Заводской номер: 10810006 Количество на модель: 6
10810006
6
3

Номер детали на чертеже:

3

Slider

Заводской номер: QY65K.02II.5-11 Количество на модель: 2
QY65K.02II.5-11
2
4

Номер детали на чертеже:

4

Plate t2x88x85

Заводской номер: QY25K.02II.4-25 Количество на модель: 4
QY25K.02II.4-25
4
5

Номер детали на чертеже:

5

Plate t1x88x85

Заводской номер: QY25K.02II.4-26 Количество на модель: 4
QY25K.02II.4-26
4
6

Номер детали на чертеже:

6

Pin

Заводской номер: QY25K.02II.2-8 Количество на модель: 2
QY25K.02II.2-8
2
7

Номер детали на чертеже:

7

Slider

Заводской номер: QY65K.02II.5-13 Количество на модель: 2
QY65K.02II.5-13
2
8

Номер детали на чертеже:

8

Mat

Заводской номер: QY65K.02II.5-14 Количество на модель: 4
QY65K.02II.5-14
4
9

Номер детали на чертеже:

9

Screw M10x20

Заводской номер: 10420049 Количество на модель: 4
10420049
4
10

Номер детали на чертеже:

10

Track

Заводской номер: QY65K.02II.5-12 Количество на модель: 2
QY65K.02II.5-12
2
11

Номер детали на чертеже:

11

Screw M8x25

Заводской номер: 10420079 Количество на модель: 2
10420079
2
12

Номер детали на чертеже:

12

Screw M8x50

Заводской номер: 10420432 Количество на модель: 2
10420432
2
13

Номер детали на чертеже:

13

Shaft

Заводской номер: QY50K.02II.5-19 Количество на модель: 1
QY50K.02II.5-19
1
14

Номер детали на чертеже:

14

Cover Plate

Заводской номер: QY50K.02II.5-20 Количество на модель: 2
QY50K.02II.5-20
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: QY50K.02II.5-21 Количество на модель: 1
QY50K.02II.5-21
1
16

Номер детали на чертеже:

16

Bracket

Заводской номер: QY50K.02II.5.4 Количество на модель: 1
QY50K.02II.5.4
1
17

Номер детали на чертеже:

17

Sleeve

Заводской номер: QY50K.02II.5-5 Количество на модель: 2
QY50K.02II.5-5
2
18

Номер детали на чертеже:

18

Sleeve

Заводской номер: QY50K.02II.5-6 Количество на модель: 1
QY50K.02II.5-6
1
19

Номер детали на чертеже:

19

Nut M16

Заводской номер: 10430007 Количество на модель: 2
10430007
2
20

Номер детали на чертеже:

20

Pin B20x70

Заводской номер: 10470139 Количество на модель: 1
10470139
1
21

Номер детали на чертеже:

21

Rope Hold

Заводской номер: QY50K.02II.5-2 Количество на модель: 1
QY50K.02II.5-2
1
22

Номер детали на чертеже:

22

Clip

Заводской номер: QY50K.02II.5-3 Количество на модель: 7
QY50K.02II.5-3
7
23

Номер детали на чертеже:

23

Pulley

Заводской номер: QY35K.02.4.8 Количество на модель: 6
QY35K.02.4.8
6
24

Номер детали на чертеже:

24

Bolt M8x16

Заводской номер: 10410026 Количество на модель: 2
10410026
2
25

Номер детали на чертеже:

25

Washer 8

Заводской номер: 10440062 Количество на модель: 4
10440062
4
26

Номер детали на чертеже:

26

Washer 8

Заводской номер: 10440001 Количество на модель: 2
10440001
2
27

Номер детали на чертеже:

27

Cover plate

Заводской номер: QY65K.02II.5-2 Количество на модель: 1
QY65K.02II.5-2
1
28

Номер детали на чертеже:

28

Rope Hold

Заводской номер: QY50K.02II.5-9 Количество на модель: 1
QY50K.02II.5-9
1
29

Номер детали на чертеже:

29

Rope hold

Заводской номер: QY65K.02II.5-3 Количество на модель: 1
QY65K.02II.5-3
1
30

Номер детали на чертеже:

30

Bolt M12x20

Заводской номер: 10410070 Количество на модель: 4
10410070
4
31

Номер детали на чертеже:

31

Washer 12

Заводской номер: 10440010 Количество на модель: 4
10440010
4
32

Номер детали на чертеже:

32

Pin shaft

Заводской номер: QY65K.02II.5-4 Количество на модель: 1
QY65K.02II.5-4
1
33

Номер детали на чертеже:

33

Retaining Plate

Заводской номер: QY25K.02II.4-13 Количество на модель: 1
QY25K.02II.4-13
1
34

Номер детали на чертеже:

34

Sleeve

Заводской номер: QY65K.02II.5-5 Количество на модель: 5
QY65K.02II.5-5
5
35

Номер детали на чертеже:

35

Pulley

Заводской номер: QY65K.02II.5.6 Количество на модель: 6
QY65K.02II.5.6
6
36

Номер детали на чертеже:

36

Slider

Заводской номер: QY65K.02II.5-8A Количество на модель: 2
QY65K.02II.5-8A
2
37

Номер детали на чертеже:

37

Mat

Заводской номер: QY65K.02II.5-9 Количество на модель: 2
QY65K.02II.5-9
2
38

Номер детали на чертеже:

38

Mat

Заводской номер: QY65K.02II.5-10 Количество на модель: 2
QY65K.02II.5-10
2
39

Номер детали на чертеже:

39

Screw M8x30

Заводской номер: 10420027 Количество на модель: 2
10420027
2
40

Номер детали на чертеже:

40

Screw M8x20

Заводской номер: 10420034 Количество на модель: 2
10420034
2
41

Номер детали на чертеже:

41

Slider

Заводской номер: QY65K.02II.5-7 Количество на модель: 2
QY65K.02II.5-7
2
42

Номер детали на чертеже:

42

Mat

Заводской номер: QY50K.02II.5-15 Количество на модель: 4
QY50K.02II.5-15
4
QY65K.02 II.4 4th Section QY70K (вариант) QY65K.02 II.6 Telescoping Units QY70K (вариант)
