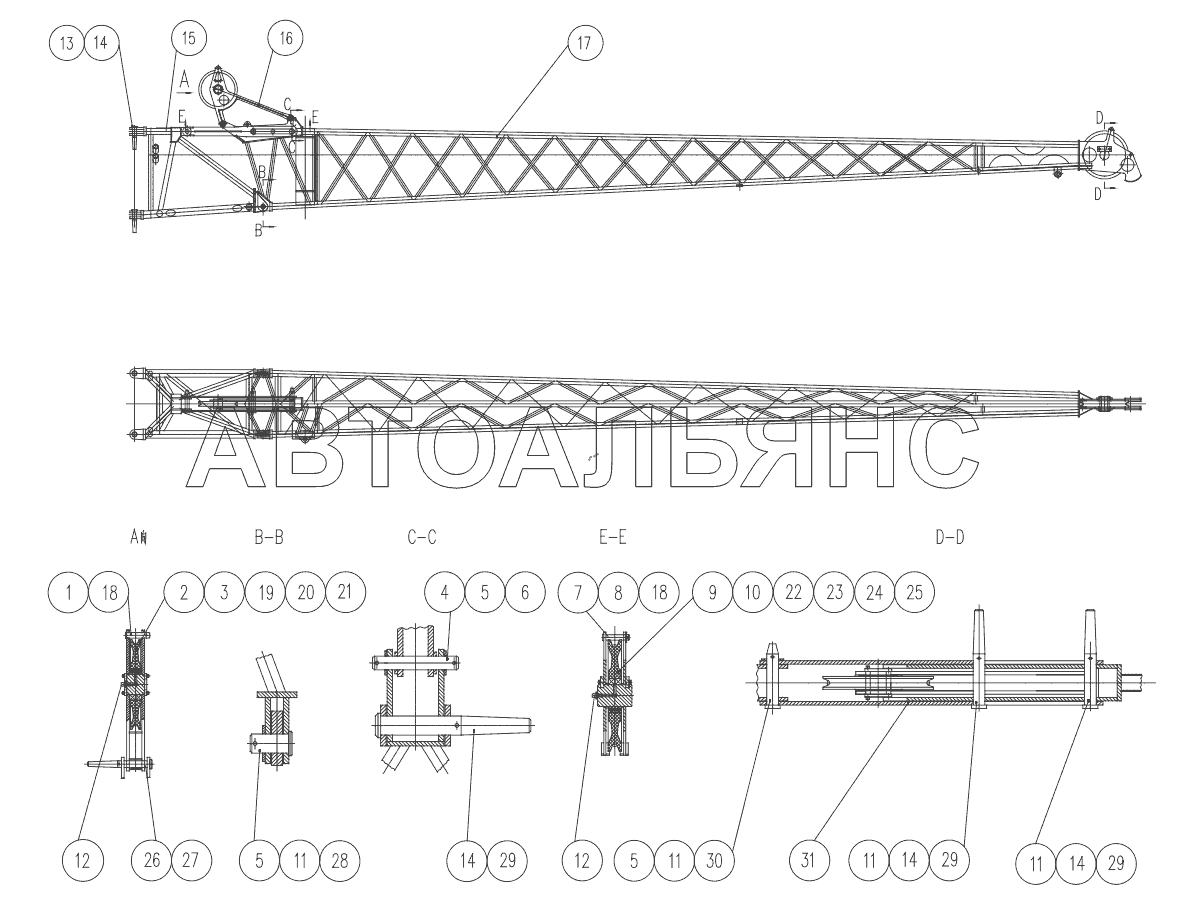

111201628 Jib Assembly QY25K5-I. Каталог 2009г.

111201627 Jib QY25K5-I 110500603 Pulley Assembly QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin B20x80

Заводской номер: 805600109 Количество на модель: 1
805600109
1
2

Номер детали на чертеже:

2

Болт М6х20

Заводской номер: 805000525 Количество на модель: 6
805000525
6
3

Номер детали на чертеже:

3

Шайба М6

Заводской номер: 805300030 Количество на модель: 6
805300030
6
4

Номер детали на чертеже:

4

Pin 6.3x65

Заводской номер: 805600274 Количество на модель: 5
805600274
5
5

Номер детали на чертеже:

5

Шайба 24

Заводской номер: 805300021 Количество на модель: 2
805300021
2
6

Номер детали на чертеже:

6

Pin 25x140

Заводской номер: 805600107 Количество на модель: 1
805600107
1
7

Номер детали на чертеже:

7

Pin B20x100

Заводской номер: 805600108 Количество на модель: 2
805600108
2
8

Номер детали на чертеже:

8

Шайба 20

Заводской номер: 805300112 Количество на модель: 2
805300112
2
9

Номер детали на чертеже:

9

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
11

Номер детали на чертеже:

11

Washer 36

Заводской номер: 805300047 Количество на модель: 5
805300047
5
12

Номер детали на чертеже:

12

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 2
801100336
2
13

Номер детали на чертеже:

13

Pin shaft

Заводской номер: 110500856 Количество на модель: 4
110500856
4
14

Номер детали на чертеже:

14

Clip

Заводской номер: 110500800 Количество на модель: 6
110500800
6
15

Номер детали на чертеже:

15

Join frame

Заводской номер: 111201629 Количество на модель: 1
111201629
1
16

Номер детали на чертеже:

16

Pulley bracket

Заводской номер: 110500506 Количество на модель: 1
110500506
1
17

Номер детали на чертеже:

17

Jib structure

Заводской номер: 110500513 Количество на модель: 1
110500513
1
18

Номер детали на чертеже:

18

Spring pin

Заводской номер: 110500820 Количество на модель: 3
110500820
3
19

Номер детали на чертеже:

19

Pulley assembly

Заводской номер: 110500603 Количество на модель: 1
110500603
1
20

Номер детали на чертеже:

20

Shaft

Заводской номер: 110500873 Количество на модель: 1
110500873
1
21

Номер детали на чертеже:

21

Baffle

Заводской номер: 110500604 Количество на модель: 2
110500604
2
22

Номер детали на чертеже:

22

Pulley assembly

Заводской номер: 110500605 Количество на модель: 1
110500605
1
23

Номер детали на чертеже:

23

Pin shaft

Заводской номер: 110500872 Количество на модель: 1
110500872
1
24

Номер детали на чертеже:

24

Baffle

Заводской номер: 110500606 Количество на модель: 2
110500606
2
25

Номер детали на чертеже:

25

Sleeve

Заводской номер: 110500879 Количество на модель: 2
110500879
2
26

Номер детали на чертеже:

26

Pin shaft

Заводской номер: 110500857 Количество на модель: 1
110500857
1
27

Номер детали на чертеже:

27

Clip

Заводской номер: 110500799 Количество на модель: 1
110500799
1
28

Номер детали на чертеже:

28

Pin shaft

Заводской номер: 110500858 Количество на модель: 2
110500858
2
29

Номер детали на чертеже:

29

Pin shaft

Заводской номер: 110500859 Количество на модель: 2
110500859
2
30

Номер детали на чертеже:

30

Pin shaft

Заводской номер: 110500860 Количество на модель: 1
110500860
1
31

Номер детали на чертеже:

31

Pulling rod

Заводской номер: 111201661 Количество на модель: 1
111201661
1
