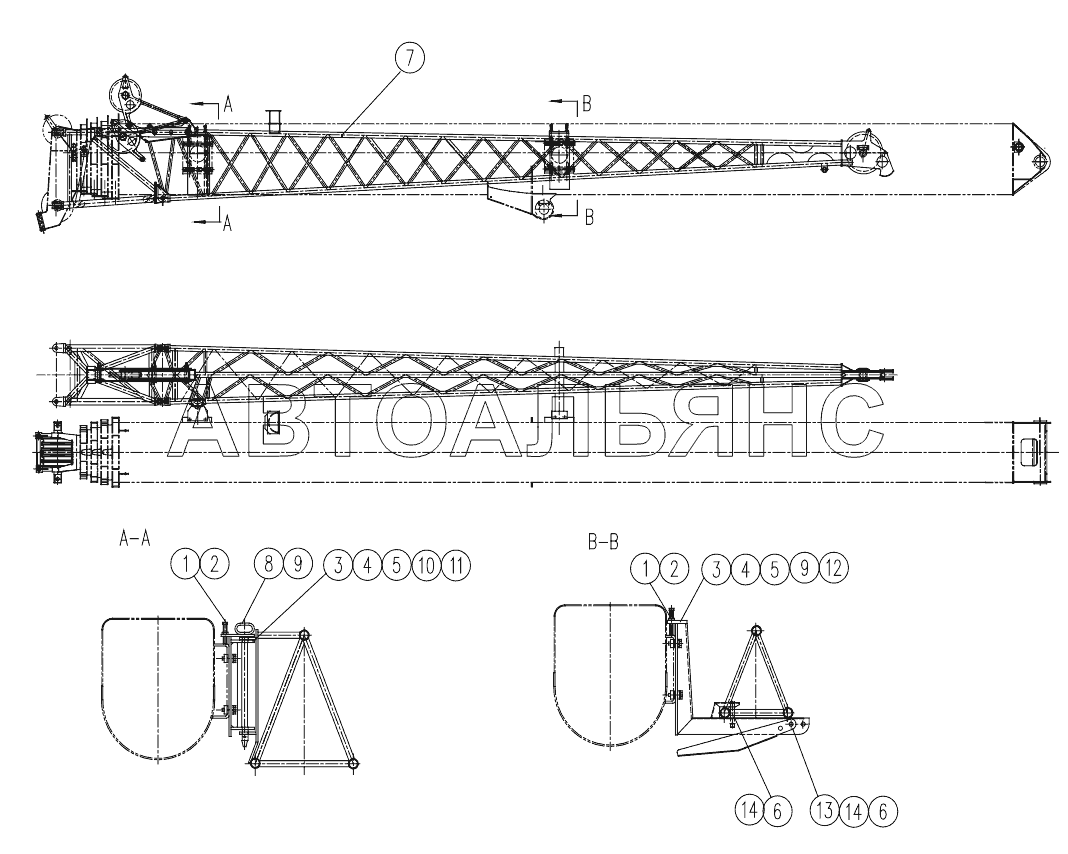

111201627 Jib QY25K5-I. Каталог 2009г.

803000300 Load Control QY25K5-I 111201628 Jib Assembly QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt M20x120

Заводской номер: 805000288 Количество на модель: 4
805000288
4
2

Номер детали на чертеже:

2

Гайка М20

Заводской номер: 805200052 Количество на модель: 4
805200052
4
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 805000023 Количество на модель: 8
805000023
8
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
5

Номер детали на чертеже:

5

Washer

Заводской номер: 805300113 Количество на модель: 8
805300113
8
6

Номер детали на чертеже:

6

Pin B20x120

Заводской номер: 805600104 Количество на модель: 3
805600104
3
7

Номер детали на чертеже:

7

Jib Assembly

Заводской номер: 111201628 Количество на модель: 1
111201628
1
8

Номер детали на чертеже:

8

Pin Shaft

Заводской номер: 110500613 Количество на модель: 1
110500613
1
9

Номер детали на чертеже:

9

Clip

Заводской номер: 110500800 Количество на модель: 1
110500800
1
10

Номер детали на чертеже:

10

Support shelf

Заводской номер: 111200325 Количество на модель: 1
111200325
1
11

Номер детали на чертеже:

11

Gasket

Заводской номер: 110500627 Количество на модель: 4
110500627
4
12

Номер детали на чертеже:

12

Support Shelf

Заводской номер: 111200323 Количество на модель: 1
111200323
1
13

Номер детали на чертеже:

13

Plate

Заводской номер: 110500636 Количество на модель: 1
110500636
1
14

Номер детали на чертеже:

14

Spring pin

Заводской номер: 110500820 Количество на модель: 3
110500820
3
