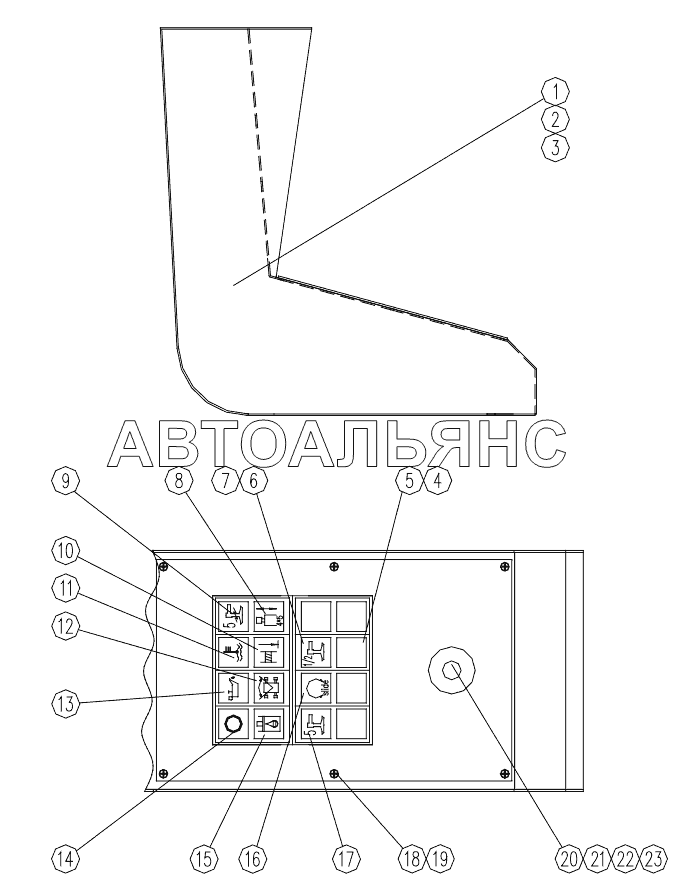

111701417 Electric control box assembly QY25K5-I. Каталог 2009г.

111701190 Operating cabs electric system QY25K5-I 111701418 Left controller QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Box

Заводской номер: QY35K5.11.1.1-1 Количество на модель:
QY35K5.11.1.1-1
2

Номер детали на чертеже:

2

Instrument support

Заводской номер: 111701425 Количество на модель:
111701425
3

Номер детали на чертеже:

3

Wires

Заводской номер: QY35K5.11.1.1.3 Количество на модель:
QY35K5.11.1.1.3
4

Номер детали на чертеже:

4

Middle frame

Заводской номер: 819900384 Количество на модель: 4
819900384
4
5

Номер детали на чертеже:

5

Side frame

Заводской номер: 819900346 Количество на модель: 4
819900346
4
6

Номер детали на чертеже:

6

Indicator light units

Заводской номер: 803500196 Количество на модель: 11
803500196
11
7

Номер детали на чертеже:

7

Sign plate

Заводской номер: 803600293 Количество на модель: 1
803600293
1
8

Номер детали на чертеже:

8

Sign plate

Заводской номер: 803600313 Количество на модель: 1
803600313
1
9

Номер детали на чертеже:

9

Sign plate

Заводской номер: 803600296 Количество на модель: 1
803600296
1
10

Номер детали на чертеже:

10

Sign plate

Заводской номер: 803600294 Количество на модель: 1
803600294
1
11

Номер детали на чертеже:

11

Sign plate

Заводской номер: 803600297 Количество на модель: 1
803600297
1
12

Номер детали на чертеже:

12

Sign plate

Заводской номер: 803600288 Количество на модель: 1
803600288
1
13

Номер детали на чертеже:

13

Sign plate

Заводской номер: 801900408 Количество на модель: 1
801900408
1
14

Номер детали на чертеже:

14

Sign plate

Заводской номер: 803600287 Количество на модель: 1
803600287
1
15

Номер детали на чертеже:

15

Sign plate

Заводской номер: 803107880 Количество на модель: 1
803107880
1
16

Номер детали на чертеже:

16

Sign Plate

Заводской номер: 801900394 Количество на модель: 1
801900394
1
18

Номер детали на чертеже:

18

Screw M3x 10

Заводской номер: 805100111 Количество на модель: 6
805100111
6
19

Номер детали на чертеже:

19

Washer 3

Заводской номер: 805300154 Количество на модель: 6
805300154
6
20

Номер детали на чертеже:

20

Button

Заводской номер: 803602403 Количество на модель: 1
803602403
1
21

Номер детали на чертеже:

21

Switch

Заводской номер: 803602390 Количество на модель: 1
803602390
1
22

Номер детали на чертеже:

22

Urgency button

Заводской номер: 803602399 Количество на модель: 1
803602399
1
