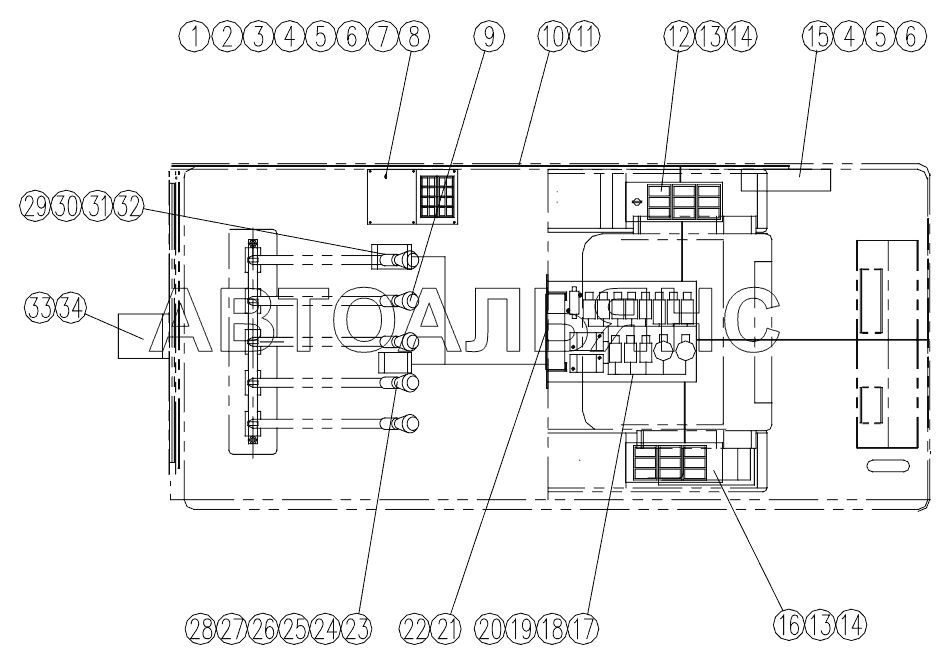

111701190 Operating cabs electric system QY25K5-I. Каталог 2009г.

QY25K5.11II Truck Crane Electric System QY25K5-I 111701417 Electric control box assembly QY25K5-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Contol box assembly

Заводской номер: 111701417 Количество на модель: 1
111701417
1
2

Номер детали на чертеже:

2

Display

Заводской номер: 803501087 Количество на модель: 1
803501087
1
3

Номер детали на чертеже:

3

Болт М6х25

Заводской номер: 805000031 Количество на модель: 6
805000031
6
4

Номер детали на чертеже:

4

Гайка М6

Заводской номер: 805200053 Количество на модель: 14
805200053
14
5

Номер детали на чертеже:

5

Шайба М6

Заводской номер: 805300029 Количество на модель: 14
805300029
14
6

Номер детали на чертеже:

6

Шайба М6

Заводской номер: 805300030 Количество на модель: 14
805300030
14
7

Номер детали на чертеже:

7

Screw M3x15

Заводской номер: 805100326 Количество на модель: 6
805100326
6
8

Номер детали на чертеже:

8

Washer 3

Заводской номер: 805300154 Количество на модель: 6
805300154
6
9

Номер детали на чертеже:

9

Button controller

Заводской номер: 803600747 Количество на модель: 1
803600747
1
10

Номер детали на чертеже:

10

Operatingcabs Wires

Заводской номер: QY35K5.11.1.2 Количество на модель: 1
QY35K5.11.1.2
1
11

Номер детали на чертеже:

11

Acoustic Wires

Заводской номер: QY35K5.11.1.3 Количество на модель: 1
QY35K5.11.1.3
1
12

Номер детали на чертеже:

12

Right controller assembly

Заводской номер: 111701419 Количество на модель: 1
111701419
1
13

Номер детали на чертеже:

13

Bolt M5x16

Заводской номер: 805000391 Количество на модель: 8
805000391
8
14

Номер детали на чертеже:

14

Шайба 5

Заводской номер: 805300119 Количество на модель: 12
805300119
12
15

Номер детали на чертеже:

15

Wheel wire control

Заводской номер: 819900051 Количество на модель: 1
819900051
1
16

Номер детали на чертеже:

16

Left controller assembly

Заводской номер: 111701418 Количество на модель: 1
111701418
1
17

Номер детали на чертеже:

17

Controller plate

Заводской номер: 111701423 Количество на модель: 1
111701423
1
18

Номер детали на чертеже:

18

Control plate support

Заводской номер: QY35K5.11.1.8.3 Количество на модель: 1
QY35K5.11.1.8.3
1
19

Номер детали на чертеже:

19

Bolt M5x25

Заводской номер: 805000069 Количество на модель: 4
805000069
4
20

Номер детали на чертеже:

20

Шайба 5

Заводской номер: 805300109 Количество на модель: 4
805300109
4
21

Номер детали на чертеже:

21

Fuseassemby instruction

Заводской номер: QY35K.11II.1-5 Количество на модель: 1
QY35K.11II.1-5
1
22

Номер детали на чертеже:

22

Fuseassemby instruction

Заводской номер: QY35K.11II.1-5 II Количество на модель: 1
QY35K.11II.1-5 II
1
23

Номер детали на чертеже:

23

Push Switch

Заводской номер: 803602423 Количество на модель: 1
803602423
1
24

Номер детали на чертеже:

24

Clip strip

Заводской номер: 801900028 Количество на модель: 50
801900028
50
25

Номер детали на чертеже:

25

The jacket of plug

Заводской номер: 803600394 Количество на модель: 1
803600394
1
26

Номер детали на чертеже:

26

The jacket of plug

Заводской номер: 803600604 Количество на модель: 6
803600604
6
27

Номер детали на чертеже:

27

Plug

Заводской номер: 803600440 Количество на модель: 10
803600440
10
28

Номер детали на чертеже:

28

Socket

Заводской номер: 803600441 Количество на модель: 10
803600441
10
29

Номер детали на чертеже:

29

Pedal controller

Заводской номер: 803700121 Количество на модель: 1
803700121
1
30

Номер детали на чертеже:

30

The jacket of plug

Заводской номер: 803600552 Количество на модель: 1
803600552
1
31

Номер детали на чертеже:

31

Plug

Заводской номер: 803600632 Количество на модель: 3
803600632
3
32

Номер детали на чертеже:

32

Bolt M6x40

Заводской номер: 805000123 Количество на модель: 4
805000123
4
33

Номер детали на чертеже:

33

Caution light

Заводской номер: 803500193 Количество на модель: 1
803500193
1
34

Номер детали на чертеже:

34

buzzer

Заводской номер: 803500143 Количество на модель: 2
803500143
2
QY25K5.11II Truck Crane Electric System QY25K5-I 111701417 Electric control box assembly QY25K5-I
