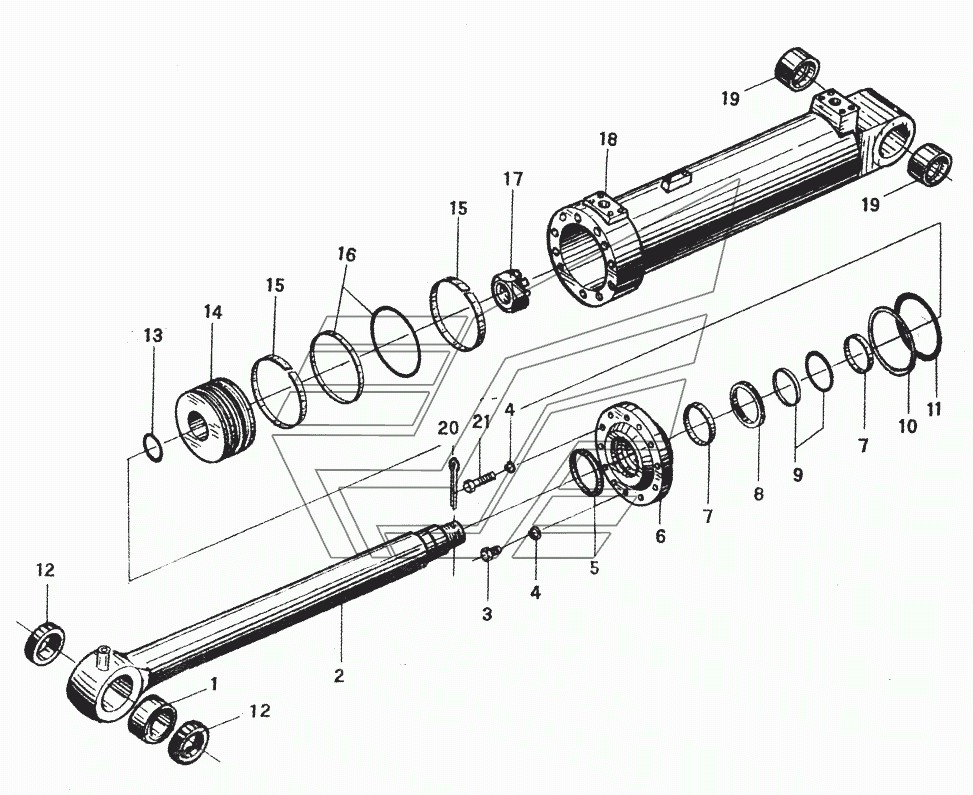

Цилиндр наклона LW-541F. Каталог 2010г.

LW560F.7.1.13 Гидравлический масляный бак LW-541F Левый, правый цилиндр подъема LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подшипник

Заводской номер: GB304.5-81 Количество на модель: 1
GB304.5-81
1
2

Номер детали на чертеже:

2

Шток поршня

Заводской номер: Z5G7.1.1.2 Количество на модель: 1
Z5G7.1.1.2
1
3

Номер детали на чертеже:

3

Bolt М12х1,5x85

Заводской номер: GB5785-86 Количество на модель: 2
GB5785-86
2
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 12
GB93-87
12
5

Номер детали на чертеже:

5

Наборное уплотнение

Заводской номер: СК-100 Количество на модель: 1
СК-100
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: ZL50E.7.1.1-6 Количество на модель: 1
ZL50E.7.1.1-6
1
7

Номер детали на чертеже:

7

Кольцо-суппорт

Заводской номер: ZL50E.7.1.1-1 Количество на модель: 2
ZL50E.7.1.1-1
2
8

Номер детали на чертеже:

8

KYC Кольцо 100х120х15

Заводской номер: JB/JQ22101-87 Количество на модель: 1
JB/JQ22101-87
1
9

Номер детали на чертеже:

9

Уплотнительное кольцо с заходом d100

Заводской номер: S-55013 Количество на модель: 1
S-55013
1
10

Номер детали на чертеже:

10

Задняя крышка

Заводской номер: Крышка Количество на модель: 1
Крышка
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
12

Номер детали на чертеже:

12

Запирающее кольцо-крышка

Заводской номер: Z5G.7.1.1-2 Количество на модель: 2
Z5G.7.1.1-2
2
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: GB3452.1-82 Количество на модель: 1
GB3452.1-82
1
14

Номер детали на чертеже:

14

Поршень

Заводской номер: ZL50E.7.1.1-2 Количество на модель: 1
ZL50E.7.1.1-2
1
15

Номер детали на чертеже:

15

Кольцо-суппорт

Заводской номер: ZL50E.7.1.1-3 Количество на модель: 2
ZL50E.7.1.1-3
2
16

Номер детали на чертеже:

16

Glyd Ring dl50

Заводской номер: S-55044 Количество на модель: 1
S-55044
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ZL50E.7.1.1-4 Количество на модель: 1
ZL50E.7.1.1-4
1
18

Номер детали на чертеже:

18

Цилиндрический корпус

Заводской номер: Z5G7.1.1.1 Количество на модель: 1
Z5G7.1.1.1
1
19

Номер детали на чертеже:

19

Выравнивающая втулка

Заводской номер: Z5G7.1.1-5 Количество на модель: 2
Z5G7.1.1-5
2
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: GB91-86 Количество на модель: 1
GB91-86
1
