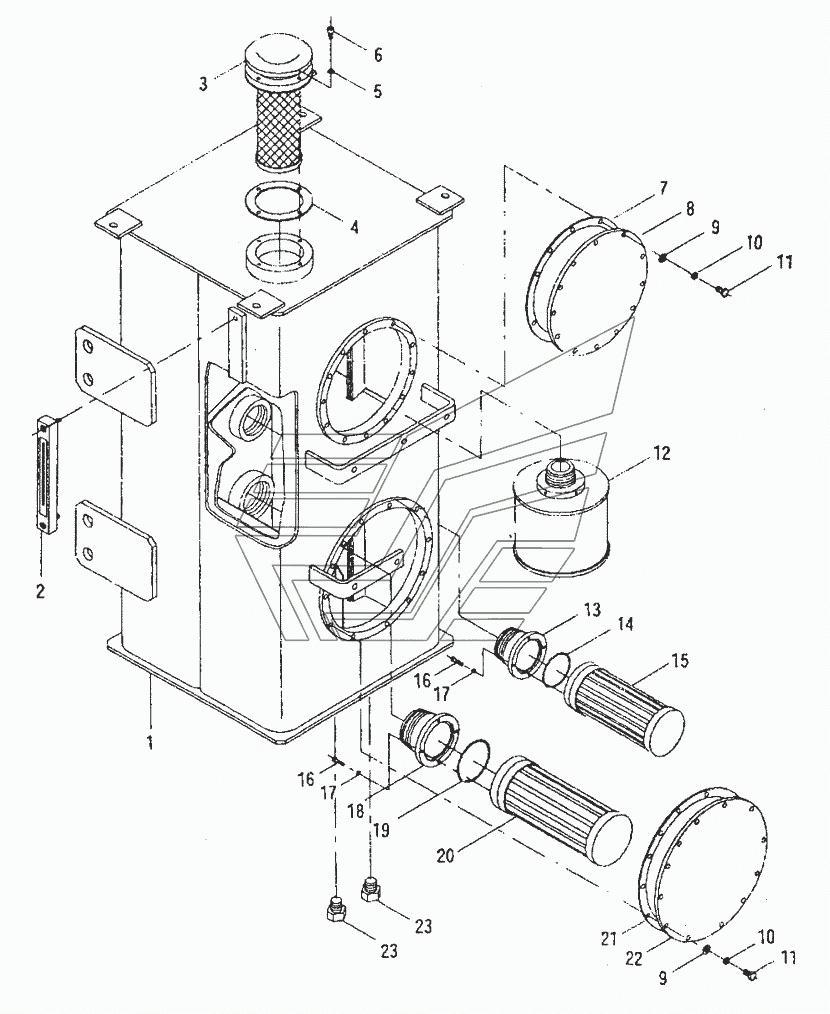

LW560F.7.1.13 Гидравлический масляный бак LW-541F. Каталог 2010г.

FLD-F60 Клапан поддержания постоянной скорости протекания жидкости LW-541F Цилиндр наклона LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
18
20
21
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Резервуар

Заводской номер: LW560F.7.1.13.1 Количество на модель: 1
LW560F.7.1.13.1
1
2

Номер детали на чертеже:

2

Датчик уровня масла

Заводской номер: YWZ-250 Количество на модель: 1
YWZ-250
1
3

Номер детали на чертеже:

3

Filter Assembly

Заводской номер: ZL40(X).1.3.5A Количество на модель: 1
ZL40(X).1.3.5A
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: ZL40.1.3-8 Количество на модель: 1
ZL40.1.3-8
1
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
6

Номер детали на чертеже:

6

Винт М6х25

Заводской номер: GB65-85 Количество на модель: 4
GB65-85
4
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: ZL50E.7.3-5A Количество на модель: 1
ZL50E.7.3-5A
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: ZL50E.7.3-4A Количество на модель: 1
ZL50E.7.3-4A
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: GB97.1-85 Количество на модель: 24
GB97.1-85
24
11

Номер детали на чертеже:

11

Болт

Заводской номер: GB5781-86 Количество на модель: 24
GB5781-86
24
12

Номер детали на чертеже:

12

Узел фильтра

Заводской номер: LW560F.7.1.13.2 Количество на модель: 1
LW560F.7.1.13.2
1
13

Номер детали на чертеже:

13

Соединительный элемент i

Заводской номер: ZL50E.7.3.3 Количество на модель: 1
ZL50E.7.3.3
1
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: GB3452.1-1992 Количество на модель: 1
GB3452.1-1992
1
15

Номер детали на чертеже:

15

Узел фильтра

Заводской номер: WU-400X100F-J Количество на модель: 1
WU-400X100F-J
1
18

Номер детали на чертеже:

18

Соединительный элемент II

Заводской номер: ZL50E.7.3.2 Количество на модель: 1
ZL50E.7.3.2
1
20

Номер детали на чертеже:

20

Узел фильтра

Заводской номер: WU-630X100F-J Количество на модель: 1
WU-630X100F-J
1
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: ZL50E.7.3-3A Количество на модель: 1
ZL50E.7.3-3A
1
22

Номер детали на чертеже:

22

Крышка

Заводской номер: ZL50E.7.3-2A Количество на модель: 1
ZL50E.7.3-2A
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: GB5783-86 Количество на модель: 2
GB5783-86
2
