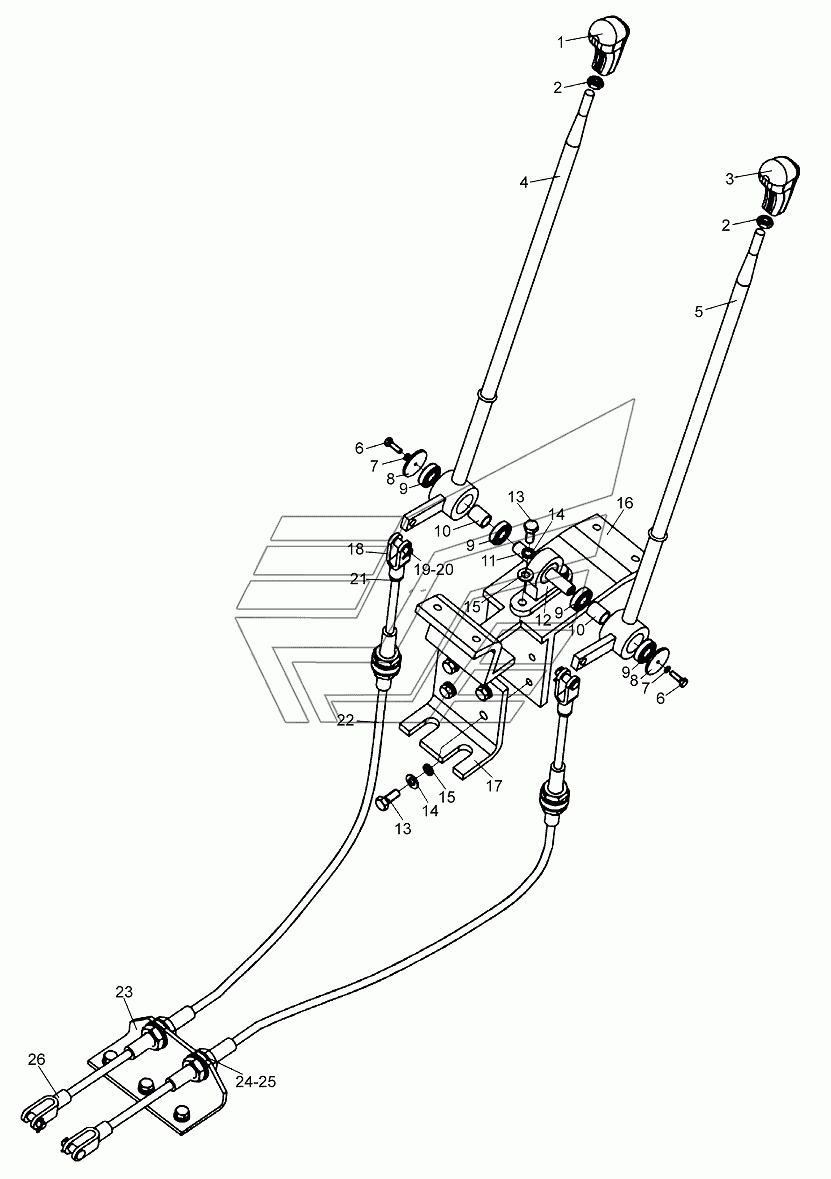

Управляющий рычанг LW300KN LW300KN. Каталог 2013г.

Поворотный механизм LW300KN LW300KN Сиденье в сборе 801968889 LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шар рукоятки управления стрелой

Заводской номер: 801902741 Количество на модель: 1
801902741
1
2

Номер детали на чертеже:

2

Гайка М12

Заводской номер: 805200069 Количество на модель: 2
805200069
2
3

Номер детали на чертеже:

3

Шар рукоятки управления опрокидывающимся скипом

Заводской номер: 801902742 Количество на модель: 1
801902742
1
4

Номер детали на чертеже:

4

Управляющий рычаг стрелы

Заводской номер: 252600313 Количество на модель: 1
252600313
1
5

Номер детали на чертеже:

5

Рычанг управления опрокидывающим бункером

Заводской номер: 252600314 Количество на модель: 1
252600314
1
6

Номер детали на чертеже:

6

Болт М6х20

Заводской номер: 805000525 Количество на модель: 2
805000525
2
7

Номер детали на чертеже:

7

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
8

Номер детали на чертеже:

8

Борткольцо

Заводской номер: 250300282 Количество на модель: 2
250300282
2
9

Номер детали на чертеже:

9

Подшипник 6002-2RS

Заводской номер: 800511272 Количество на модель: 4
800511272
4
10

Номер детали на чертеже:

10

Втулка вала

Заводской номер: 250300263 Количество на модель: 2
250300263
2
11

Номер детали на чертеже:

11

Вал

Заводской номер: 250300262 Количество на модель: 1
250300262
1
12

Номер детали на чертеже:

12

Насадка

Заводской номер: 250300155 Количество на модель: 1
250300155
1
13

Номер детали на чертеже:

13

Болт М10х30

Заводской номер: 805000043 Количество на модель: 13
805000043
13
14

Номер детали на чертеже:

14

Шайба 10

Заводской номер: 805300014 Количество на модель: 13
805300014
13
15

Номер детали на чертеже:

15

Шайба 10

Заводской номер: 805300017 Количество на модель: 13
805300017
13
16

Номер детали на чертеже:

16

Опора

Заводской номер: 251400201 Количество на модель: 1
251400201
1
17

Номер детали на чертеже:

17

Установочная планка

Заводской номер: 252600516 Количество на модель: 1
252600516
1
18

Номер детали на чертеже:

18

Вильчатое соединение

Заводской номер: 250200174 Количество на модель: 2
250200174
2
19

Номер детали на чертеже:

19

Вал штифта B10x35

Заводской номер: 805600368 Количество на модель: 4
805600368
4
20

Номер детали на чертеже:

20

Шплинт 2.5x16

Заводской номер: 805601528 Количество на модель: 4
805601528
4
21

Номер детали на чертеже:

21

Гайка M10

Заводской номер: 805201570 Количество на модель: 4
805201570
4
22

Номер детали на чертеже:

22

Мягкий вал

Заводской номер: 252600580 Количество на модель: 2
252600580
2
23

Номер детали на чертеже:

23

Постоянный опорый лист

Заводской номер: 252600315 Количество на модель: 1
252600315
1
24

Номер детали на чертеже:

24

Гайка M18x1.5

Заводской номер: 805201573 Количество на модель: 8
805201573
8
25

Номер детали на чертеже:

25

Шайба 18

Заводской номер: 805300060 Количество на модель: 8
805300060
8
26

Номер детали на чертеже:

26

Вильчатое соединение

Заводской номер: 250200218 Количество на модель: 2
250200218
2
