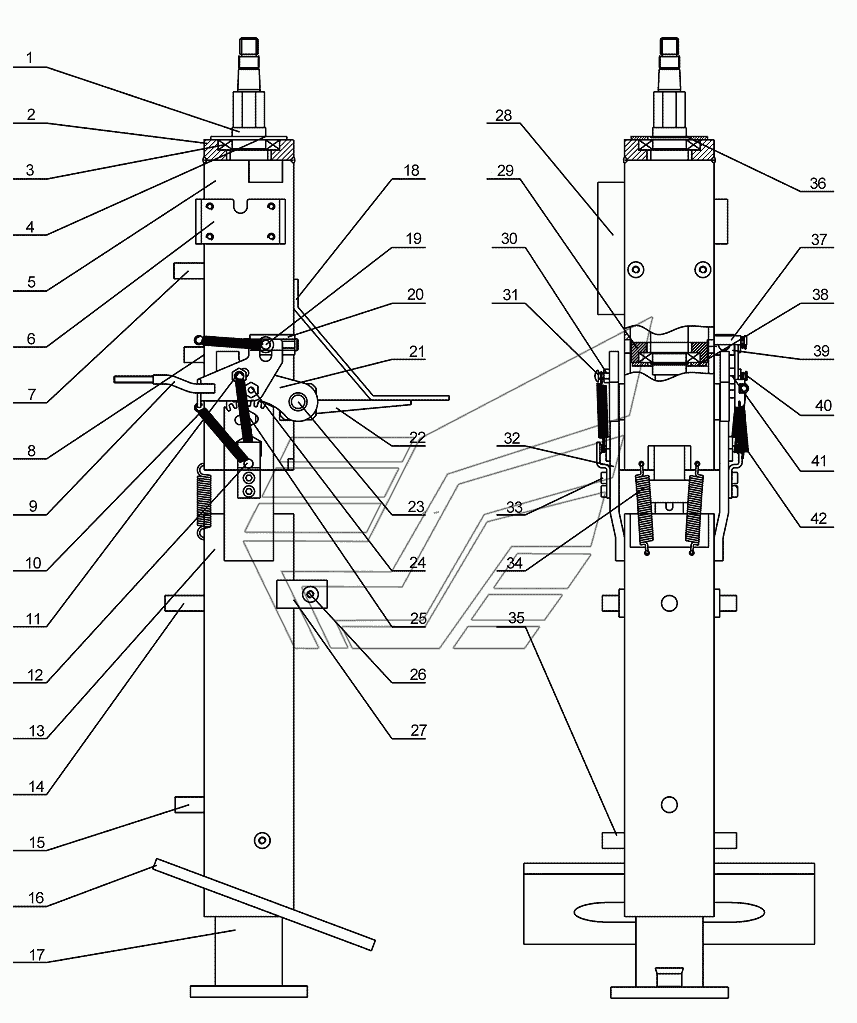

Поворотный механизм LW300KN LW300KN. Каталог 2013г.

Прибор в сборе LW300KN LW300KN Управляющий рычанг LW300KN LW300KN

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Блок вращающихся валов

Заводской номер: RC3400-1010-01 Количество на модель: 1

RC3400-1010-01

1

2

Номер детали на чертеже:

2

Верхнее гнездо подшипника

Заводской номер: RC3400-1010-02 Количество на модель: 1

RC3400-1010-02

1

3

Номер детали на чертеже:

3

Подшипник

Заводской номер: GB/T276-1994 Количество на модель: 2

GB/T276-1994

2

4

Номер детали на чертеже:

4

Перекрышка подшипника

Заводской номер: RC3400-1010-03 Количество на модель: 1

RC3400-1010-03

1

5

Номер детали на чертеже:

5

Верхняя опора

Заводской номер: RC3400-1010-04 Количество на модель: 1

RC3400-1010-04

1

6

Номер детали на чертеже:

6

Блок мелкой опоры

Заводской номер: RC3400-1010-05 Количество на модель: 1

RC3400-1010-05

1

7

Номер детали на чертеже:

7

Крепительная втулка 27

Заводской номер: RC3400-1010-06 Количество на модель: 2

RC3400-1010-06

2

8

Номер детали на чертеже:

8

Крепительная втулка 18

Заводской номер: RC3400-1010-07 Количество на модель: 2

RC3400-1010-07

2

9

Номер детали на чертеже:

9

Блок скобы

Заводской номер: RC3400-1010-08 Количество на модель: 1

RC3400-1010-08

1

10

Номер детали на чертеже:

10

Вытягивающая пружина

Заводской номер: RC3400-1010-09 Количество на модель: 3

RC3400-1010-09

3

11

Номер детали на чертеже:

11

Болт поворотной планки

Заводской номер: RC3400-1010-10 Количество на модель: 1

RC3400-1010-10

1

12

Номер детали на чертеже:

12

Нажимная планка вала вращения

Заводской номер: RC3400-1010-11 Количество на модель: 2

RC3400-1010-11

2

13

Номер детали на чертеже:

13

Нижняя опора

Заводской номер: RC3400-1010-12 Количество на модель: 1

RC3400-1010-12

1

14

Номер детали на чертеже:

14

Крепительная втулка 35

Заводской номер: RC3400-1010-13 Количество на модель: 1

RC3400-1010-13

1

15

Номер детали на чертеже:

15

Крепительная втулка 26

Заводской номер: RC3400-1010-14 Количество на модель: 1

RC3400-1010-14

1

16

Номер детали на чертеже:

16

Башмак

Заводской номер: RC3400-1010-15 Количество на модель: 1

RC3400-1010-15

1

17

Номер детали на чертеже:

17

Комбинация основания

Заводской номер: RC3400-1010-16 Количество на модель: 1

RC3400-1010-16

1

18

Номер детали на чертеже:

18

Крепительная планка кипы

Заводской номер: RC3400-1010-17 Количество на модель: 1

RC3400-1010-17

1

19

Номер детали на чертеже:

19

Блок скользящего рычага

Заводской номер: RC3400-1010-18 Количество на модель: 1

RC3400-1010-18

1

20

Номер детали на чертеже:

20

Сухарный вырез

Заводской номер: RC3400-1010-19 Количество на модель: 1

RC3400-1010-19

1

21

Номер детали на чертеже:

21

Верхняя зубчатая полоса

Заводской номер: RC3400-1010-20 Количество на модель: 2

RC3400-1010-20

2

22

Номер детали на чертеже:

22

Ребро жесткости

Заводской номер: RC3400-1010-21 Количество на модель: 2

RC3400-1010-21

2

23

Номер детали на чертеже:

23

Вращающийся вал

Заводской номер: RC3400-1010-22 Количество на модель: 1

RC3400-1010-22

1

24

Номер детали на чертеже:

24

Болт поворотной планки II

Заводской номер: RC3400-1010-23 Количество на модель: 1

RC3400-1010-23

1

25

Номер детали на чертеже:

25

Мелкий болт вала вращения

Заводской номер: RC3400-1010-24 Количество на модель: 2

RC3400-1010-24

2

26

Номер детали на чертеже:

26

Крепительная втулка 15

Заводской номер: RC3400-1010-25 Количество на модель: 2

RC3400-1010-25

2

27

Номер детали на чертеже:

27

Упорная планка крепительной втулки 15

Заводской номер: RC3400-1010-26 Количество на модель: 2

RC3400-1010-26

2

28

Номер детали на чертеже:

28

Боковая опора

Заводской номер: RC3400-1010-27 Количество на модель: 1

RC3400-1010-27

1

29

Номер детали на чертеже:

29

Нижнее гнездо подшипника

Заводской номер: RC3400-1010-28 Количество на модель: 1

RC3400-1010-28

1

30

Номер детали на чертеже:

30

Гайка M6

Заводской номер: GB/T6170-2000 Количество на модель: 1

GB/T6170-2000

1

31

Номер детали на чертеже:

31

Винт M6x16

Заводской номер: GB/T823 Количество на модель: 1

GB/T823

1

32

Номер детали на чертеже:

32

Нижняя зубчатая полоса

Заводской номер: RC3400-1010-29 Количество на модель: 2

RC3400-1010-29

2

33

Номер детали на чертеже:

33

Болт M6x12

Заводской номер: GB/T70.1-2000 Количество на модель: 4

GB/T70.1-2000

4

34

Номер детали на чертеже:

34

Вытягивающая пружина

Заводской номер: RC3400-1010-30 Количество на модель: 2

RC3400-1010-30

2

35

Номер детали на чертеже:

35

Крепительная втулка 20

Заводской номер: RC3400-1010-31 Количество на модель: 2

RC3400-1010-31

2

36

Номер детали на чертеже:

36

Борткольцо

Заводской номер: GB/T894.1-1986 Количество на модель: 2

GB/T894.1-1986

2

37

Номер детали на чертеже:

37

Колонна пружинного крюка

Заводской номер: RC3400-1010-32 Количество на модель: 1

RC3400-1010-32

1

38

Номер детали на чертеже:

38

Перекрышка нижнего гнезда подшипника

Заводской номер: RC3400-1010-33 Количество на модель: 1

RC3400-1010-33

1

39

Номер детали на чертеже:

39

Упорное гнездо верхней зубчатой полосы

Заводской номер: RC3400-1010-34 Количество на модель: 2

RC3400-1010-34

2

40

Номер детали на чертеже:

40

Болт вала вращения

Заводской номер: RC3400-1010-35 Количество на модель: 2

RC3400-1010-35

2

41

Номер детали на чертеже:

41

Вытягивающая пружина

Заводской номер: RC3400-1010-36 Количество на модель: 1

RC3400-1010-36

1

42

Номер детали на чертеже:

42

Шайба

Заводской номер: RC3400-1010-37 Количество на модель: 2

RC3400-1010-37

2
