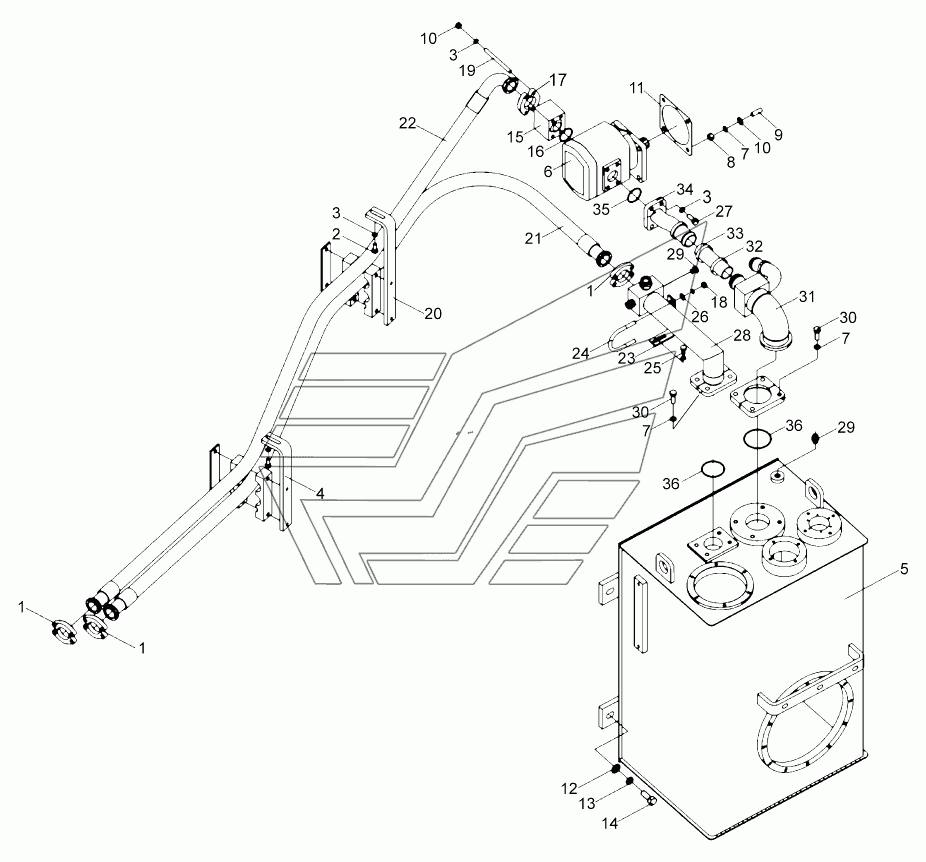

Рабочая гидросистема (1) 300KNII LW300KN. Каталог 2013г.

Распределительный клапан DF25B2(30G) LW300KN LW300KN Рабочая гидросистема (2) 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок фланцев

Заводской номер: 803164828 Количество на модель: 3
803164828
3
2

Номер детали на чертеже:

2

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300014 Количество на модель: 18
805300014
18
4

Номер детали на чертеже:

4

Опора

Заводской номер: 252700364 Количество на модель: 1
252700364
1
5

Номер детали на чертеже:

5

Гидробак

Заводской номер: 252700365 Количество на модель: 1
252700365
1
6

Номер детали на чертеже:

6

Шестеренчатый насос

Заводской номер: 803004124 Количество на модель: 1
803004124
1
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 12
805300018
12
8

Номер детали на чертеже:

8

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
9

Номер детали на чертеже:

9

Шпилька М12х35

Заводской номер: 805002233 Количество на модель: 4
805002233
4
10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
11

Номер детали на чертеже:

11

Уплотнительная прокладка

Заводской номер: 252100847 Количество на модель: 1
252100847
1
12

Номер детали на чертеже:

12

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
13

Номер детали на чертеже:

13

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
14

Номер детали на чертеже:

14

Болт M16x40

Заводской номер: 805000051 Количество на модель: 4
805000051
4
15

Номер детали на чертеже:

15

Блок слива

Заводской номер: 252605767 Количество на модель: 1
252605767
1
16

Номер детали на чертеже:

16

О-образное уплотнительное кольцо

Заводской номер: 801100133 Количество на модель: 1
801100133
1
17

Номер детали на чертеже:

17

Блок фланцев

Заводской номер: 803164234 Количество на модель: 6
803164234
6
18

Номер детали на чертеже:

18

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
19

Номер детали на чертеже:

19

Шпилька M10x150

Заводской номер: 805002245 Количество на модель: 1
805002245
1
20

Номер детали на чертеже:

20

Опора

Заводской номер: 252700366 Количество на модель: 1
252700366
1
21

Номер детали на чертеже:

21

Гибкий рукав в сборе

Заводской номер: 252700190 Количество на модель: 1
252700190
1
22

Номер детали на чертеже:

22

Гибкий рукав в сборе

Заводской номер: 252700191 Количество на модель: 1
252700191
1
23

Номер детали на чертеже:

23

Опора

Заводской номер: 252700185 Количество на модель: 1
252700185
1
24

Номер детали на чертеже:

24

U-образный болт

Заводской номер: 269900199 Количество на модель: 1
269900199
1
25

Номер детали на чертеже:

25

Болт М10х20

Заводской номер: 805000714 Количество на модель: 2
805000714
2
26

Номер детали на чертеже:

26

Шайба 10

Заводской номер: 805300017 Количество на модель: 8
805300017
8
27

Номер детали на чертеже:

27

Болт М10х30

Заводской номер: 805000043 Количество на модель: 6
805000043
6
28

Номер детали на чертеже:

28

Стальная трубка

Заводской номер: 252605769 Количество на модель: 1
252605769
1
29

Номер детали на чертеже:

29

Заглушка

Заводской номер: 803166449 Количество на модель: 2
803166449
2
30

Номер детали на чертеже:

30

Болт М12х30

Заводской номер: 805000716 Количество на модель: 8
805000716
8
31

Номер детали на чертеже:

31

Стальная трубка

Заводской номер: 252700193 Количество на модель: 1
252700193
1
32

Номер детали на чертеже:

32

Хомут из нержавейки 44-64

Заводской номер: 801902713 Количество на модель: 2
801902713
2
33

Номер детали на чертеже:

33

Резиновая труба, В38х430

Заводской номер: 803164009 Количество на модель: 1
803164009
1
34

Номер детали на чертеже:

34

Стальная трубка

Заводской номер: 252700194 Количество на модель: 1
252700194
1
35

Номер детали на чертеже:

35

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 1
801100148
1
36

Номер детали на чертеже:

36

О-образное кольцо

Заводской номер: 801100049 Количество на модель: 2
801100049
2
