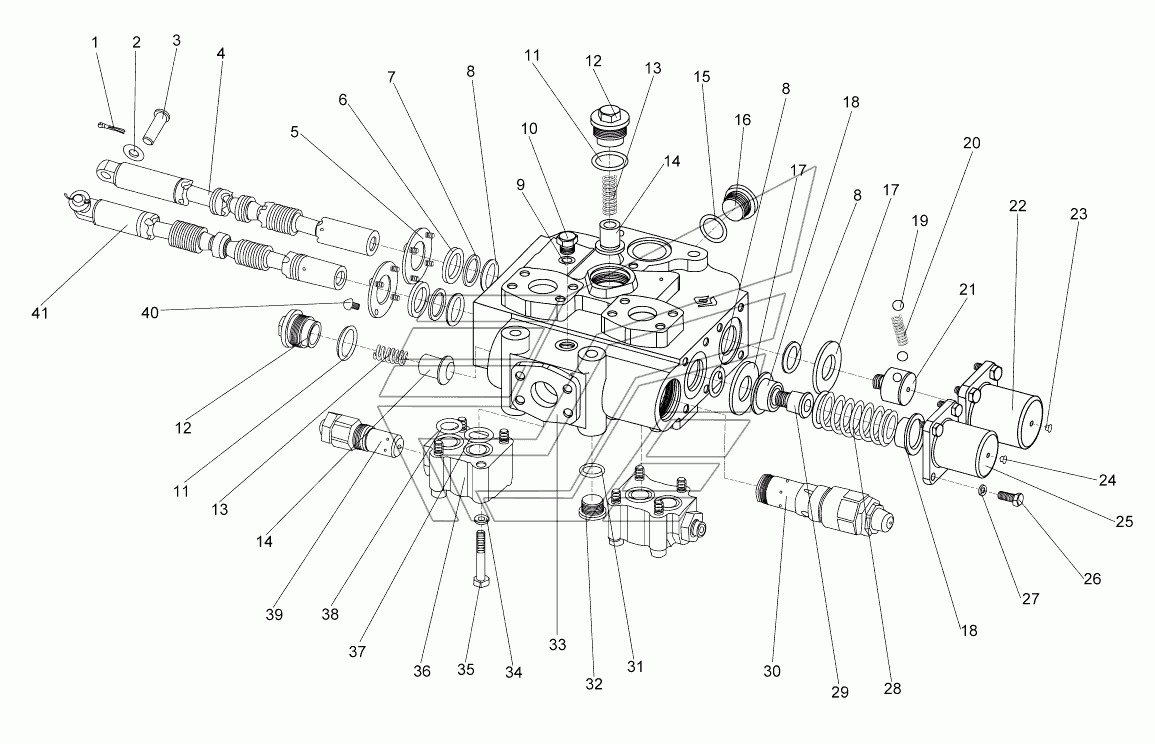

Распределительный клапан DF25B2(30G) LW300KN LW300KN. Каталог 2013г.

Левый и правый поворотный цилиндр LW300KN LW300KN Рабочая гидросистема (1) 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: GB97.2-85 Количество на модель: 2
GB97.2-85
2
3

Номер детали на чертеже:

3

Шпонка

Заводской номер: DF-32-01 Количество на модель: 2
DF-32-01
2
4

Номер детали на чертеже:

4

Шток клапана стрелы

Заводской номер: GDF-25-03b Количество на модель: 1
GDF-25-03b
1
5

Номер детали на чертеже:

5

Нажимная планка

Заводской номер: GDF-32-04 Количество на модель: 2
GDF-32-04
2
6

Номер детали на чертеже:

6

Пылезащитное кольцо

Заводской номер: CK28 Количество на модель: 2
CK28
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GDF-32-02 Количество на модель: 2
GDF-32-02
2
8

Номер детали на чертеже:

8

О-образное кольцо

Заводской номер: GВ3452.1-82,27.7х3.55 Количество на модель: 2
GВ3452.1-82,27.7х3.55
2
9

Номер детали на чертеже:

9

O-образное кольцо

Заводской номер: GB3452.1-82,11.8x2.1 Количество на модель: 1
GB3452.1-82,11.8x2.1
1
10

Номер детали на чертеже:

10

Заглушка

Заводской номер: GDF-32-18 Количество на модель: 1
GDF-32-18
1
11

Номер детали на чертеже:

11

O-образное кольцо

Заводской номер: GB3452.1-82,31.5x3.55 Количество на модель: 2
GB3452.1-82,31.5x3.55
2
12

Номер детали на чертеже:

12

Седло мононаправленного клапана

Заводской номер: GDF-25-05B Количество на модель: 2
GDF-25-05B
2
13

Номер детали на чертеже:

13

Пружина мононаправленного клапана

Заводской номер: GDF-25-07B Количество на модель: 2
GDF-25-07B
2
14

Номер детали на чертеже:

14

Односторонний клапан

Заводской номер: GDF-25-08B Количество на модель: 2
GDF-25-08B
2
15

Номер детали на чертеже:

15

О-образное кольцо

Заводской номер: GВ1235-76 Количество на модель: 1
GВ1235-76
1
16

Номер детали на чертеже:

16

Пробка

Заводской номер: DF-32-20A Количество на модель: 1
DF-32-20A
1
17

Номер детали на чертеже:

17

Подстилка

Заводской номер: GDF-32-09A Количество на модель: 2
GDF-32-09A
2
18

Номер детали на чертеже:

18

Пружинное седло

Заводской номер: GDF-32-11 Количество на модель: 2
GDF-32-11
2
19

Номер детали на чертеже:

19

Стальной шарик

Заводской номер: GB308-77 Количество на модель: 2
GB308-77
2
20

Номер детали на чертеже:

20

Пружина

Заводской номер: 407428 Количество на модель: 1
407428
1
21

Номер детали на чертеже:

21

Гнездо пружины

Заводской номер: GDF-32-15 Количество на модель: 1
GDF-32-15
1
22

Номер детали на чертеже:

22

Торцовый щит

Заводской номер: GDF-25-14B Количество на модель: 1
GDF-25-14B
1
23

Номер детали на чертеже:

23

Резиновая пробка

Заводской номер: GDF-32-20 Количество на модель: 1
GDF-32-20
1
24

Номер детали на чертеже:

24

Резиновая пробка

Заводской номер: GDF-32-19 Количество на модель: 1
GDF-32-19
1
25

Номер детали на чертеже:

25

Торцовый щит

Заводской номер: GDF-25-12B Количество на модель: 1
GDF-25-12B
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: GB21-76 Количество на модель: 8
GB21-76
8
27

Номер детали на чертеже:

27

Шайба

Заводской номер: GB93-76 Количество на модель: 8
GB93-76
8
28

Номер детали на чертеже:

28

Возвратная пружина

Заводской номер: GDF-32-16 Количество на модель: 1
GDF-32-16
1
29

Номер детали на чертеже:

29

Гнездо пружины

Заводской номер: GDF-32-10a Количество на модель: 1
GDF-32-10a
1
30

Номер детали на чертеже:

30

Предохранительный клапан

Заводской номер: D32.2a-00 Количество на модель: 1
D32.2a-00
1
31

Номер детали на чертеже:

31

O-образное кольцо

Заводской номер: GB3452.1-82,21.2x2.65 Количество на модель: 1
GB3452.1-82,21.2x2.65
1
32

Номер детали на чертеже:

32

Пробка

Заводской номер: GDF-25-18B Количество на модель: 1
GDF-25-18B
1
33

Номер детали на чертеже:

33

Корпус главного клапана

Заводской номер: GDF-25-01B Количество на модель: 1
GDF-25-01B
1
34

Номер детали на чертеже:

34

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
35

Номер детали на чертеже:

35

Болт

Заводской номер: GВ5782-86 Количество на модель: 8
GВ5782-86
8
36

Номер детали на чертеже:

36

Перегруженный корпус клапана

Заводской номер: ZL50106C1-01 Количество на модель: 2
ZL50106C1-01
2
39

Номер детали на чертеже:

39

Перегрузочный клапан

Заводской номер: YBF-01 Количество на модель: 2
YBF-01
2
40

Номер детали на чертеже:

40

Винт М6х11

Заводской номер: GВ67-85 Количество на модель: 8
GВ67-85
8
41

Номер детали на чертеже:

41

Шток клапана поворотного ковша

Заводской номер: GDF-25-06b Количество на модель: 1
GDF-25-06b
1
