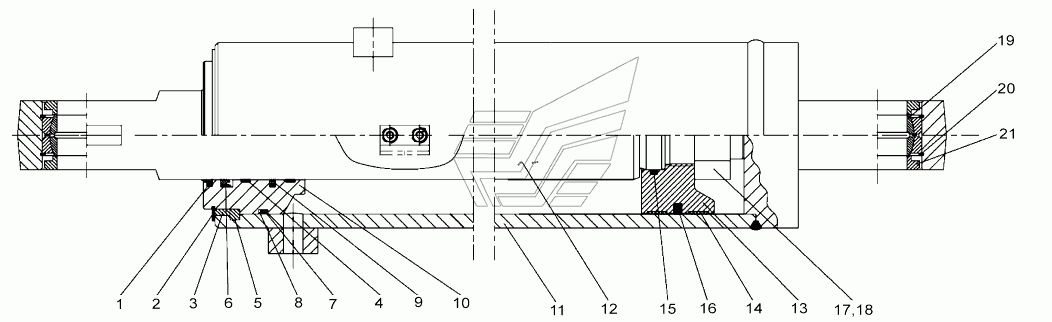

Цилиндр поворотного ковша LW300KN LW300KN. Каталог 2013г.

Гидробак LW300KN LW300KN Маслоцилиндр левой и правой стрелы LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пылезащитное кольцо

Заводской номер: CK-090,d90 Количество на модель: 1
CK-090,d90
1
2

Номер детали на чертеже:

2

Осевое упорное кольцо

Заводской номер: GB894.1-86,d150 Количество на модель: 1
GB894.1-86,d150
1
3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: Z3.10.1-1 Количество на модель: 1
Z3.10.1-1
1
4

Номер детали на чертеже:

4

Передаточный вал

Заводской номер: Z3.10.1-2,95x2.5x9.4 Количество на модель: 2
Z3.10.1-2,95x2.5x9.4
2
5

Номер детали на чертеже:

5

Key

Заводской номер: Z3.10.1-3 Количество на модель: 1
Z3.10.1-3
1
6

Номер детали на чертеже:

6

4 U-образное кольцо

Заводской номер: B39005P5008,90x105x11 Количество на модель: 1
B39005P5008,90x105x11
1
7

Номер детали на чертеже:

7

О-образное кольцо

Заводской номер: GВ1235-76 Количество на модель: 1
GВ1235-76
1
8

Номер детали на чертеже:

8

Борткольцо

Заводской номер: Z3.10.1-4,ф160x4.5x2 Количество на модель: 1
Z3.10.1-4,ф160x4.5x2
1
9

Номер детали на чертеже:

9

Ступенчатое уплотнение

Заводской номер: CKS-090 Количество на модель: 1
CKS-090
1
10

Номер детали на чертеже:

10

Slyd Ring

Заводской номер: Z3.10.1-5 Количество на модель: 1
Z3.10.1-5
1
11

Номер детали на чертеже:

11

Корпус цилиндра

Заводской номер: XGYG01-127-01 Количество на модель: 1
XGYG01-127-01
1
12

Номер детали на чертеже:

12

Поршневой шток

Заводской номер: XGYG01-127-02 Количество на модель: 1
XGYG01-127-02
1
13

Номер детали на чертеже:

13

Поршень

Заводской номер: Z3.10.1-6 Количество на модель: 1
Z3.10.1-6
1
14

Номер детали на чертеже:

14

Упорное кольцо для отверстия

Заводской номер: Z3.10.1-7,160x2.5V14.7 Количество на модель: 2
Z3.10.1-7,160x2.5V14.7
2
15

Номер детали на чертеже:

15

O-образное кольцо

Заводской номер: GB1235-76,75x5.7 Количество на модель: 1
GB1235-76,75x5.7
1
16

Номер детали на чертеже:

16

Кольцо Glyd

Заводской номер: CKW-160,D160 Количество на модель: 1
CKW-160,D160
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: Z3.10.1-8G Количество на модель: 1
Z3.10.1-8G
1
18

Номер детали на чертеже:

18

Винт

Заводской номер: GB79-85,M8x20 Количество на модель: 1
GB79-85,M8x20
1
19

Номер детали на чертеже:

19

Откидной подшипник

Заводской номер: GВ304.5-81 Количество на модель: 2
GВ304.5-81
2
20

Номер детали на чертеже:

20

Лабиринт для отверстия

Заводской номер: GB893.1-86,D90 Количество на модель: 4
GB893.1-86,D90
4
21

Номер детали на чертеже:

21

Каркасное пылезащитное кольцо Ф60

Заводской номер: 9D00-590300-03 Количество на модель: 4
9D00-590300-03
4
