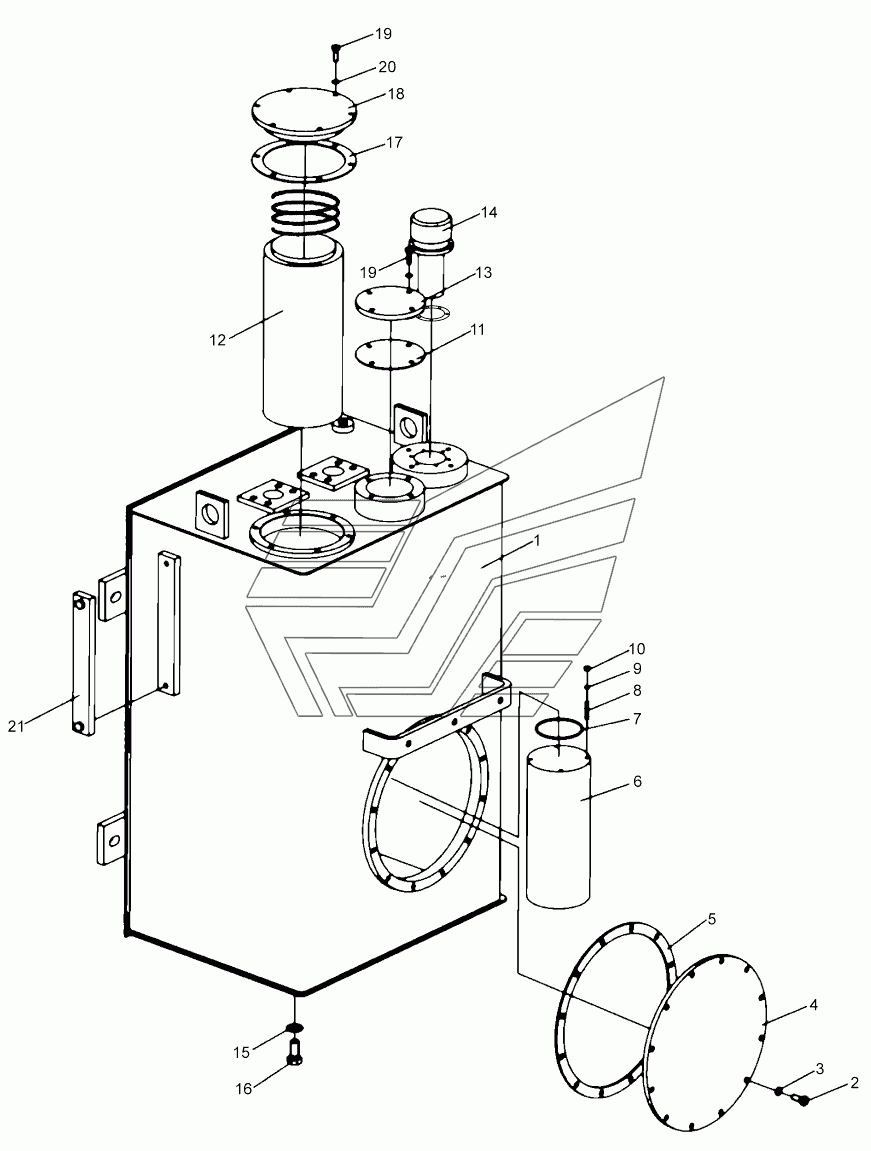

Гидробак LW300KN LW300KN. Каталог 2013г.

Система централизованного измерения давления LW300KN LW300KN Цилиндр поворотного ковша LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус маслобака

Заводской номер: 252700288 Количество на модель: 1
252700288
1
2

Номер детали на чертеже:

2

Болт М10х25

Заводской номер: 805000727 Количество на модель: 12
805000727
12
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300014 Количество на модель: 12
805300014
12
4

Номер детали на чертеже:

4

Перекрышка

Заводской номер: 250400245 Количество на модель: 1
250400245
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 250400246 Количество на модель: 1
250400246
1
6

Номер детали на чертеже:

6

Всасывающий фильтр

Заводской номер: 803164216 Количество на модель: 1
803164216
1
7

Номер детали на чертеже:

7

О-образное уплотнительное кольцо

Заводской номер: 801100122 Количество на модель: 1
801100122
1
8

Номер детали на чертеже:

8

Шпилька M6x30

Заводской номер: 805002238 Количество на модель: 4
805002238
4
9

Номер детали на чертеже:

9

Шайба М6

Заводской номер: 805300030 Количество на модель: 4
805300030
4
10

Номер детали на чертеже:

10

Гайка М6

Заводской номер: 805200053 Количество на модель: 4
805200053
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 250400279 Количество на модель: 1
250400279
1
12

Номер детали на чертеже:

12

Фильтр возвратного масла

Заводской номер: 803164329 Количество на модель: 1
803164329
1
13

Номер детали на чертеже:

13

Перекрышка

Заводской номер: 250400278 Количество на модель: 1
250400278
1
14

Номер детали на чертеже:

14

Воздушный фильтр

Заводской номер: 800101386 Количество на модель: 1
800101386
1
14

Номер детали на чертеже:

14

Воздушный фильтр с замком

Заводской номер: 803164230 Количество на модель: 1
803164230
1
15

Номер детали на чертеже:

15

Шайба 16

Заводской номер: 805301411 Количество на модель: 1
805301411
1
16

Номер детали на чертеже:

16

Болт М16х25

Заводской номер: 805000022 Количество на модель: 1
805000022
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 252900257 Количество на модель: 1
252900257
1
18

Номер детали на чертеже:

18

Перекрышка

Заводской номер: 252900256 Количество на модель: 1
252900256
1
19

Номер детали на чертеже:

19

Болт М8х25

Заводской номер: 805000017 Количество на модель: 10
805000017
10
20

Номер детали на чертеже:

20

Шайба 8

Заводской номер: 805300010 Количество на модель: 10
805300010
10
21

Номер детали на чертеже:

21

Указатель уровня

Заводской номер: 803166395 Количество на модель: 1
803166395
1
21

Номер детали на чертеже:

21

Указатель уровня

Заводской номер: 803201534 Количество на модель: 1
803201534
1
