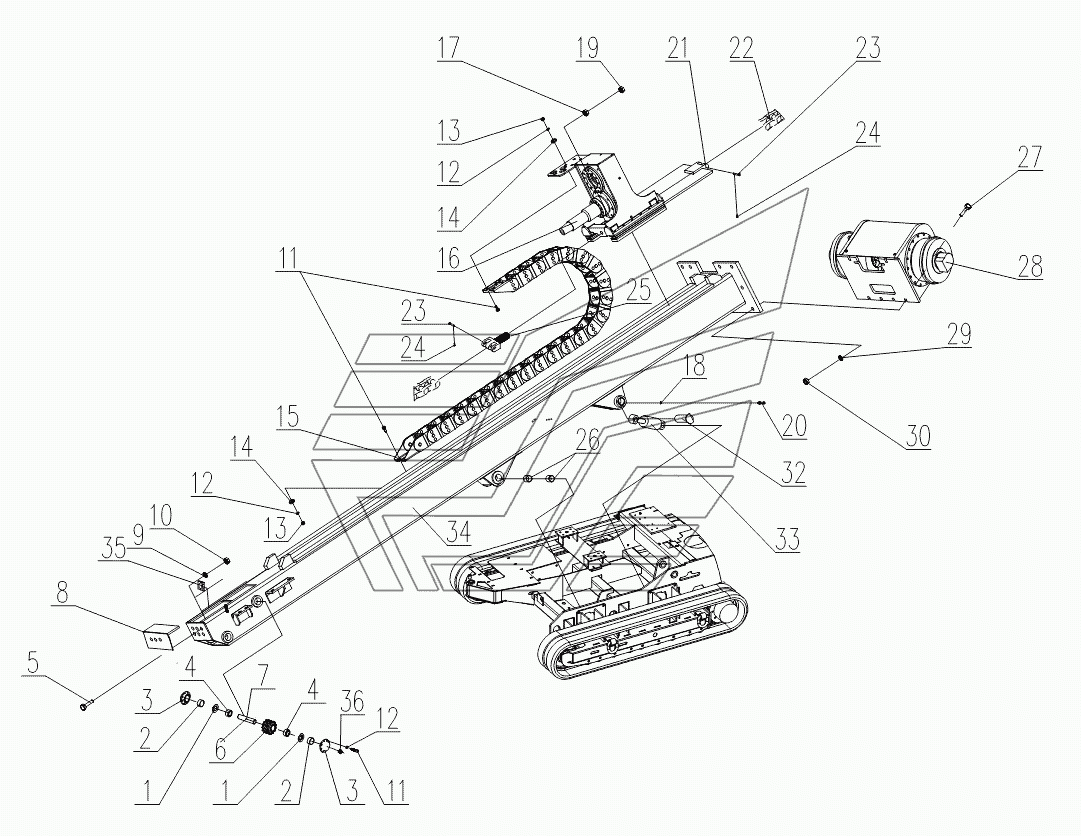

0041702000 Drill Frame ГНБ XZ-180. Каталог 2012г.

0041405000 Clamp ГНБ XZ-180 0041702000 Drill Frame ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 001702038 Количество на модель: 2
001702038
2
2

Номер детали на чертеже:

2

Space

Заводской номер: 001702037 Количество на модель: 2
001702037
2
3

Номер детали на чертеже:

3

Cover

Заводской номер: 001702036 Количество на модель: 2
001702036
2
4

Номер детали на чертеже:

4

Bearing

Заводской номер: 105010053 Количество на модель: 2
105010053
2
5

Номер детали на чертеже:

5

Screw

Заводской номер: 104020192 Количество на модель: 6
104020192
6
6

Номер детали на чертеже:

6

Chain Wheel

Заводской номер: 0041702039 Количество на модель: 1
0041702039
1
7

Номер детали на чертеже:

7

Shaft

Заводской номер: 0041702040 Количество на модель: 1
0041702040
1
8

Номер детали на чертеже:

8

Protector

Заводской номер: 0041702109 Количество на модель: 1
0041702109
1
9

Номер детали на чертеже:

9

Washer 20

Заводской номер: 104040006 Количество на модель: 6
104040006
6
10

Номер детали на чертеже:

10

Nut 20

Заводской номер: 104030018 Количество на модель: 6
104030018
6
11

Номер детали на чертеже:

11

Bolt M8X25

Заводской номер: 104000010 Количество на модель: 25
104000010
25
12

Номер детали на чертеже:

12

Washer 8

Заводской номер: 104040007 Количество на модель: 25
104040007
25
13

Номер детали на чертеже:

13

Nut M8

Заводской номер: 104030024 Количество на модель: 8
104030024
8
14

Номер детали на чертеже:

14

Washer 8

Заводской номер: 104040081 Количество на модель: 8
104040081
8
15

Номер детали на чертеже:

15

Hose Trac

Заводской номер: 103060020 Количество на модель: 1
103060020
1
16

Номер детали на чертеже:

16

Box

Заводской номер: 0041704000 Количество на модель: 1
0041704000
1
17

Номер детали на чертеже:

17

Nut

Заводской номер: 104030231 Количество на модель: 1
104030231
1
18

Номер детали на чертеже:

18

Washer 10

Заводской номер: 104040008 Количество на модель: 2
104040008
2
19

Номер детали на чертеже:

19

Nut

Заводской номер: 104030230 Количество на модель: 1
104030230
1
20

Номер детали на чертеже:

20

Bolt M10x25

Заводской номер: 104000085 Количество на модель: 2
104000085
2
21

Номер детали на чертеже:

21

Slide

Заводской номер: 0041702050 Количество на модель: 1
0041702050
1
22

Номер детали на чертеже:

22

Chain

Заводской номер: 103060368 Количество на модель: 13
103060368
13
23

Номер детали на чертеже:

23

Pin

Заводской номер: 0041702032 Количество на модель: 2
0041702032
2
24

Номер детали на чертеже:

24

Pin

Заводской номер: 104070193 Количество на модель: 2
104070193
2
25

Номер детали на чертеже:

25

Rod

Заводской номер: 0041702045 Количество на модель: 1
0041702045
1
26

Номер детали на чертеже:

26

Spring Bushing

Заводской номер: 105000024 Количество на модель: 2
105000024
2
27

Номер детали на чертеже:

27

Bolt

Заводской номер: 104000057 Количество на модель: 9
104000057
9
28

Номер детали на чертеже:

28

Rear Bracket

Заводской номер: 0041702014 Количество на модель: 1
0041702014
1
29

Номер детали на чертеже:

29

Washer 16

Заводской номер: 104040004 Количество на модель: 9
104040004
9
30

Номер детали на чертеже:

30

Nut 16

Заводской номер: 104030087 Количество на модель: 9
104030087
9
31

Номер детали на чертеже:

31

Bracket

Заводской номер: 004140064 Количество на модель: 1
004140064
1
32

Номер детали на чертеже:

32

Pin

Заводской номер: 004140066 Количество на модель: 1
004140066
1
33

Номер детали на чертеже:

33

Cylinder

Заводской номер: 101000209 Количество на модель: 1
101000209
1
34

Номер детали на чертеже:

34

Frame

Заводской номер: 0041702001 Количество на модель: 1
0041702001
1
35

Номер детали на чертеже:

35

Tube Clamp

Заводской номер: 101010487 Количество на модель: 1
101010487
1
36

Номер детали на чертеже:

36

Nipple

Заводской номер: 0043302069 Количество на модель: 1
0043302069
1
