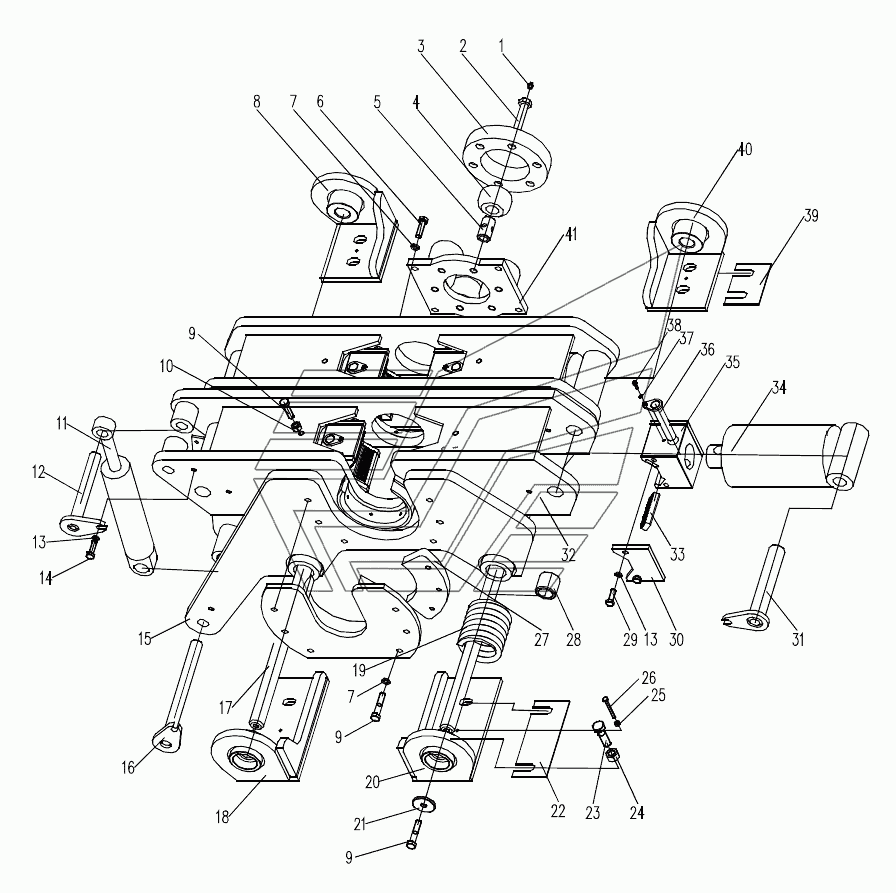

0041405000 Clamp ГНБ XZ-180. Каталог 2012г.

0041713000 Mud Systerm ГНБ XZ-180 0041702000 Drill Frame ГНБ XZ-180

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil Cup

Заводской номер: 108000018 Количество на модель: 20
108000018
20
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 0041305085 Количество на модель: 6
0041305085
6
3

Номер детали на чертеже:

3

Baffle

Заводской номер: 0041105032 Количество на модель: 1
0041105032
1
4

Номер детали на чертеже:

4

Idler Wheel

Заводской номер: 0041305083 Количество на модель: 6
0041305083
6
5

Номер детали на чертеже:

5

Pipe

Заводской номер: 0041305084 Количество на модель: 6
0041305084
6
6

Номер детали на чертеже:

6

Bolt M12X40

Заводской номер: 104000313 Количество на модель: 4
104000313
4
7

Номер детали на чертеже:

7

Washer 12

Заводской номер: 104040005 Количество на модель: 4
104040005
4
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 0041005001 Количество на модель: 1
0041005001
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 104000345 Количество на модель: 10
104000345
10
10

Номер детали на чертеже:

10

Nut 12

Заводской номер: 104030012 Количество на модель: 4
104030012
4
11

Номер детали на чертеже:

11

Cylinder

Заводской номер: 101000187 Количество на модель: 1
101000187
1
12

Номер детали на чертеже:

12

Pin

Заводской номер: 0041405015 Количество на модель: 1
0041405015
1
13

Номер детали на чертеже:

13

Washer 10

Заводской номер: 104040008 Количество на модель: 22
104040008
22
14

Номер детали на чертеже:

14

Washer 20

Заводской номер: 104000074 Количество на модель: 6
104000074
6
15

Номер детали на чертеже:

15

Clamp Body

Заводской номер: 0041405022 Количество на модель: 1
0041405022
1
16

Номер детали на чертеже:

16

Pin

Заводской номер: 0041405029 Количество на модель: 2
0041405029
2
17

Номер детали на чертеже:

17

Shaft

Заводской номер: 0041405035 Количество на модель: 2
0041405035
2
18

Номер детали на чертеже:

18

Bracket

Заводской номер: 0041005006 Количество на модель: 1
0041005006
1
19

Номер детали на чертеже:

19

Spring

Заводской номер: 110020012 Количество на модель: 4
110020012
4
20

Номер детали на чертеже:

20

Bracket

Заводской номер: 0041005010 Количество на модель: 1
0041005010
1
21

Номер детали на чертеже:

21

Shim

Заводской номер: 004100140 Количество на модель: 4
004100140
4
22

Номер детали на чертеже:

22

Shim

Заводской номер: 0041105017 Количество на модель: 2
0041105017
2
23

Номер детали на чертеже:

23

Bolt

Заводской номер: 104000380 Количество на модель: 8
104000380
8
24

Номер детали на чертеже:

24

Nut 16

Заводской номер: 104030087 Количество на модель: 8
104030087
8
25

Номер детали на чертеже:

25

Nut

Заводской номер: 104030065 Количество на модель: 4
104030065
4
26

Номер детали на чертеже:

26

Bolt

Заводской номер: 104000368 Количество на модель: 4
104000368
4
27

Номер детали на чертеже:

27

Plank

Заводской номер: 0041405034 Количество на модель: 2
0041405034
2
28

Номер детали на чертеже:

28

Bushing

Заводской номер: 004100322 Количество на модель: 4
004100322
4
29

Номер детали на чертеже:

29

Bolt M10X30

Заводской номер: 104000082 Количество на модель: 16
104000082
16
30

Номер детали на чертеже:

30

Baffle

Заводской номер: 0041405011 Количество на модель: 8
0041405011
8
31

Номер детали на чертеже:

31

Pin

Заводской номер: 0041405012 Количество на модель: 4
0041405012
4
32

Номер детали на чертеже:

32

Clamp Body

Заводской номер: 0041405002 Количество на модель: 1
0041405002
1
33

Номер детали на чертеже:

33

Tooth

Заводской номер: 0041105031 Количество на модель: 8
0041105031
8
34

Номер детали на чертеже:

34

Cylinder

Заводской номер: 101000920 Количество на модель: 4
101000920
4
35

Номер детали на чертеже:

35

Holding Block

Заводской номер: 0041405010 Количество на модель: 4
0041405010
4
36

Номер детали на чертеже:

36

Pin

Заводской номер: 0041405018 Количество на модель: 4
0041405018
4
37

Номер детали на чертеже:

37

Washer 5

Заводской номер: 104040070 Количество на модель: 4
104040070
4
38

Номер детали на чертеже:

38

Bolt

Заводской номер: GB/T70.1 Количество на модель: 4
GB/T70.1
4
39

Номер детали на чертеже:

39

Shim

Заводской номер: 0041105016 Количество на модель: 2
0041105016
2
40

Номер детали на чертеже:

40

Bracket

Заводской номер: 0041005009 Количество на модель: 1
0041005009
1
41

Номер детали на чертеже:

41

Connect Plank

Заводской номер: 0041105242 Количество на модель: 1
0041105242
1
