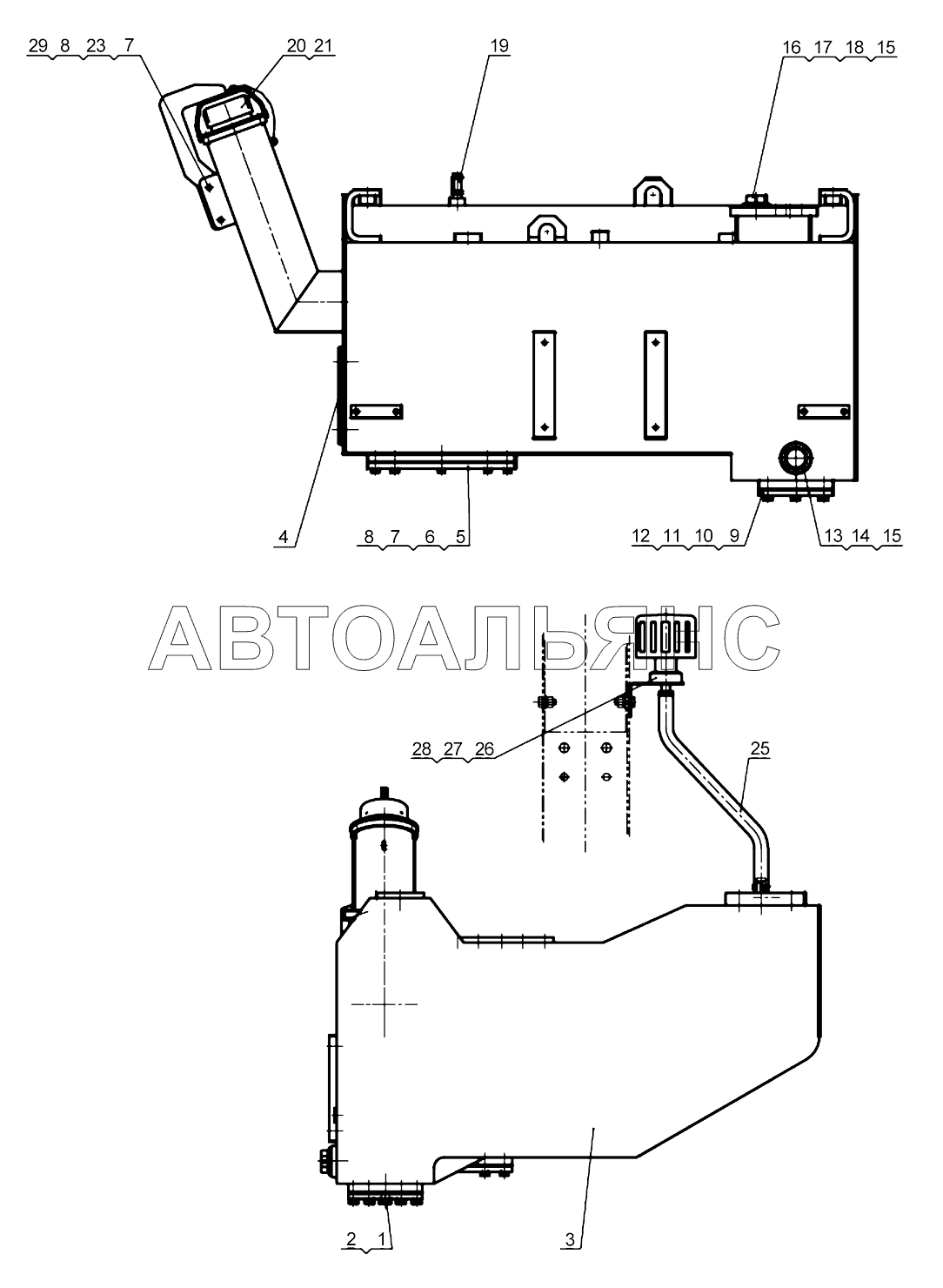

Топливный бак в сборе LW500KN 500KN, 500KSN. Каталог 2013г.

Система двигателя LW500KN 500KN, 500KSN Газовая педаль в сборе LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Магнитная винт-заглушка

Заводской номер: 803184623 Количество на модель: 2
803184623
2
2

Номер детали на чертеже:

2

Шайба 16

Заводской номер: 805301411 Количество на модель: 2
805301411
2
3

Номер детали на чертеже:

3

Корпус топливного бака

Заводской номер: 252905673 Количество на модель: 1
252905673
1
4

Номер детали на чертеже:

4

Указатель уровня

Заводской номер: 803164214 Количество на модель: 1
803164214
1
5

Номер детали на чертеже:

5

Фланец

Заводской номер: 252905671 Количество на модель: 1
252905671
1
6

Номер детали на чертеже:

6

Резиновая прокладка

Заводской номер: 252100465 Количество на модель: 1
252100465
1
7

Номер детали на чертеже:

7

Болт М8х25

Заводской номер: 805000017 Количество на модель: 9
805000017
9
8

Номер детали на чертеже:

8

Шайба 8

Заводской номер: 805300010 Количество на модель: 9
805300010
9
9

Номер детали на чертеже:

9

Фланец

Заводской номер: 252905672 Количество на модель: 1
252905672
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 250200206 Количество на модель: 1
250200206
1
11

Номер детали на чертеже:

11

Болт М10х25

Заводской номер: 805000727 Количество на модель: 6
805000727
6
12

Номер детали на чертеже:

12

Шайба 10

Заводской номер: 805300014 Количество на модель: 6
805300014
6
13

Номер детали на чертеже:

13

Пробка

Заводской номер: 252905762 Количество на модель: 1
252905762
1
14

Номер детали на чертеже:

14

Масляный фильтр в сборе

Заводской номер: 250200471 Количество на модель: 1
250200471
1
15

Номер детали на чертеже:

15

Шайба 45

Заводской номер: 803164100 Количество на модель: 2
803164100
2
16

Номер детали на чертеже:

16

Всасывающая труба

Заводской номер: 252905687 Количество на модель: 1
252905687
1
17

Номер детали на чертеже:

17

Всасывающий фильтрующий элемент

Заводской номер: 803164228 Количество на модель: 1
803164228
1
18

Номер детали на чертеже:

18

Шайба 18

Заводской номер: 805301412 Количество на модель: 1
805301412
1
19

Номер детали на чертеже:

19

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
20

Номер детали на чертеже:

20

Фильтр заправочного гидравлического масла

Заводской номер: 803164217 Количество на модель: 1
803164217
1
21

Номер детали на чертеже:

21

Резиновый колпачок

Заводской номер: 252905197 Количество на модель: 1
252905197
1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 805201482 Количество на модель: 1
805201482
1
24

Номер детали на чертеже:

24

Фильтр для заливки масла с замком

Заводской номер: 803300971 Количество на модель: 1
803300971
1
25

Номер детали на чертеже:

25

Хомут из нержавейки

Заводской номер: 801968904 Количество на модель: 2
801968904
2
26

Номер детали на чертеже:

26

Штуцер вентиляционной трубы

Заводской номер: 251806245 Количество на модель: 1
251806245
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 803164187 Количество на модель: 1
803164187
1
28

Номер детали на чертеже:

28

Респирант в сборе

Заводской номер: 251702785 Количество на модель: 1
251702785
1
