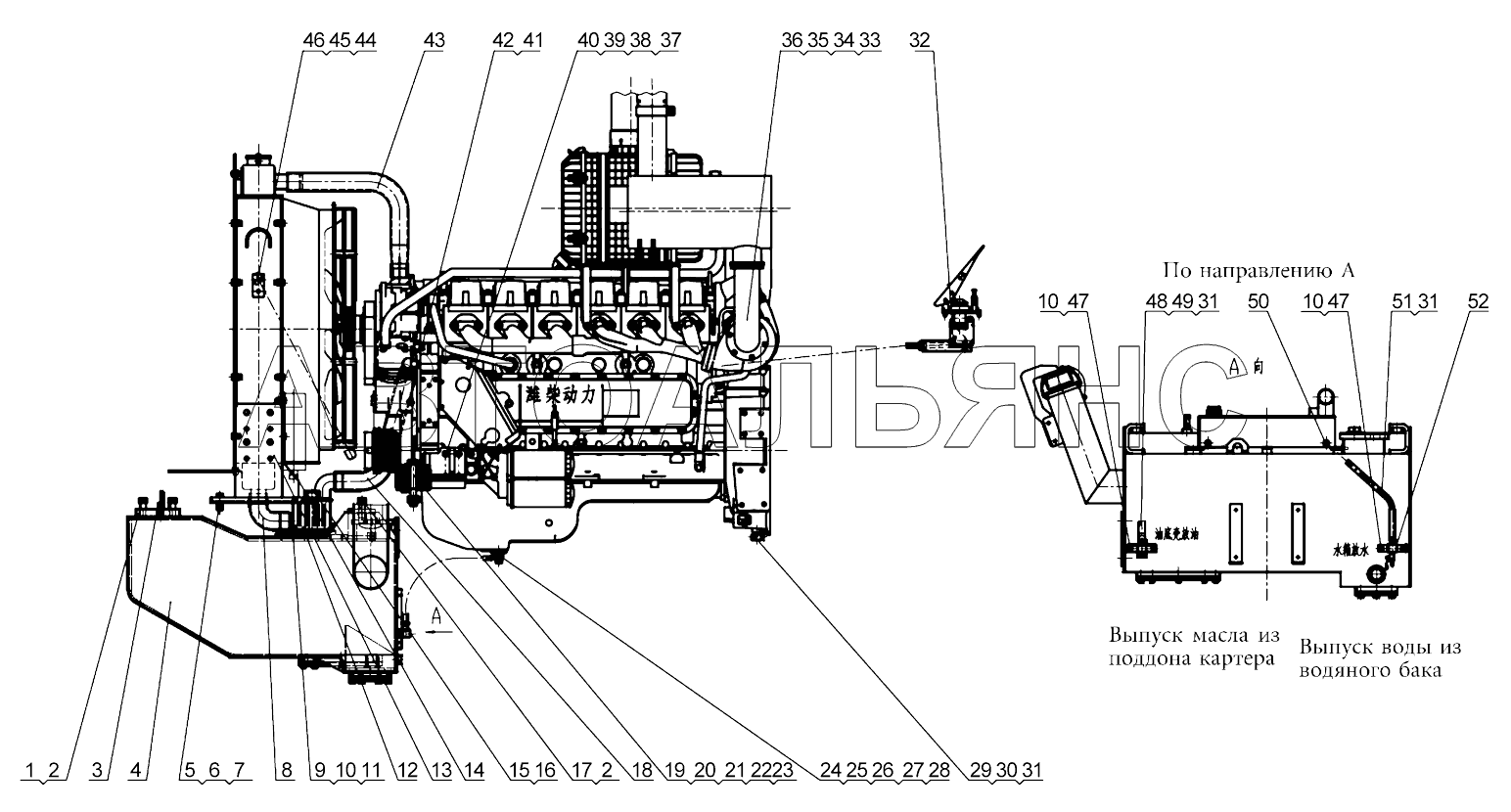

Система двигателя LW500KN 500KN, 500KSN. Каталог 2013г.

Сборочный чертеж LW500KN 500KN, 500KSN Топливный бак в сборе LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 805002144 Количество на модель: 4
805002144
4
2

Номер детали на чертеже:

2

Шайба 20

Заводской номер: 805300023 Количество на модель: 6
805300023
6
3

Номер детали на чертеже:

3

Резиновая труба

Заводской номер: 803164035 Количество на модель: 1
803164035
1
4

Номер детали на чертеже:

4

Топливный бак в сборе

Заводской номер: 252905670 Количество на модель: 1
252905670
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 805000028 Количество на модель: 4
805000028
4
6

Номер детали на чертеже:

6

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
7

Номер детали на чертеже:

7

Шайба 16

Заводской номер: 805300013 Количество на модель: 4
805300013
4
8

Номер детали на чертеже:

8

Резиновая труба

Заводской номер: 252108750 Количество на модель: 1
252108750
1
9

Номер детали на чертеже:

9

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
11

Номер детали на чертеже:

11

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
12

Номер детали на чертеже:

12

Радиатор масла двойного переключения

Заводской номер: 800305568 Количество на модель: 1
800305568
1
13

Номер детали на чертеже:

13

Радиатор в сборе

Заводской номер: 800350007 Количество на модель: 1
800350007
1
14

Номер детали на чертеже:

14

Магистраль радиатора гидравлического масла

Заводской номер: 252903972 Количество на модель: 1
252903972
1
15

Номер детали на чертеже:

15

Магистраль радиатора масла двойного переключения

Заводской номер: 252108751 Количество на модель: 1
252108751
1
16

Номер детали на чертеже:

16

Трубодержатель в сборе

Заводской номер: 252905040 Количество на модель: 1
252905040
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 805000682 Количество на модель: 2
805000682
2
18

Номер детали на чертеже:

18

Резиновая труба

Заводской номер: 252904543 Количество на модель: 1
252904543
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 805001907 Количество на модель: 2
805001907
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 805300056 Количество на модель: 2
805300056
2
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 805201501 Количество на модель: 2
805201501
2
22

Номер детали на чертеже:

22

Демпфер

Заводской номер: 252100222 Количество на модель: 4
252100222
4
23

Номер детали на чертеже:

23

Промежуточное тело

Заводской номер: 252900342 Количество на модель: 2
252900342
2
24

Номер детали на чертеже:

24

Соединение

Заводской номер: 252903841 Количество на модель: 1
252903841
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 805301419 Количество на модель: 2
805301419
2
26

Номер детали на чертеже:

26

Соединение

Заводской номер: 252101962 Количество на модель: 1
252101962
1
27

Номер детали на чертеже:

27

Пустотелый болт

Заводской номер: 252101963 Количество на модель: 1
252101963
1
28

Номер детали на чертеже:

28

Шайба 18

Заводской номер: 805301412 Количество на модель: 2
805301412
2
29

Номер детали на чертеже:

29

Прямое соединение

Заводской номер: 250400122 Количество на модель: 1
250400122
1
30

Номер детали на чертеже:

30

Гибкий рукав

Заводской номер: 250400125 Количество на модель: 1
250400125
1
31

Номер детали на чертеже:

31

Хомут из нержавейки

Заводской номер: 801968904 Количество на модель: 6
801968904
6
32

Номер детали на чертеже:

32

Управление газом

Заводской номер: 252100842 Количество на модель: 1
252100842
1
33

Номер детали на чертеже:

33

Двигатель

Заводской номер: 800150740 Количество на модель: 1
800150740
1
34

Номер детали на чертеже:

34

Двигатель

Заводской номер: 800150741 Количество на модель: 1
800150741
1
35

Номер детали на чертеже:

35

Жгут проводов масляного фильтра электронасоса

Заводской номер: 252108958 Количество на модель: 1
252108958
1
36

Номер детали на чертеже:

36

Опора

Заводской номер: 252904904 Количество на модель: 1
252904904
1
37

Номер детали на чертеже:

37

Левая выносная опора

Заводской номер: 252111531 Количество на модель: 1
252111531
1
38

Номер детали на чертеже:

38

Правая выносная опора

Заводской номер: 252111537 Количество на модель: 1
252111537
1
39

Номер детали на чертеже:

39

Шпилька М12х35

Заводской номер: 805002233 Количество на модель: 8
805002233
8
40

Номер детали на чертеже:

40

Гайка

Заводской номер: 805200098 Количество на модель: 8
805200098
8
41

Номер детали на чертеже:

41

Выпускной патрубок компрессора

Заводской номер: 252101750 Количество на модель: 1
252101750
1
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 252906006 Количество на модель: 2
252906006
2
43

Номер детали на чертеже:

43

Водовыпускная труба двигателя

Заводской номер: 252900315 Количество на модель: 1
252900315
1
44

Номер детали на чертеже:

44

Болт М12х30

Заводской номер: 805000716 Количество на модель: 4
805000716
4
45

Номер детали на чертеже:

45

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
46

Номер детали на чертеже:

46

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
47

Номер детали на чертеже:

47

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
48

Номер детали на чертеже:

48

Соединение

Заводской номер: 252900313 Количество на модель:
252900313
49

Номер детали на чертеже:

49

Резиновая труба

Заводской номер: 803166675 Количество на модель:
803166675
50

Номер детали на чертеже:

50

Соединение

Заводской номер: 252900318 Количество на модель:
252900318
51

Номер детали на чертеже:

51

Резиновая труба

Заводской номер: 803164019 Количество на модель:
803164019
52

Номер детали на чертеже:

52

Соединение

Заводской номер: 252107984 Количество на модель:
252107984
