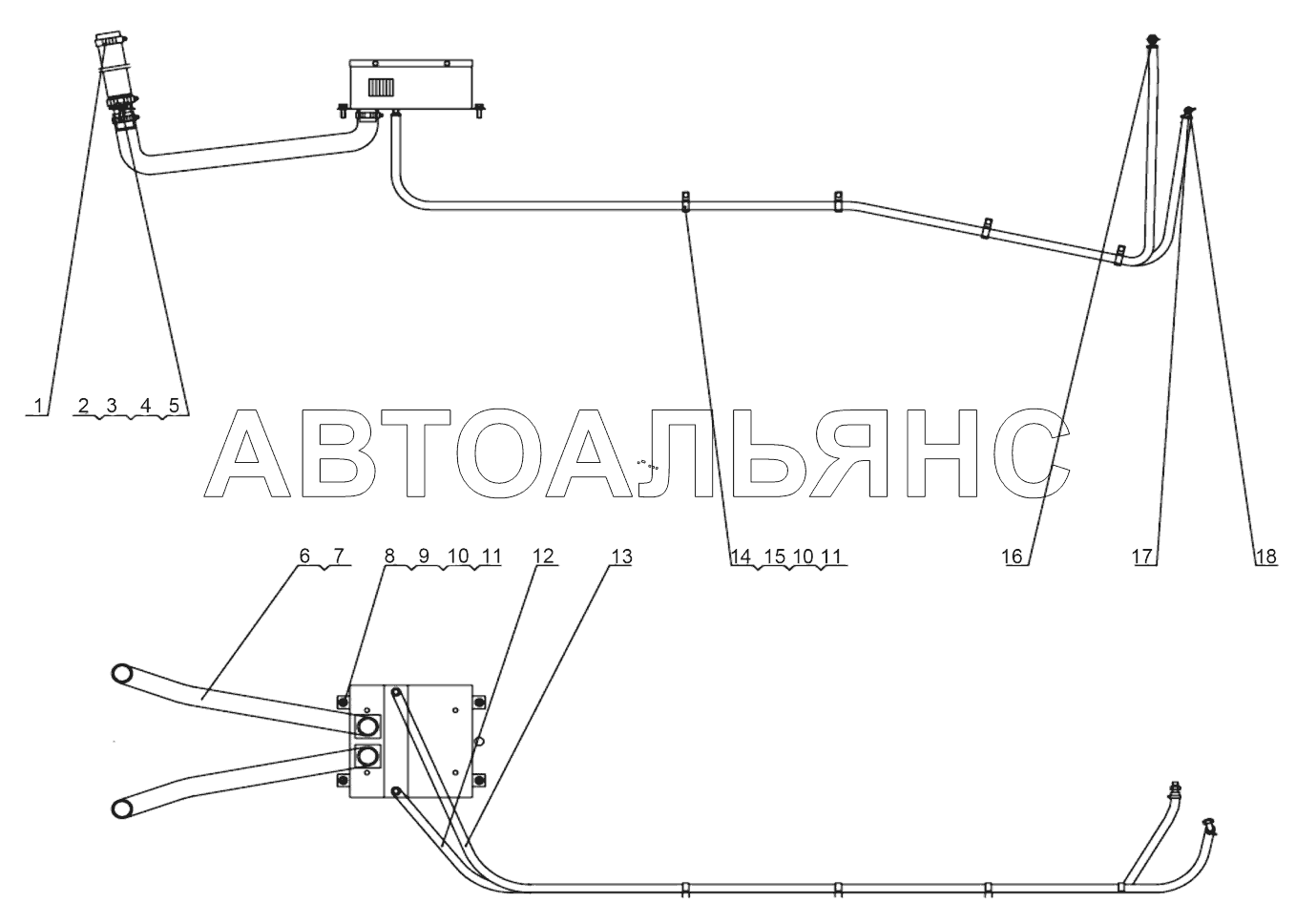

Система вентиляции LW500KN 500KN, 500KSN. Каталог 2013г.

Капот машины LW500KN 500KN, 500KSN Система кондиционера LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомут из нержавейки

Заводской номер: 801902714 Количество на модель: 4
801902714
4
2

Номер детали на чертеже:

2

Соединительный воздуховод

Заводской номер: 252903962 Количество на модель: 2
252903962
2
3

Номер детали на чертеже:

3

Болт М8х30

Заводской номер: 805000020 Количество на модель: 4
805000020
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 805301300 Количество на модель: 8
805301300
8
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 805301283 Количество на модель: 8
805301283
8
6

Номер детали на чертеже:

6

Теплоз ащитный воздуховод

Заводской номер: 251806266 Количество на модель: 2
251806266
2
7

Номер детали на чертеже:

7

Хомут из нержавейки 44-64

Заводской номер: 801902713 Количество на модель: 4
801902713
4
8

Номер детали на чертеже:

8

Отопитель в сборе

Заводской номер: 252905808 Количество на модель: 1
252905808
1
9

Номер детали на чертеже:

9

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 805301285 Количество на модель: 4
805301285
4
12

Номер детали на чертеже:

12

Теплозащитная водяная труба

Заводской номер: 251702806 Количество на модель: 1
251702806
1
14

Номер детали на чертеже:

14

Wire support

Заводской номер: 803604568 Количество на модель: 4
803604568
4
15

Номер детали на чертеже:

15

Болт М8х16

Заводской номер: 805000033 Количество на модель: 4
805000033
4
16

Номер детали на чертеже:

16

Выключатель горячей воды отопителя

Заводской номер: 250300125 Количество на модель: 1
250300125
1
17

Номер детали на чертеже:

17

Aro

Заводской номер: 801902707 Количество на модель: 4
801902707
4
18

Номер детали на чертеже:

18

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
