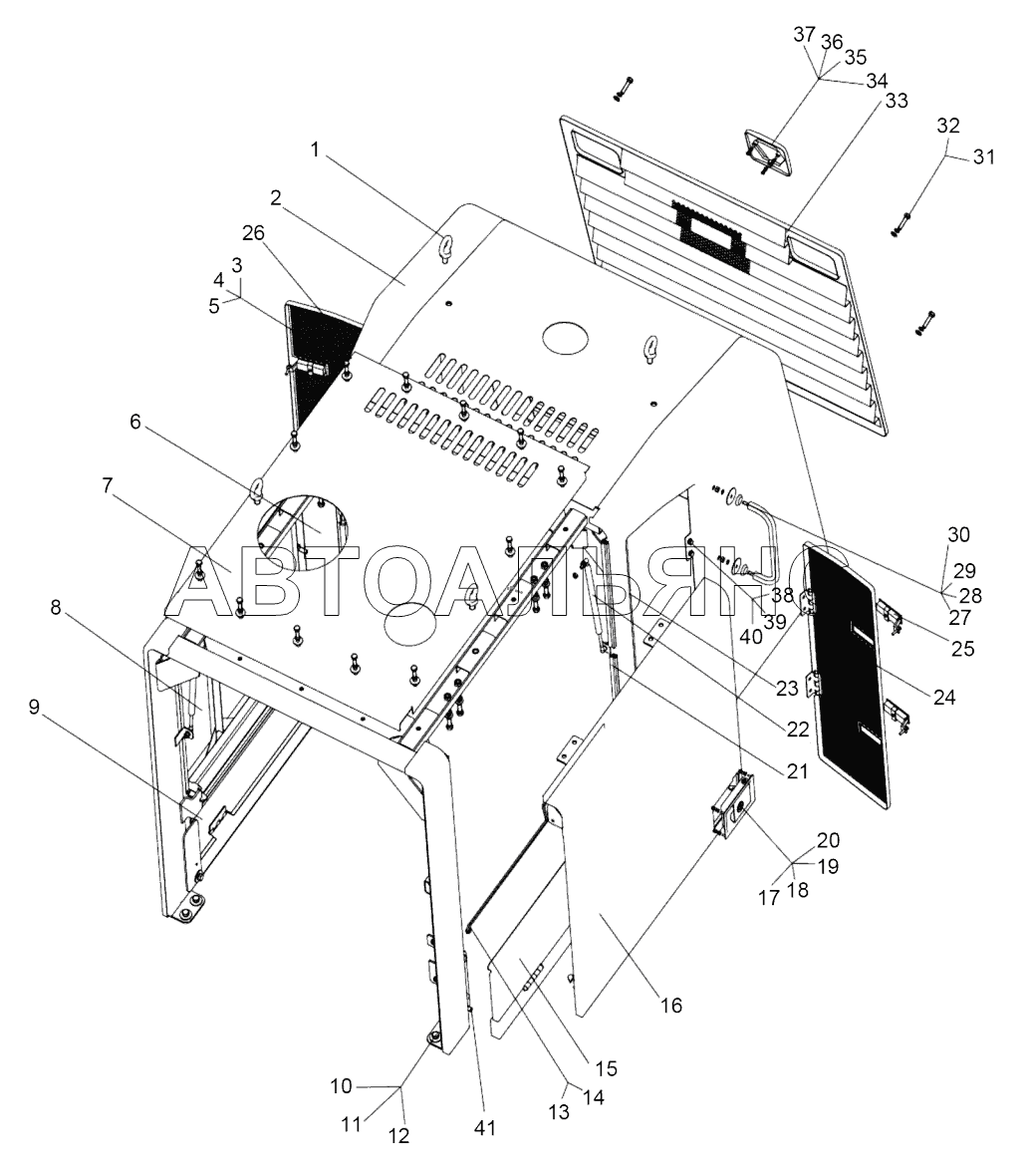

Капот машины LW500KN 500KN, 500KSN. Каталог 2013г.

Электросистема (252907130) LW500KN 500KN, 500KSN Система вентиляции LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт M16

Заводской номер: 805100348 Количество на модель: 4
805100348
4
2

Номер детали на чертеже:

2

Сборка сварочного капота

Заводской номер: 252907161 Количество на модель: 1
252907161
1
3

Номер детали на чертеже:

3

Болт М10х30

Заводской номер: 805000043 Количество на модель: 12
805000043
12
4

Номер детали на чертеже:

4

Шайба 10

Заводской номер: 805300102 Количество на модель: 12
805300102
12
5

Номер детали на чертеже:

5

Шайба 10

Заводской номер: 805300014 Количество на модель: 16
805300014
16
6

Номер детали на чертеже:

6

Сборка материалов для снижения шума

Заводской номер: 252907195 Количество на модель: 1
252907195
1
7

Номер детали на чертеже:

7

Перекрышка

Заводской номер: 252907189 Количество на модель: 1
252907189
1
8

Номер детали на чертеже:

8

Правая дверь

Заводской номер: 251806100 Количество на модель: 1
251806100
1
9

Номер детали на чертеже:

9

Правая нижняя дверь

Заводской номер: 252907158 Количество на модель: 1
252907158
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: 805300113 Количество на модель: 26
805300113
26
11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: 805300018 Количество на модель: 26
805300018
26
12

Номер детали на чертеже:

12

Болт M12x35

Заводской номер: 805000048 Количество на модель: 22
805000048
22
13

Номер детали на чертеже:

13

Штифт

Заводской номер: 805600301 Количество на модель: 4
805600301
4
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 803074410 Количество на модель: 2
803074410
2
15

Номер детали на чертеже:

15

Левая нижняя дверь

Заводской номер: 252907153 Количество на модель: 1
252907153
1
16

Номер детали на чертеже:

16

Левая дверь

Заводской номер: 251806089 Количество на модель: 1
251806089
1
17

Номер детали на чертеже:

17

Замок двери

Заводской номер: 803074424 Количество на модель: 2
803074424
2
18

Номер детали на чертеже:

18

Гайка М6

Заводской номер: 805200053 Количество на модель: 8
805200053
8
19

Номер детали на чертеже:

19

Шайба М6

Заводской номер: 805300029 Количество на модель: 8
805300029
8
20

Номер детали на чертеже:

20

Шайба М6

Заводской номер: 805300030 Количество на модель: 8
805300030
8
21

Номер детали на чертеже:

21

Уплотнение двери

Заводской номер: 801902763 Количество на модель: 1
801902763
1
22

Номер детали на чертеже:

22

Воздушная пружина

Заводской номер: 801701502 Количество на модель: 4
801701502
4
23

Номер детали на чертеже:

23

35 декоративных накладок

Заводской номер: 801968857 Количество на модель: 1
801968857
1
24

Номер детали на чертеже:

24

Левая дверка

Заводской номер: 251806111 Количество на модель: 1
251806111
1
25

Номер детали на чертеже:

25

Замок двери

Заводской номер: 802138398 Количество на модель: 4
802138398
4
26

Номер детали на чертеже:

26

Правая дверка

Заводской номер: 251806115 Количество на модель: 1
251806115
1
27

Номер детали на чертеже:

27

Задняя поручень

Заводской номер: 251806127 Количество на модель: 2
251806127
2
28

Номер детали на чертеже:

28

Шайба 8

Заводской номер: 805300117 Количество на модель: 4
805300117
4
29

Номер детали на чертеже:

29

Гнездо перил

Заводской номер: 251806139 Количество на модель: 4
251806139
4
30

Номер детали на чертеже:

30

Гайка М8

Заводской номер: 805200045 Количество на модель: 12
805200045
12
31

Номер детали на чертеже:

31

Болт M10x45

Заводской номер: 805000713 Количество на модель: 4
805000713
4
32

Номер детали на чертеже:

32

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
33

Номер детали на чертеже:

33

Задний защитный кожух

Заводской номер: 252907194 Количество на модель: 1
252907194
1
34

Номер детали на чертеже:

34

Этикетка

Заводской номер: 250900479 Количество на модель: 1
250900479
1
35

Номер детали на чертеже:

35

Шайба 5

Заводской номер: 805300119 Количество на модель: 3
805300119
3
36

Номер детали на чертеже:

36

Шайба 5

Заводской номер: 805300109 Количество на модель: 3
805300109
3
37

Номер детали на чертеже:

37

Гайка M5

Заводской номер: 805200046 Количество на модель: 3
805200046
3
38

Номер детали на чертеже:

38

Шайба 8

Заводской номер: 805300069 Количество на модель: 20
805300069
20
39

Номер детали на чертеже:

39

Шайба 8

Заводской номер: 805300010 Количество на модель: 20
805300010
20
40

Номер детали на чертеже:

40

Болт М8х20

Заводской номер: 805000018 Количество на модель: 8
805000018
8
41

Номер детали на чертеже:

41

Болт М12х30

Заводской номер: 805000716 Количество на модель: 4
805000716
4
