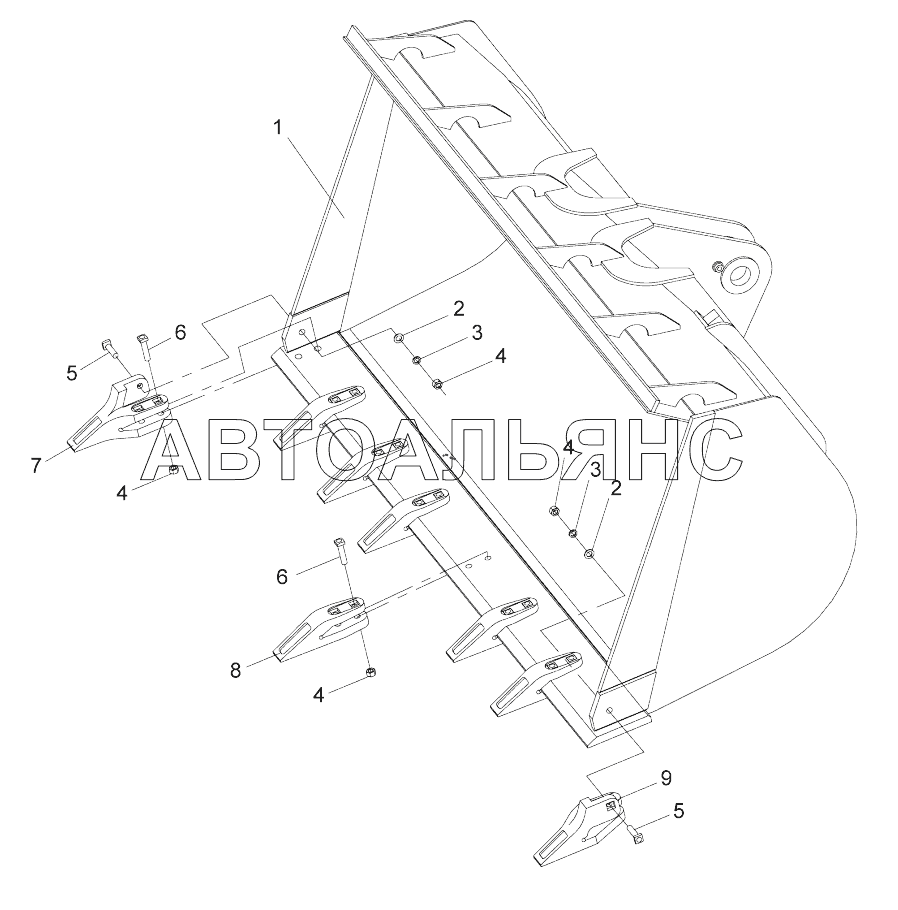

Ковш-лопата стандартной компоновки (3.0) 253000506 LW500KN 500KN, 500KSN. Каталог 2013г.

Рабочий рычажный механизм LW500KN 500KN, 500KSN Ковш-лопата стандартной компоновки (2.7) 253000538 LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш-лопата

Заводской номер: 252101814 Количество на модель: 1
252101814
1
2

Номер детали на чертеже:

2

Шайба 20

Заводской номер: 805300112 Количество на модель: 18
805300112
18
3

Номер детали на чертеже:

3

Шайба 20

Заводской номер: 805300023 Количество на модель: 18
805300023
18
4

Номер детали на чертеже:

4

Гайка М20

Заводской номер: 805200052 Количество на модель: 18
805200052
18
5

Номер детали на чертеже:

5

Болт

Заводской номер: 805002220 Количество на модель: 2
805002220
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 805002221 Количество на модель: 16
805002221
16
7

Номер детали на чертеже:

7

Правый боковой зуб

Заводской номер: 252101812 Количество на модель: 1
252101812
1
8

Номер детали на чертеже:

8

Зуб ковша-лопаты

Заводской номер: 252101813 Количество на модель: 6
252101813
6
9

Номер детали на чертеже:

9

Левый боковой зуб

Заводской номер: 252101811 Количество на модель: 1
252101811
1
