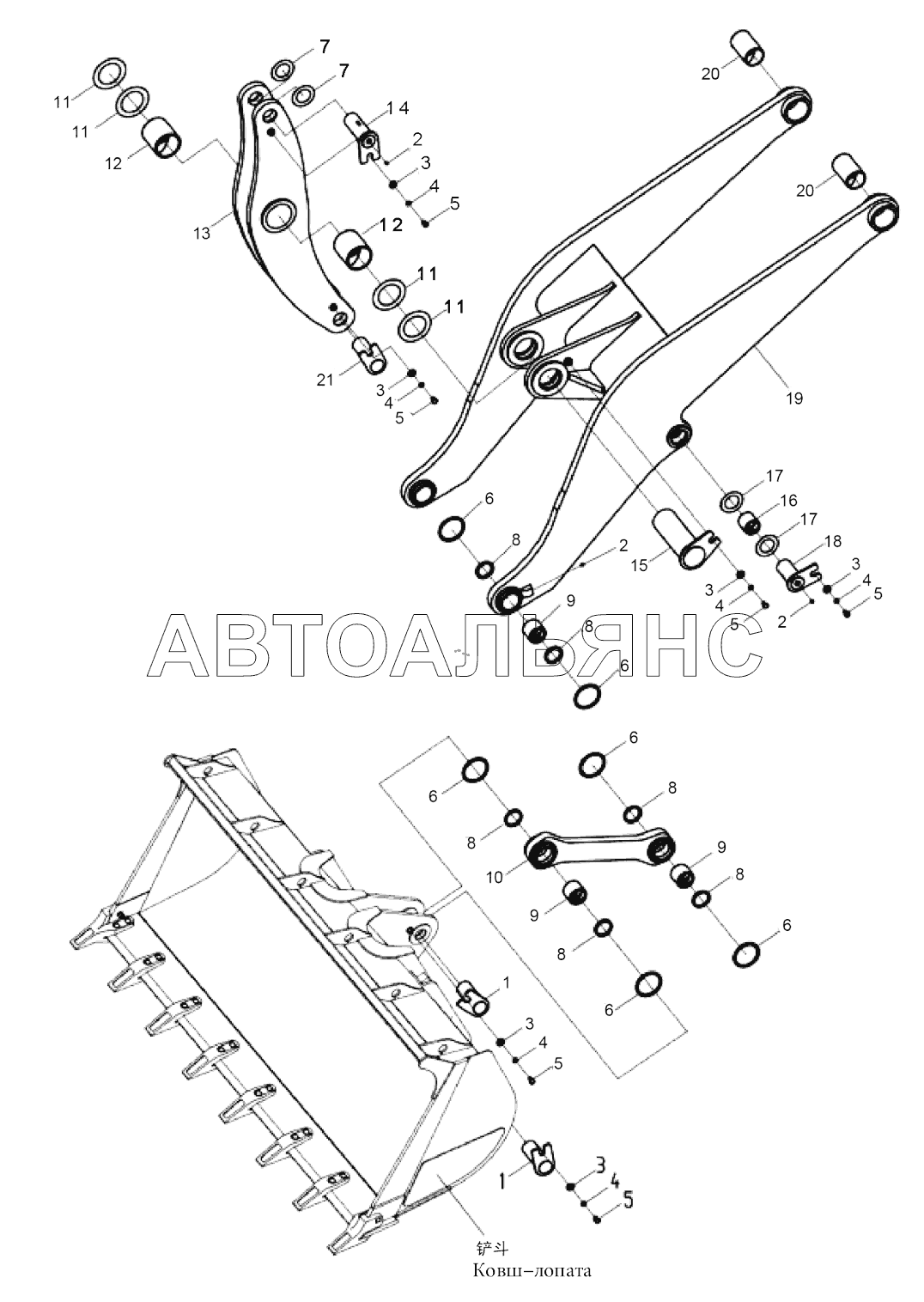

Рабочий рычажный механизм LW500KN 500KN, 500KSN. Каталог 2013г.

Распределительный клапан GDF-32 LW500KN 500KN, 500KSN Ковш-лопата стандартной компоновки (3.0) 253000506 LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Мелкая высокоразгрузочная стрела

Заводской номер: 252111516 Количество на модель: 1
252111516
1

Номер детали на чертеже:

Движущаяся стрела при наибольшей высоте разгрузки

Заводской номер: 252111655 Количество на модель: 1
252111655
1

Номер детали на чертеже:

Трехсекционная движущаяся стрела

Заводской номер: 252111659 Количество на модель: 1
252111659
1

Номер детали на чертеже:

Качающаяся стрела при наибольшей высоте разгрузки

Заводской номер: 252111658 Количество на модель: 1
252111658
1

Номер детали на чертеже:

Трехсекционная движущаяся стрела

Заводской номер: 252111663 Количество на модель: 1
252111663
1

Номер детали на чертеже:

Тяга при наибольшей высоте разгрузки

Заводской номер: 252111656 Количество на модель: 1
252111656
1

Номер детали на чертеже:

Малая тяга при большой высоте разгрузки

Заводской номер: 252111517 Количество на модель: 1
252111517
1
1

Номер детали на чертеже:

1

Палец ковша

Заводской номер: 252102677 Количество на модель: 3
252102677
3
2

Номер детали на чертеже:

2

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 8
801100336
8
3

Номер детали на чертеже:

3

Колодка

Заводской номер: 250400159 Количество на модель: 8
250400159
8
4

Номер детали на чертеже:

4

Шайба 16

Заводской номер: 805300011 Количество на модель: 8
805300011
8
5

Номер детали на чертеже:

5

Болт М16х25

Заводской номер: 805000022 Количество на модель: 8
805000022
8
6

Номер детали на чертеже:

6

О-образное кольцо

Заводской номер: 252100394 Количество на модель: 8
252100394
8
7

Номер детали на чертеже:

7

Регулирующая шайба

Заводской номер: 269900193 Количество на модель: 4
269900193
4
9

Номер детали на чертеже:

9

Втулка вала

Заводской номер: 252111346 Количество на модель: 4
252111346
4
9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: 803164070 Количество на модель: 8
803164070
8
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 252111347 Количество на модель: 1
252111347
1
11

Номер детали на чертеже:

11

Регулирующая шайба

Заводской номер: 269900195 Количество на модель: 4
269900195
4
12

Номер детали на чертеже:

12

Втулка вала

Заводской номер: 251806000 Количество на модель: 2
251806000
2
13

Номер детали на чертеже:

13

Качалка

Заводской номер: 251805998 Количество на модель: 1
251805998
1
14

Номер детали на чертеже:

14

Палец цилиндра качалки

Заводской номер: 252100419 Количество на модель: 1
252100419
1
15

Номер детали на чертеже:

15

Палец балки качалки

Заводской номер: 251806002 Количество на модель: 1
251806002
1
16

Номер детали на чертеже:

16

Втулка вала

Заводской номер: 252100390 Количество на модель: 2
252100390
2
17

Номер детали на чертеже:

17

Регулирующая шайба

Заводской номер: 252101316 Количество на модель: 8
252101316
8
18

Номер детали на чертеже:

18

Палец цилиндра стрелы

Заводской номер: 250400158 Количество на модель: 2
250400158
2
19

Номер детали на чертеже:

19

Стрела

Заводской номер: 252111344 Количество на модель: 1
252111344
1
20

Номер детали на чертеже:

20

Втулка вала

Заводской номер: 252904529 Количество на модель: 2
252904529
2
21

Номер детали на чертеже:

21

Палец рычага качалки

Заводской номер: 251806004 Количество на модель: 1
251806004
1
