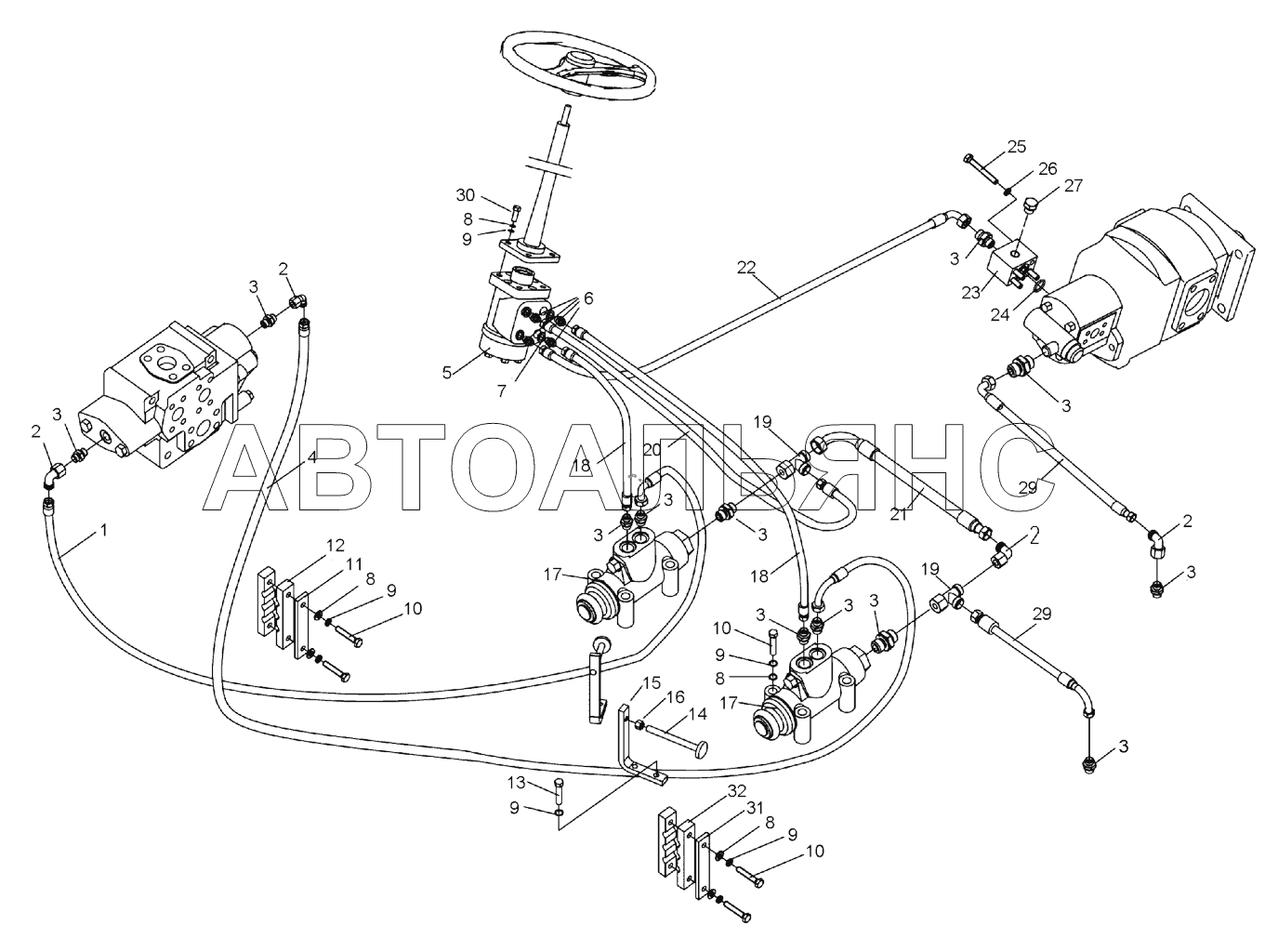

Серво-гидросистема LW500KN 500KN, 500KSN. Каталог 2013г.

Гидросистема поворота (252907097) LW500KSN 500KN, 500KSN Серво-гидросистема (252901512) LW500KSN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гибкий рукав в сборе

Заводской номер: 252900272 Количество на модель: 1
252900272
1
2

Номер детали на чертеже:

2

Соединение

Заводской номер: 803164245 Количество на модель: 3
803164245
3
3

Номер детали на чертеже:

3

Соединение

Заводской номер: 805002295 Количество на модель: 12
805002295
12
4

Номер детали на чертеже:

4

Гибкий рукав в сборе

Заводской номер: 252900273 Количество на модель: 1
252900273
1
5

Номер детали на чертеже:

5

Инфлектор

Заводской номер: 250100112 Количество на модель: 1
250100112
1
6

Номер детали на чертеже:

6

Соединение

Заводской номер: 803201514 Количество на модель: 4
803201514
4
7

Номер детали на чертеже:

7

Шайба 20

Заводской номер: 805301413 Количество на модель: 4
805301413
4
8

Номер детали на чертеже:

8

Шайба 10

Заводской номер: 805300017 Количество на модель: 12
805300017
12
9

Номер детали на чертеже:

9

Шайба 10

Заводской номер: 805300014 Количество на модель: 20
805300014
20
10

Номер детали на чертеже:

10

Болт

Заводской номер: 805002280 Количество на модель: 12
805002280
12
11

Номер детали на чертеже:

11

Нажимная планка

Заводской номер: 252900289 Количество на модель: 1
252900289
1
12

Номер детали на чертеже:

12

Резиновая планка

Заводской номер: 252900290 Количество на модель: 2
252900290
2
13

Номер детали на чертеже:

13

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
14

Номер детали на чертеже:

14

Рычаг-ограничитель

Заводской номер: 252100501 Количество на модель: 2
252100501
2
15

Номер детали на чертеже:

15

Опора рычага-ограничителя

Заводской номер: 252900291 Количество на модель: 2
252900291
2
16

Номер детали на чертеже:

16

Гайка М12

Заводской номер: 805200069 Количество на модель: 2
805200069
2
17

Номер детали на чертеже:

17

Клапан-ограничитель

Заводской номер: 803004042 Количество на модель: 2
803004042
2
18

Номер детали на чертеже:

18

Гибкий рукав в сборе

Заводской номер: 252900274 Количество на модель: 2
252900274
2
19

Номер детали на чертеже:

19

Соединение тройника

Заводской номер: 803164243 Количество на модель: 2
803164243
2
20

Номер детали на чертеже:

20

Гибкий рукав в сборе

Заводской номер: 252900275 Количество на модель: 1
252900275
1
21

Номер детали на чертеже:

21

Гибкий рукав в сборе

Заводской номер: 252900276 Количество на модель: 1
252900276
1
22

Номер детали на чертеже:

22

Гибкий рукав в сборе

Заводской номер: 252900277 Количество на модель: 1
252900277
1
23

Номер детали на чертеже:

23

Блок соединений

Заводской номер: 252300510 Количество на модель: 1
252300510
1
24

Номер детали на чертеже:

24

О-образное уплотнительное кольцо

Заводской номер: 801100026 Количество на модель: 1
801100026
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 860101017 Количество на модель: 4
860101017
4
26

Номер детали на чертеже:

26

Шайба 8

Заводской номер: 805300010 Количество на модель: 4
805300010
4
27

Номер детали на чертеже:

27

Заглушка

Заводской номер: 803166449 Количество на модель: 1
803166449
1
29

Номер детали на чертеже:

29

Гибкий рукав в сборе

Заводской номер: 252900288 Количество на модель: 2
252900288
2
30

Номер детали на чертеже:

30

Болт М10х35

Заводской номер: 805000062 Количество на модель: 4
805000062
4
31

Номер детали на чертеже:

31

Нажимная планка

Заводской номер: 252900745 Количество на модель: 1
252900745
1
32

Номер детали на чертеже:

32

Резиновая планка

Заводской номер: 252901475 Количество на модель: 2
252901475
2
