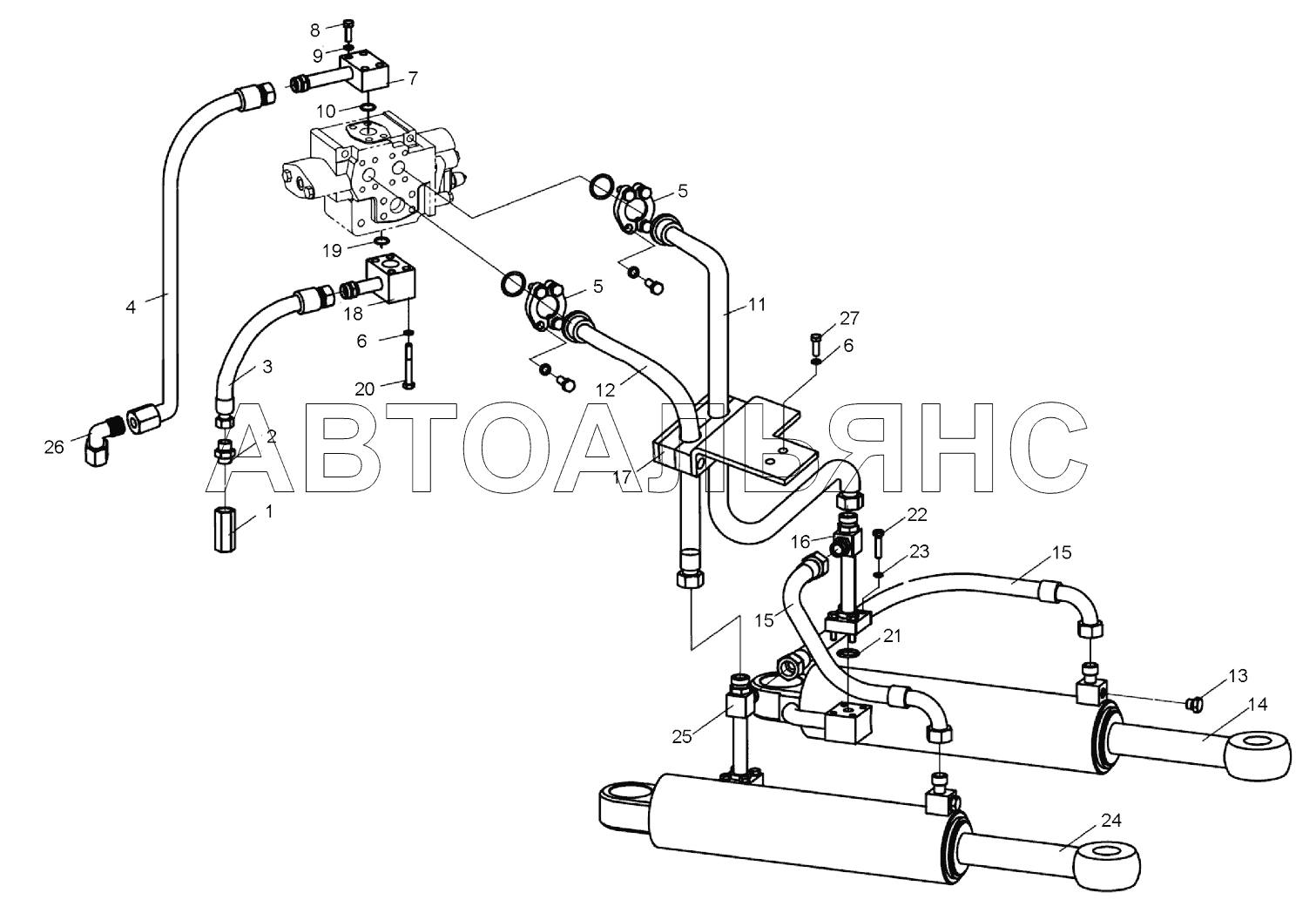

Гидросистема поворота (252907097) LW500KSN 500KN, 500KSN. Каталог 2013г.

Гидросистема поворота LW500KN 500KN, 500KSN Серво-гидросистема LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Односторонний клапан

Заводской номер: 803073807 Количество на модель: 1
803073807
1
2

Номер детали на чертеже:

2

Соединение

Заводской номер: 803164756 Количество на модель: 1
803164756
1
3

Номер детали на чертеже:

3

Гибкий рукав в сборе

Заводской номер: 252907104 Количество на модель: 1
252907104
1
4

Номер детали на чертеже:

4

Гибкий рукав в сборе

Заводской номер: 252907105 Количество на модель: 1
252907105
1
5

Номер детали на чертеже:

5

Блок фланцев

Заводской номер: 803164234 Количество на модель: 2
803164234
2
6

Номер детали на чертеже:

6

Шайба 10

Заводской номер: 805300014 Количество на модель: 6
805300014
6
7

Номер детали на чертеже:

7

Блок возвратного масла

Заводской номер: 252907106 Количество на модель: 1
252907106
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 805000064 Количество на модель: 4
805000064
4
9

Номер детали на чертеже:

9

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
10

Номер детали на чертеже:

10

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 1
801100148
1
11

Номер детали на чертеже:

11

Гибкий рукав в сборе

Заводской номер: 252907218 Количество на модель: 1
252907218
1
12

Номер детали на чертеже:

12

Гибкий рукав в сборе

Заводской номер: 252900767 Количество на модель: 1
252900767
1
13

Номер детали на чертеже:

13

Заглушка

Заводской номер: 803166449 Количество на модель: 2
803166449
2
14

Номер детали на чертеже:

14

Поворотный цилиндр направо

Заводской номер: 803004323 Количество на модель: 1
803004323
1
15

Номер детали на чертеже:

15

Гибкий рукав в сборе

Заводской номер: 252900268 Количество на модель: 2
252900268
2
16

Номер детали на чертеже:

16

Соединение тройника

Заводской номер: 252900269 Количество на модель: 1
252900269
1
17

Номер детали на чертеже:

17

Блок трубных хомутов

Заводской номер: 252907216 Количество на модель: 1
252907216
1
18

Номер детали на чертеже:

18

Блок соединений

Заводской номер: 252907109 Количество на модель: 1
252907109
1
19

Номер детали на чертеже:

19

О-образное кольцо 32.5x3.55G

Заводской номер: 801100068 Количество на модель: 1
801100068
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 805001918 Количество на модель: 4
805001918
4
21

Номер детали на чертеже:

21

О-образное кольцо 25x3.55G

Заводской номер: 801100120 Количество на модель: 2
801100120
2
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 805000089 Количество на модель: 8
805000089
8
23

Номер детали на чертеже:

23

Шайба 8

Заводской номер: 805300010 Количество на модель: 8
805300010
8
24

Номер детали на чертеже:

24

Левый поворотный цилиндр

Заводской номер: 803004324 Количество на модель: 1
803004324
1
25

Номер детали на чертеже:

25

Соединение тройника

Заводской номер: 252903955 Количество на модель: 1
252903955
1
26

Номер детали на чертеже:

26

Отвод

Заводской номер: 803163638 Количество на модель: 1
803163638
1
27

Номер детали на чертеже:

27

Болт М10х30

Заводской номер: 805000043 Количество на модель: 2
805000043
2
