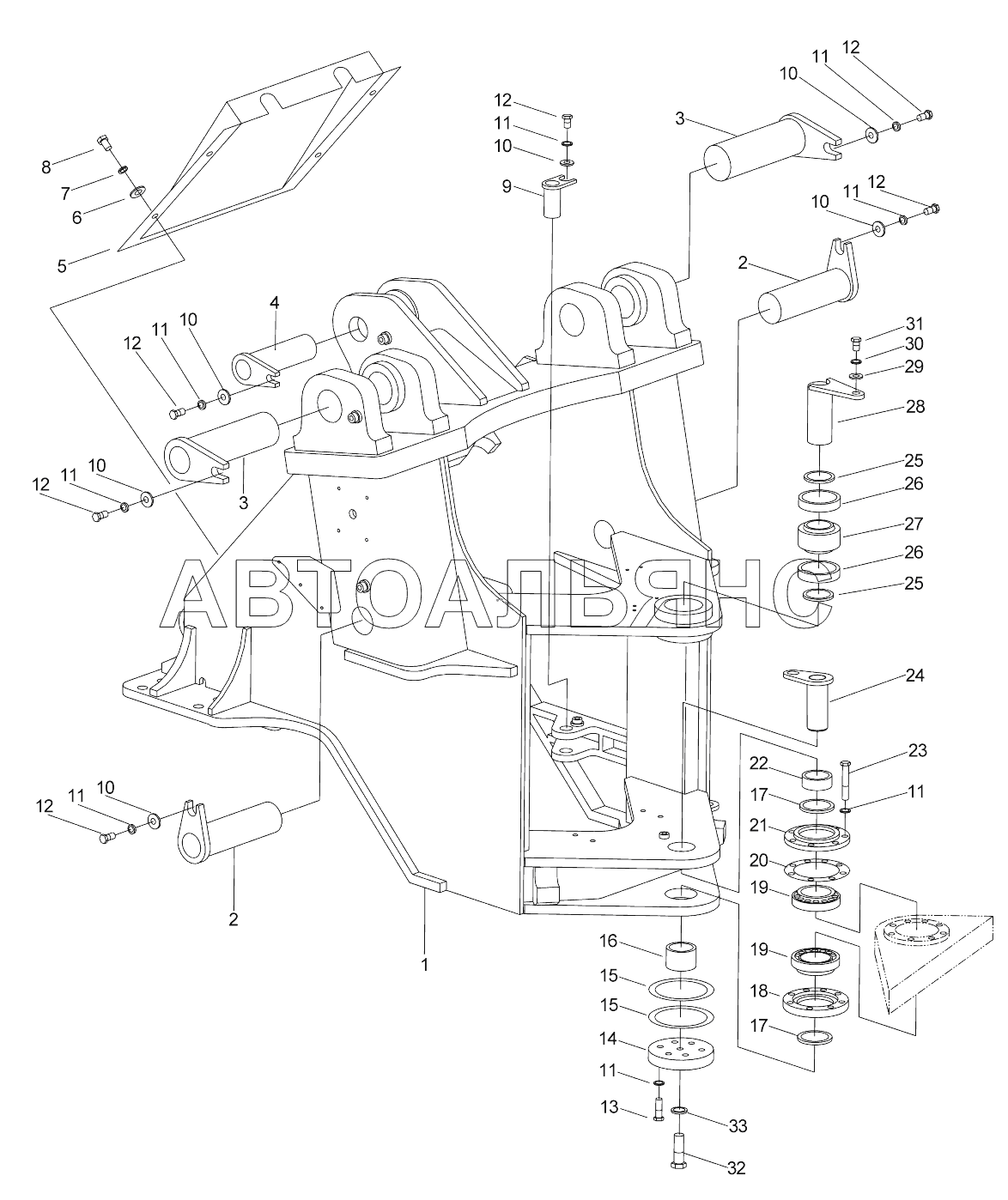

Передняя рама LW500KN 500KN, 500KSN. Каталог 2013г.

Системы тележки LW500KN 500KN, 500KSN Заливная труба передней рамы в сборе LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передняя рама

Заводской номер: 252900508 Количество на модель: 1
252900508
1
2

Номер детали на чертеже:

2

Палец цилиндра стрелы - передней рамы

Заводской номер: 252100574 Количество на модель: 2
252100574
2
3

Номер детали на чертеже:

3

Стрела - передней рамы

Заводской номер: 252904920 Количество на модель: 2
252904920
2
4

Номер детали на чертеже:

4

Палец опрокидывающего коробка - передней рамы

Заводской номер: 252900387 Количество на модель: 1
252900387
1
5

Номер детали на чертеже:

5

Передний капот

Заводской номер: 252900552 Количество на модель: 1
252900552
1
6

Номер детали на чертеже:

6

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
7

Номер детали на чертеже:

7

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
8

Номер детали на чертеже:

8

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
9

Номер детали на чертеже:

9

Шворень

Заводской номер: 251400276 Количество на модель: 2
251400276
2
10

Номер детали на чертеже:

10

Шайба 16

Заводской номер: 805300111 Количество на модель: 7
805300111
7
11

Номер детали на чертеже:

11

Шайба 16

Заводской номер: 805300011 Количество на модель: 25
805300011
25
12

Номер детали на чертеже:

12

Болт М16х25

Заводской номер: 805000022 Количество на модель: 7
805000022
7
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 805000281 Количество на модель: 10
805000281
10
14

Номер детали на чертеже:

14

Установочная планка

Заводской номер: 252903800 Количество на модель: 1
252903800
1
15

Номер детали на чертеже:

15

Регулирующая шайба

Заводской номер: 252900351 Количество на модель: 2
252900351
2
16

Номер детали на чертеже:

16

Нижняя втулка

Заводской номер: 252900352 Количество на модель: 1
252900352
1
17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: 803164083 Количество на модель: 2
803164083
2
18

Номер детали на чертеже:

18

Крышка нижнего подшипника

Заводской номер: 252900353 Количество на модель: 1
252900353
1
19

Номер детали на чертеже:

19

Подшипник

Заводской номер: 800500278 Количество на модель: 2
800500278
2
20

Номер детали на чертеже:

20

Регулирующая шайба

Заводской номер: 251400267 Количество на модель: 2
251400267
2
21

Номер детали на чертеже:

21

Крышка верхнего подшипника

Заводской номер: 252900354 Количество на модель: 1
252900354
1
22

Номер детали на чертеже:

22

Верхняя втулка

Заводской номер: 252900355 Количество на модель: 1
252900355
1
23

Номер детали на чертеже:

23

Болт М16х100

Заводской номер: 805000217 Количество на модель: 8
805000217
8
24

Номер детали на чертеже:

24

Нижний шарнирный палец

Заводской номер: 252903797 Количество на модель: 1
252903797
1
25

Номер детали на чертеже:

25

Уплотнительное кольцо

Заводской номер: 803164070 Количество на модель: 2
803164070
2
26

Номер детали на чертеже:

26

Сепаратор подшипника

Заводской номер: 252900754 Количество на модель: 2
252900754
2
27

Номер детали на чертеже:

27

Откидной подшипник

Заводской номер: 800511235 Количество на модель: 1
800511235
1
28

Номер детали на чертеже:

28

Верхний шарнирный палец

Заводской номер: 252900390 Количество на модель: 1
252900390
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 250400150 Количество на модель: 1
250400150
1
30

Номер детали на чертеже:

30

Шайба 20

Заводской номер: 805300023 Количество на модель: 1
805300023
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 252903801 Количество на модель: 1
252903801
1
33

Номер детали на чертеже:

33

Washer

Заводской номер: 805300048 Количество на модель: 1
805300048
1
