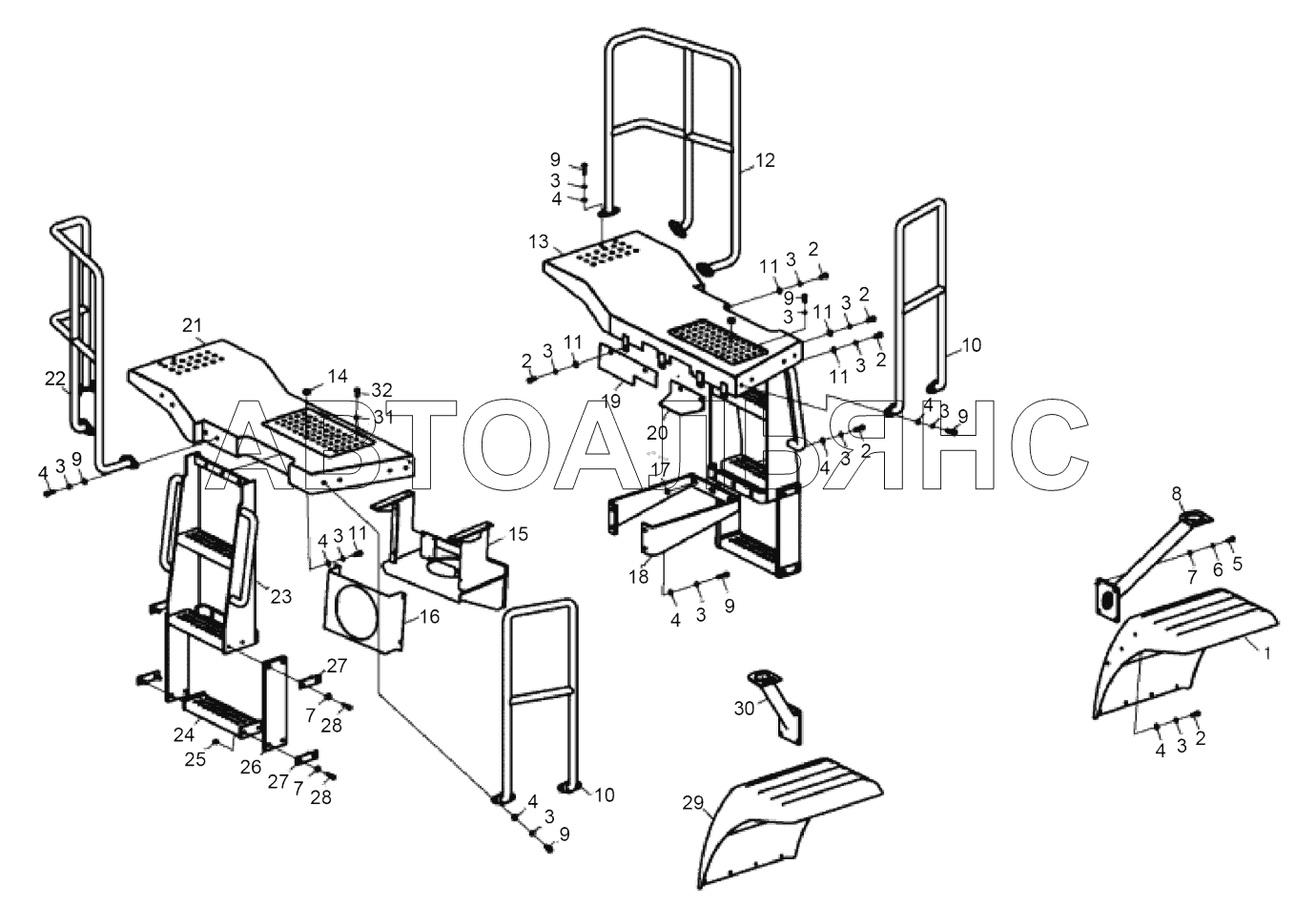

Системы тележки LW500KN 500KN, 500KSN. Каталог 2013г.

Обод колеса (800302356) LW500KN 500KN, 500KSN Передняя рама LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правый брызговик

Заводской номер: 253000638 Количество на модель: 1
253000638
1
2

Номер детали на чертеже:

2

Болт М12х30

Заводской номер: 805000716 Количество на модель: 24
805000716
24
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 805300018 Количество на модель: 54
805300018
54
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300020 Количество на модель: 50
805300020
50
5

Номер детали на чертеже:

5

Болт М10х30

Заводской номер: 805000043 Количество на модель: 8
805000043
8
6

Номер детали на чертеже:

6

Шайба 10

Заводской номер: 805300014 Количество на модель: 24
805300014
24
7

Номер детали на чертеже:

7

Шайба 10

Заводской номер: 805300017 Количество на модель: 8
805300017
8
8

Номер детали на чертеже:

8

Правый каркас для фары

Заводской номер: 252103047 Количество на модель: 1
252103047
1
8

Номер детали на чертеже:

8

Правый каркас для фары

Заводской номер: 253000214 Количество на модель: 1
253000214
1
9

Номер детали на чертеже:

9

Болт M12x40

Заводской номер: 805000045 Количество на модель: 38
805000045
38
10

Номер детали на чертеже:

10

Передние ограждения

Заводской номер: 253002611 Количество на модель: 2
253002611
2
11

Номер детали на чертеже:

11

Washer

Заводской номер: 805300113 Количество на модель: 12
805300113
12
12

Номер детали на чертеже:

12

Право-задние защитные перлила

Заводской номер: 253002639 Количество на модель: 1
253002639
1
13

Номер детали на чертеже:

13

Сварочная деталь правой обшивки

Заводской номер: 253002642 Количество на модель: 1
253002642
1
14

Номер детали на чертеже:

14

Резиновая втулка

Заводской номер: 252400188 Количество на модель: 2
252400188
2
15

Номер детали на чертеже:

15

Опора в сборе

Заводской номер: 252907256 Количество на модель: 1
252907256
1
16

Номер детали на чертеже:

16

Перекрышка

Заводской номер: 252907267 Количество на модель: 1
252907267
1
17

Номер детали на чертеже:

17

Гайка М12

Заводской номер: 805200049 Количество на модель: 3
805200049
3
18

Номер детали на чертеже:

18

Опора правой лестницы

Заводской номер: 253002647 Количество на модель: 1
253002647
1
19

Номер детали на чертеже:

19

Левой передний защитный кожух

Заводской номер: 252907229 Количество на модель: 1
252907229
1
20

Номер детали на чертеже:

20

Левой задний защитный кожух

Заводской номер: 252907230 Количество на модель: 2
252907230
2
21

Номер детали на чертеже:

21

Сварочная деталь левой обшивки

Заводской номер: 253002619 Количество на модель: 1
253002619
1
22

Номер детали на чертеже:

22

Лево-задние защитные перила

Заводской номер: 253002614 Количество на модель: 1
253002614
1
23

Номер детали на чертеже:

23

Сварочная деталь лестницы

Заводской номер: 253001131 Количество на модель: 2
253001131
2
24

Номер детали на чертеже:

24

Педаль

Заводской номер: 253000649 Количество на модель: 2
253000649
2
25

Номер детали на чертеже:

25

Резиновая планка

Заводской номер: 253000647 Количество на модель: 4
253000647
4
26

Номер детали на чертеже:

26

Гайка М10

Заводской номер: 805200048 Количество на модель: 16
805200048
16
27

Номер детали на чертеже:

27

Нажимная планка

Заводской номер: 253000646 Количество на модель: 8
253000646
8
28

Номер детали на чертеже:

28

Болт M10x45

Заводской номер: 805000713 Количество на модель: 16
805000713
16
29

Номер детали на чертеже:

29

Левый брызговик

Заводской номер: 253000634 Количество на модель: 1
253000634
1
30

Номер детали на чертеже:

30

Левый брызговик

Заводской номер: 253000215 Количество на модель: 1
253000215
1
30

Номер детали на чертеже:

30

Левый каркас для фары

Заводской номер: 252103046 Количество на модель: 1
252103046
1
31

Номер детали на чертеже:

31

Шайба 5

Заводской номер: 805300119 Количество на модель: 4
805300119
4
32

Номер детали на чертеже:

32

Bolt

Заводской номер: 805002053 Количество на модель:
805002053
