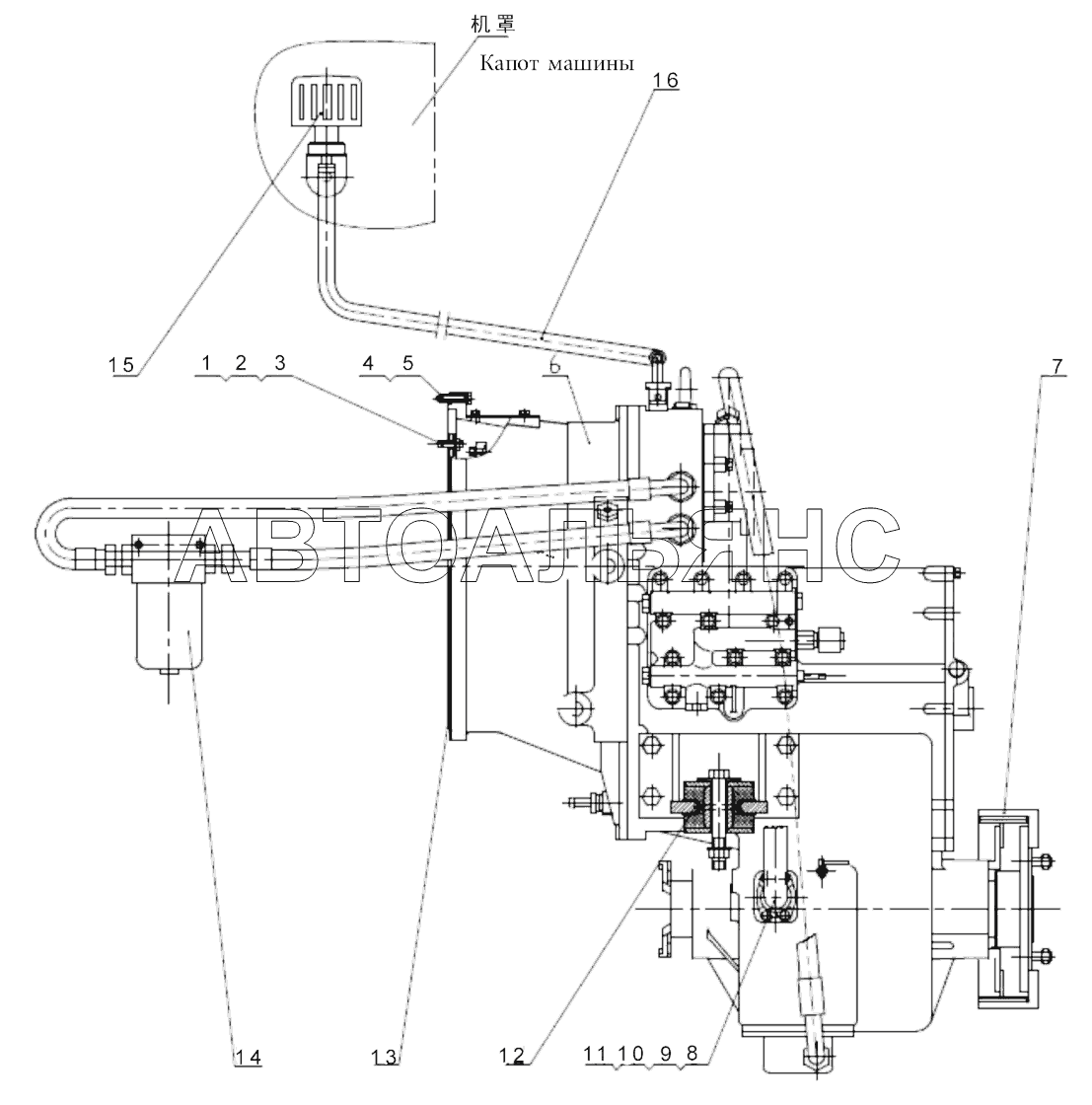

Система двойного переключения LW500KN 500KN, 500KSN. Каталог 2013г.

Магистраль радиатора масла двойного переключения LW500KN 500KN, 500KSN Опора в сборе LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шпилька AM10x1x20

Заводской номер: 805002236 Количество на модель: 12
805002236
12
2

Номер детали на чертеже:

2

Шайба 10

Заводской номер: 805300014 Количество на модель: 12
805300014
12
3

Номер детали на чертеже:

3

Гайка M10x1

Заводской номер: 805200090 Количество на модель: 12
805200090
12
4

Номер детали на чертеже:

4

Болт M12x45

Заводской номер: 805000014 Количество на модель: 12
805000014
12
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: 805300018 Количество на модель: 12
805300018
12
6

Номер детали на чертеже:

6

КПП с малой скоростью оборотов в сборе

Заводской номер: 272200259 Количество на модель: 1
272200259
1
7

Номер детали на чертеже:

7

Тормоз

Заводской номер: 250200519 Количество на модель: 1
250200519
1
8

Номер детали на чертеже:

8

О-образное кольцо

Заводской номер: 803164128 Количество на модель: 1
803164128
1
9

Номер детали на чертеже:

9

Болт М10х30

Заводской номер: 805002174 Количество на модель: 4
805002174
4
10

Номер детали на чертеже:

10

Заправочная труба

Заводской номер: 252001386 Количество на модель:
252001386
11

Номер детали на чертеже:

11

Заправочная крышка

Заводской номер: 252000114 Количество на модель:
252000114
12

Номер детали на чертеже:

12

Опора в сборе

Заводской номер: 252903975 Количество на модель:
252903975
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 250200162 Количество на модель:
250200162
14

Номер детали на чертеже:

14

Монтаж фильтра

Заводской номер: 252907303 Количество на модель:
252907303
15

Номер детали на чертеже:

15

Блок респиранта

Заводской номер: 251806247 Количество на модель:
251806247
16

Номер детали на чертеже:

16

Резиновая труба

Заводской номер: 803163994 Количество на модель:
803163994
