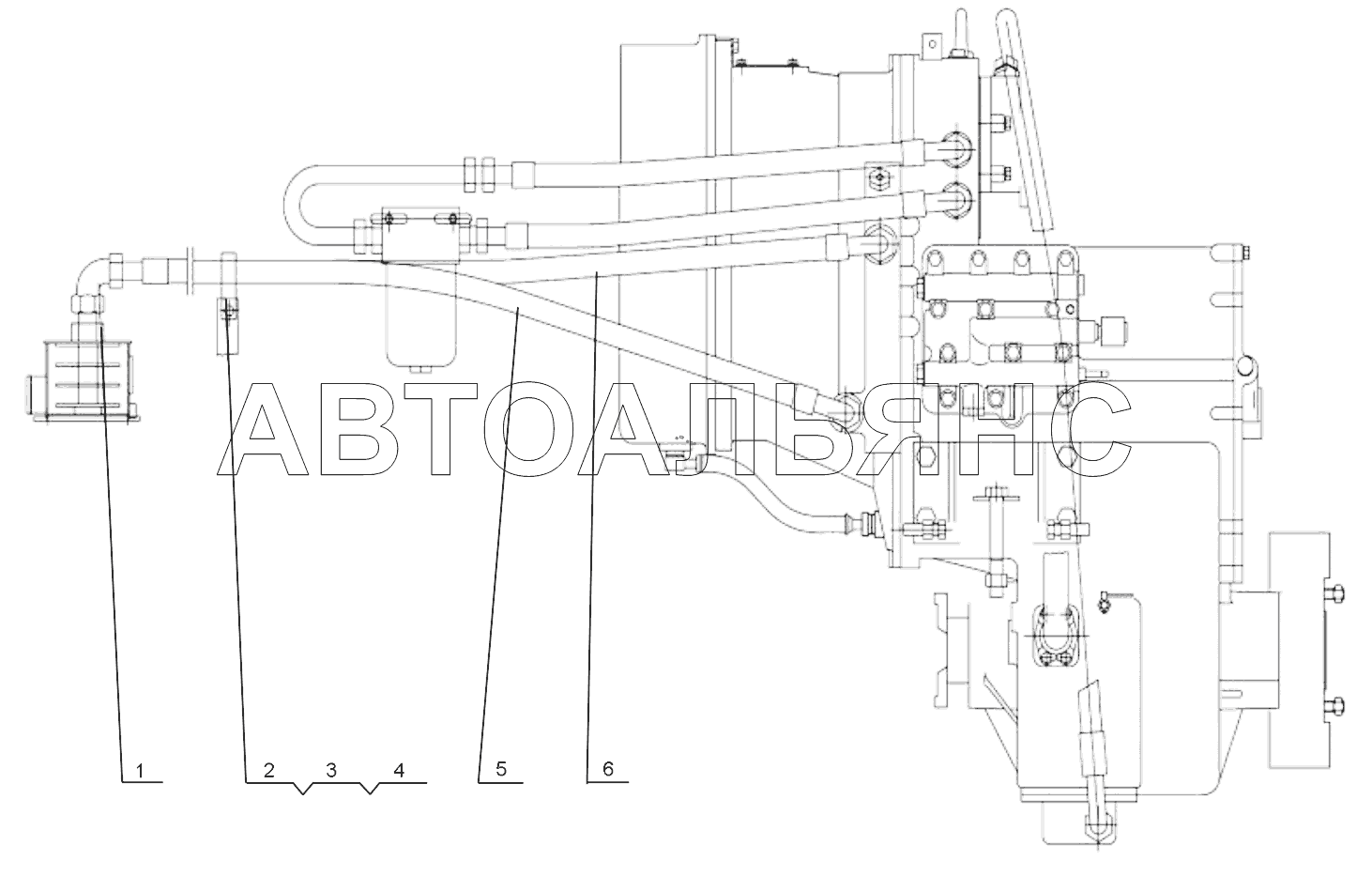

Магистраль радиатора масла двойного переключения LW500KN 500KN, 500KSN. Каталог 2013г.

Магистраль радиатора гидравлического масла LW500KN 500KN, 500KSN Система двойного переключения LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединение

Заводской номер: 803163650 Количество на модель: 2
803163650
2
2

Номер детали на чертеже:

2

Tuboclip

Заводской номер: 803164314 Количество на модель: 2
803164314
2
3

Номер детали на чертеже:

3

Болт М8х16

Заводской номер: 805000033 Количество на модель: 2
805000033
2
4

Номер детали на чертеже:

4

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
5

Номер детали на чертеже:

5

Резиновая труба в сборе

Заводской номер: 252900988 Количество на модель: 1
252900988
1
6

Номер детали на чертеже:

6

Резиновая труба в сборе

Заводской номер: 252900989 Количество на модель: 1
252900989
1
Магистраль радиатора гидравлического масла LW500KN 500KN, 500KSN Система двойного переключения LW500KN 500KN, 500KSN
