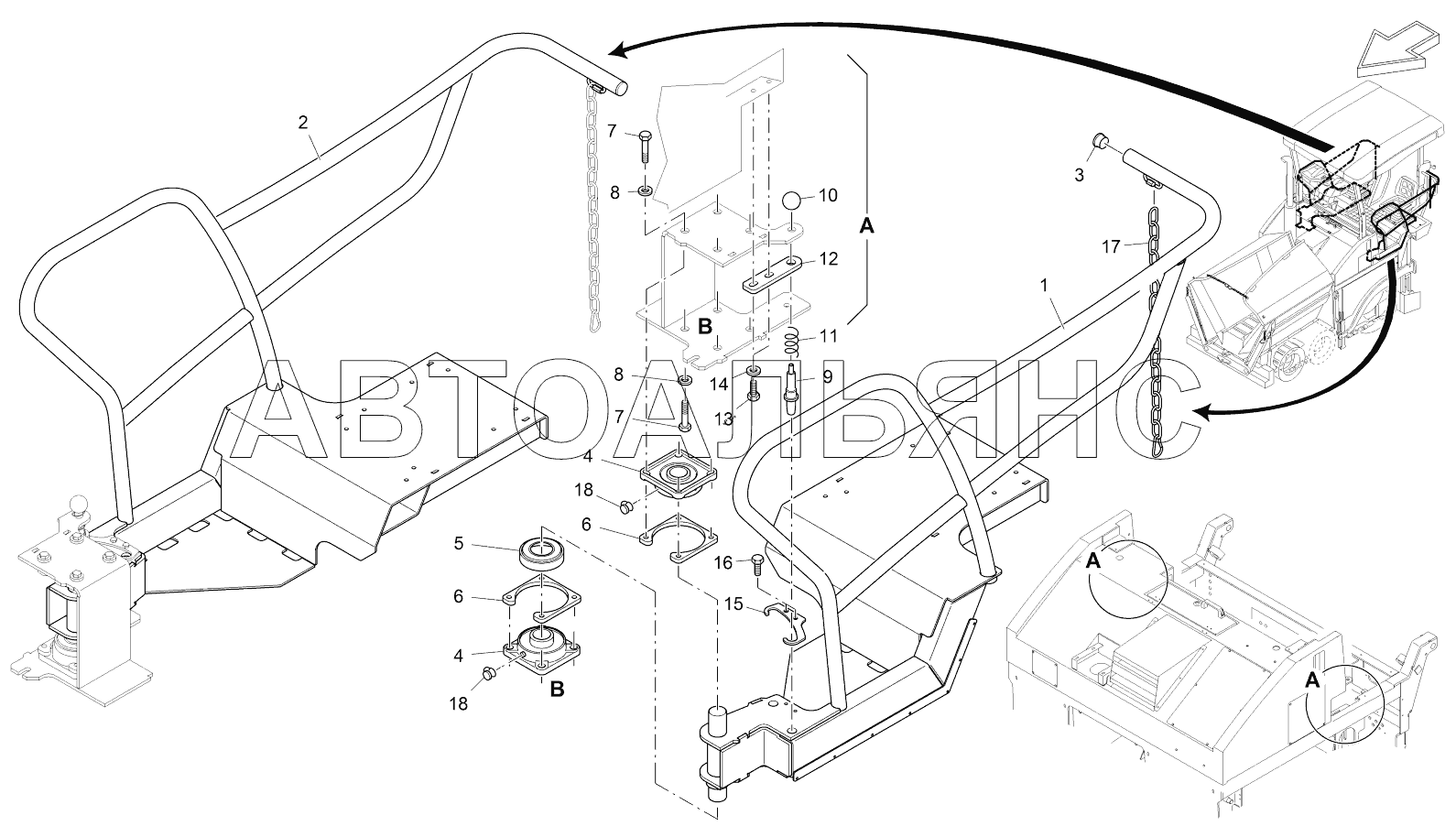

MOUNT FOR SEAT WITH GUARD RAIL SUPER 1103-2. Каталог 2016г.

STAGE SUPER 1103-2 DRIVER'S SEAT SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNT FOR SEAT WITH GUARD RAIL

Заводской номер: 2047519 Количество на модель: 1
2047519
1
2

Номер детали на чертеже:

2

MOUNT FOR SEAT WITH GUARD RAIL

Заводской номер: 2047640 Количество на модель: 1
2047640
1
3

Номер детали на чертеже:

3

LAMELLAR PLUG

Заводской номер: 4618202008 Количество на модель: 2
4618202008
2
4

Номер детали на чертеже:

4

BEARING

Заводской номер: 4611110001 Количество на модель: 4
4611110001
4
5

Номер детали на чертеже:

5

PROTECTIVE CAP

Заводской номер: 4618202011 Количество на модель: 2
4618202011
2
6

Номер детали на чертеже:

6

METAL PLATE

Заводской номер: 4602426046 Количество на модель: 4
4602426046
4
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 9512330933 Количество на модель: 16
9512330933
16
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 9501307349 Количество на модель: 16
9501307349
16
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 2052221 Количество на модель: 2
2052221
2
10

Номер детали на чертеже:

10

BALL HANDLE

Заводской номер: 9503400319 Количество на модель: 2
9503400319
2
11

Номер детали на чертеже:

11

COMPRESSION SPRING

Заводской номер: 2004620 Количество на модель: 2
2004620
2
12

Номер детали на чертеже:

12

METAL PLATE

Заводской номер: 2052211 Количество на модель: 2
2052211
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 9510300933 Количество на модель: 4
9510300933
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 9501057349 Количество на модель: 4
9501057349
4
15

Номер детали на чертеже:

15

STOPPER PLATE

Заводской номер: 2057609 Количество на модель: 2
2057609
2
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 9508160933 Количество на модель: 4
9508160933
4
17

Номер детали на чертеже:

17

CHAIN

Заводской номер: 4610312161 Количество на модель: 2
4610312161
2
18

Номер детали на чертеже:

18

PROTECTIVE CAP

Заводской номер: 9620020088 Количество на модель: 4
9620020088
4
