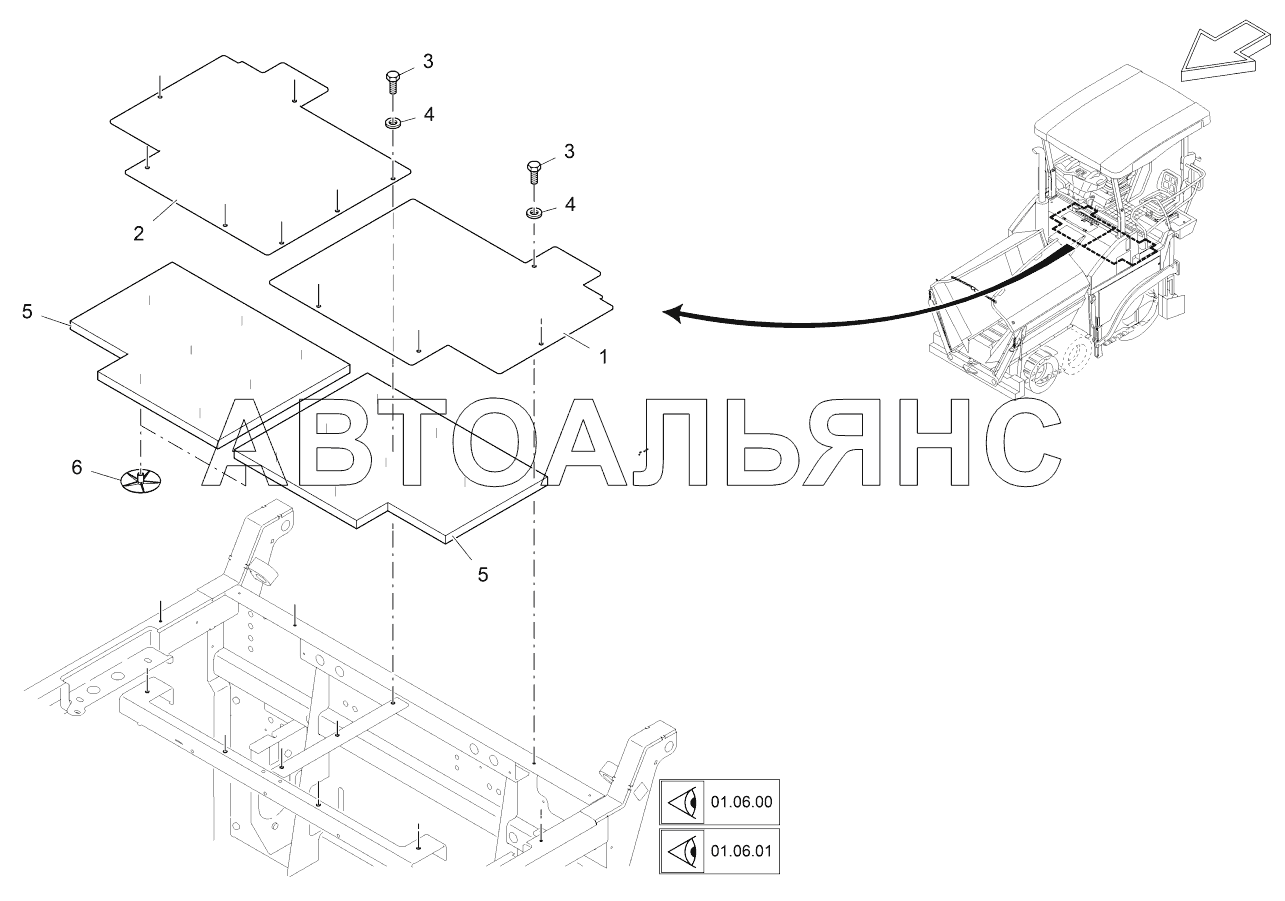

STAGE SUPER 1103-2. Каталог 2016г.

BRAKE UNIT SUPER 1103-2 MOUNT FOR SEAT WITH GUARD RAIL SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER PLATE, LEFT SIDE

Заводской номер: 2049099 Количество на модель: 1
2049099
1
1

Номер детали на чертеже:

1

COVER PLATE, LEFT SIDE

Заводской номер: 2216121 Количество на модель: 1
2216121
1
2

Номер детали на чертеже:

2

COVER PLATE, RIGHT SIDE

Заводской номер: 2049101 Количество на модель: 1
2049101
1
2

Номер детали на чертеже:

2

COVER PLATE, RIGHT SIDE

Заводской номер: 2216319 Количество на модель: 1
2216319
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 9508200933 Количество на модель: 11
9508200933
11
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 9500090440 Количество на модель: 11
9500090440
11
5

Номер детали на чертеже:

5

FOAM RUBBER

Заводской номер: 2216138 Количество на модель: 2
2216138
2
6

Номер детали на чертеже:

6

CAP

Заводской номер: 9642030041 Количество на модель: 14
9642030041
14
BRAKE UNIT SUPER 1103-2 MOUNT FOR SEAT WITH GUARD RAIL SUPER 1103-2
