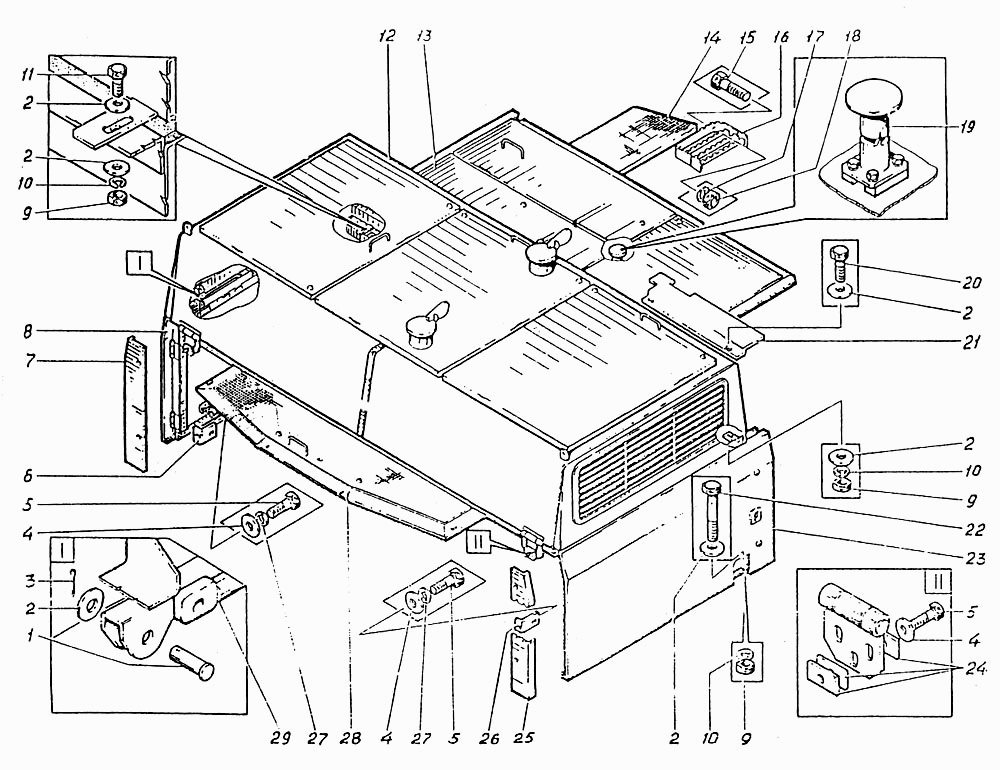

Установка капотов ЭО-5126

Установка рычага безопасности ЭО-5126 Капот силовой установки ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка капотов

Заводской номер: ЭО-5126.10.00.000сб Количество на модель:
ЭО-5126.10.00.000сб
1

Номер детали на чертеже:

1

Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80]

Заводской номер: Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80] Количество на модель: 2
Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80]
2
2

Номер детали на чертеже:

2

Шайба 10.02 [ГОСТ 11371-78]

Заводской номер: Шайба 10.02 [ГОСТ 11371-78] Количество на модель: 68
Шайба 10.02 [ГОСТ 11371-78]
68
3

Номер детали на чертеже:

3

Шплинт 3,2х20.019 [ГОСТ 397-79]

Заводской номер: Шплинт 3,2х20.019 [ГОСТ 397-79] Количество на модель: 2
Шплинт 3,2х20.019 [ГОСТ 397-79]
2
4

Номер детали на чертеже:

4

Шайба 16.02 [ГОСТ 11371-78]

Заводской номер: Шайба 16.02 [ГОСТ 11371-78] Количество на модель: 4
Шайба 16.02 [ГОСТ 11371-78]
4
5

Номер детали на чертеже:

5

Болт М16-8gх50.58 [ГОСТ 7798-70]

Заводской номер: Болт М16-8gх50.58 [ГОСТ 7798-70] Количество на модель: 10
Болт М16-8gх50.58 [ГОСТ 7798-70]
10
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: ЭО-5221.10.00.460-01сб Количество на модель: 2
ЭО-5221.10.00.460-01сб
2
7

Номер детали на чертеже:

7

Компенсатор

Заводской номер: ЭО-5221.10.00.001-01 Количество на модель: 1
ЭО-5221.10.00.001-01
1
8

Номер детали на чертеже:

8

Панель левая

Заводской номер: ЭО-5126.10.02.000сб Количество на модель: 1
ЭО-5126.10.02.000сб
1
9

Номер детали на чертеже:

9

Гайка М10-7Н.6 [ГОСТ 5915-70]

Заводской номер: Гайка М10-7Н.6 [ГОСТ 5915-70] Количество на модель: 34
Гайка М10-7Н.6 [ГОСТ 5915-70]
34
10

Номер детали на чертеже:

10

Шайба 10.65Г.05 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65Г.05 [ГОСТ 6402-70] Количество на модель: 34
Шайба 10.65Г.05 [ГОСТ 6402-70]
34
11

Номер детали на чертеже:

11

Болт М10-8gх25.58 [ГОСТ 7798-70]

Заводской номер: Болт М10-8gх25.58 [ГОСТ 7798-70] Количество на модель: 3
Болт М10-8gх25.58 [ГОСТ 7798-70]
3
12

Номер детали на чертеже:

12

Капот силовой установки

Заводской номер: ЭО-5126.10.01.000сб Количество на модель: 1
ЭО-5126.10.01.000сб
1
13

Номер детали на чертеже:

13

Блок крышек

Заводской номер: ЭО-5126.10.04.000сб Количество на модель: 1
ЭО-5126.10.04.000сб
1
14

Номер детали на чертеже:

14

Балкон

Заводской номер: ЭО-5126.10.00.100сб Количество на модель: 1
ЭО-5126.10.00.100сб
1
15

Номер детали на чертеже:

15

Болт М12-8gх50.58 [ГОСТ 7798-70]

Заводской номер: Болт М12-8gх50.58 [ГОСТ 7798-70] Количество на модель: 2
Болт М12-8gх50.58 [ГОСТ 7798-70]
2
16

Номер детали на чертеже:

16

Ступенька

Заводской номер: ЭО-5221.10.00.450-5сб Количество на модель: 1
ЭО-5221.10.00.450-5сб
1
17

Номер детали на чертеже:

17

Шайба 12.65Г.05 [ГОСТ 6402-70]

Заводской номер: Шайба 12.65Г.05 [ГОСТ 6402-70] Количество на модель: 2
Шайба 12.65Г.05 [ГОСТ 6402-70]
2
18

Номер детали на чертеже:

18

Гайка М12-7Н.6 [ГОСТ 5915-70]

Заводской номер: Гайка М12-7Н.6 [ГОСТ 5915-70] Количество на модель: 2
Гайка М12-7Н.6 [ГОСТ 5915-70]
2
19

Номер детали на чертеже:

19

Втулка

Заводской номер: Э4.10.00.001 Количество на модель: 1
Э4.10.00.001
1
20

Номер детали на чертеже:

20

Болт М10-8gх30.58 [ГОСТ 7798-70]

Заводской номер: Болт М10-8gх30.58 [ГОСТ 7798-70] Количество на модель: 21
Болт М10-8gх30.58 [ГОСТ 7798-70]
21
21

Номер детали на чертеже:

21

Настил

Заводской номер: Э4.10.00.005 Количество на модель: 1
Э4.10.00.005
1
22

Номер детали на чертеже:

22

Болт М10-8gх65.58 [ГОСТ 7798-70]

Заводской номер: Болт М10-8gх65.58 [ГОСТ 7798-70] Количество на модель: 8
Болт М10-8gх65.58 [ГОСТ 7798-70]
8
23

Номер детали на чертеже:

23

Панель правая

Заводской номер: ЭО-5126.10.03.000сб Количество на модель: 1
ЭО-5126.10.03.000сб
1
24

Номер детали на чертеже:

24

Накладка

Заводской номер: Э4.10.00.033 Количество на модель: 6
Э4.10.00.033
6
25

Номер детали на чертеже:

25

Компенсатор

Заводской номер: ЭО-5221.10.00.001 Количество на модель: 1
ЭО-5221.10.00.001
1
26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: ЭО-5221.10.00.460сб Количество на модель: 2
ЭО-5221.10.00.460сб
2
27

Номер детали на чертеже:

27

Шайба 16.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 16.65Г.016 [ГОСТ 6402-70] Количество на модель: 10
Шайба 16.65Г.016 [ГОСТ 6402-70]
10
28

Номер детали на чертеже:

28

Крышка задняя

Заводской номер: ЭО-5126.10.05.000сб Количество на модель: 1
ЭО-5126.10.05.000сб
1
29

Номер детали на чертеже:

29

Тяга

Заводской номер: ЭО-5126.10.00.130сб Количество на модель: 2
ЭО-5126.10.00.130сб
2
