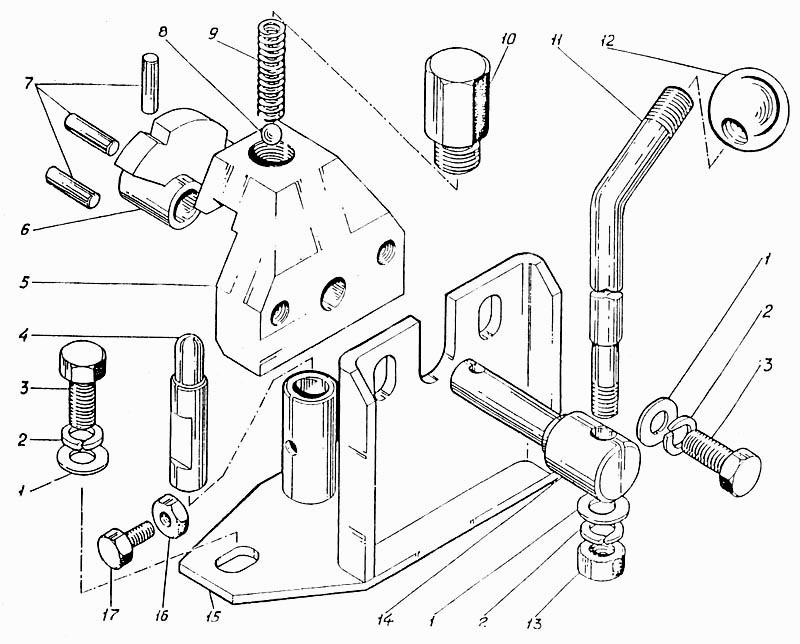

Установка рычага безопасности ЭО-5126

Управление ЭО-5126 Установка капотов ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка рычага безопасности

Заводской номер: Э4.04.39.000сб Количество на модель:
Э4.04.39.000сб
1

Номер детали на чертеже:

1

Шайба 10.01.016 [ГОСТ 11371-76]

Заводской номер: Шайба 10.01.016 [ГОСТ 11371-76] Количество на модель: 5
Шайба 10.01.016 [ГОСТ 11371-76]
5
2

Номер детали на чертеже:

2

Шайба 10.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65Г.016 [ГОСТ 6402-70] Количество на модель: 5
Шайба 10.65Г.016 [ГОСТ 6402-70]
5
3

Номер детали на чертеже:

3

Болт М10-8gх25.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М10-8gх25.46.016 [ГОСТ 7798-70] Количество на модель: 4
Болт М10-8gх25.46.016 [ГОСТ 7798-70]
4
4

Номер детали на чертеже:

4

Толкатель

Заводской номер: Э4.04.39.006 Количество на модель: 1
Э4.04.39.006
1
5

Номер детали на чертеже:

5

Упор

Заводской номер: Э4.04.39.007 Количество на модель: 1
Э4.04.39.007
1
6

Номер детали на чертеже:

6

Кулачок

Заводской номер: Э4.04.39.002 Количество на модель: 1
Э4.04.39.002
1
7

Номер детали на чертеже:

7

Штифт 8х25

Заводской номер: ОСТ3-2234-80 Количество на модель: 3
ОСТ3-2234-80
3
8

Номер детали на чертеже:

8

Шарик Б10-10010 [ЕТУ 5000]

Заводской номер: Шарик Б10-10010 [ЕТУ 5000] Количество на модель: 1
Шарик Б10-10010 [ЕТУ 5000]
1
9

Номер детали на чертеже:

9

Пружина

Заводской номер: Э4.04.39.005 Количество на модель: 1
Э4.04.39.005
1
10

Номер детали на чертеже:

10

Пробка

Заводской номер: Э4.04.39.004 Количество на модель: 1
Э4.04.39.004
1
11

Номер детали на чертеже:

11

Рукоятка

Заводской номер: Э4.04.39.001 Количество на модель: 1
Э4.04.39.001
1
12

Номер детали на чертеже:

12

Ручка

Заводской номер: 172.65.001 Количество на модель: 1
172.65.001
1
13

Номер детали на чертеже:

13

Гайка М10-7Н. 8.016 [ГОСТ 5916-70]

Заводской номер: Гайка М10-7Н. 8.016 [ГОСТ 5916-70] Количество на модель: 1
Гайка М10-7Н. 8.016 [ГОСТ 5916-70]
1
14

Номер детали на чертеже:

14

Ось

Заводской номер: Э4.04.39.003 Количество на модель: 1
Э4.04.39.003
1
15

Номер детали на чертеже:

15

Основание

Заводской номер: Э4.04.39.001сб Количество на модель: 1
Э4.04.39.001сб
1
16

Номер детали на чертеже:

16

Гайка М6-7Н.8.016 [ГОСТ 5916-70]

Заводской номер: Гайка М6-7Н.8.016 [ГОСТ 5916-70] Количество на модель: 1
Гайка М6-7Н.8.016 [ГОСТ 5916-70]
1
17

Номер детали на чертеже:

17

Болт М6-8gх16.46. 016 [ГОСТ 7798-70]

Заводской номер: Болт М6-8gх16.46. 016 [ГОСТ 7798-70] Количество на модель: 1
Болт М6-8gх16.46. 016 [ГОСТ 7798-70]
1
18

Номер детали на чертеже:

18

Шайба 14х0,5

Заводской номер: 520.07.004-08 Количество на модель: 9
520.07.004-08
9
