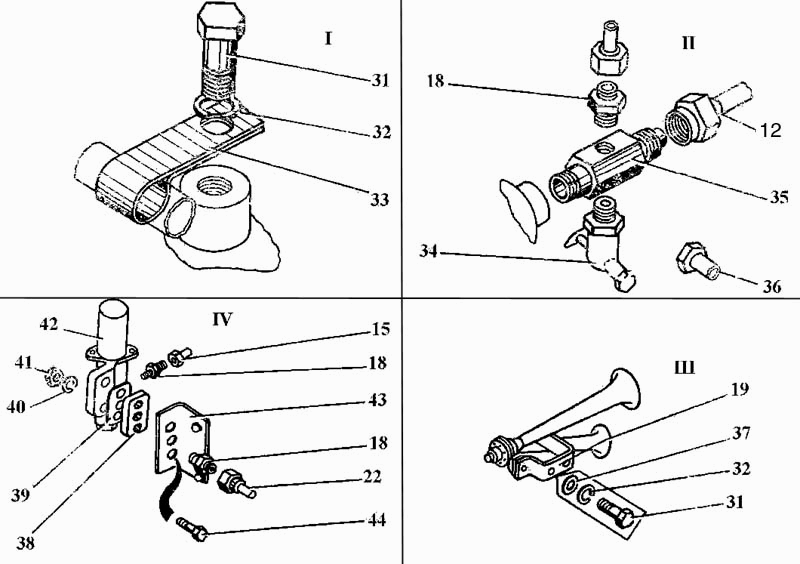

Пневмооборудование на поворотной платформе (части I..IV) ЭО-3323

Пневмооборудование на поворотной платформе ЭО-3323 Пневмооборудование на ходовой раме ЭО-3323

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: ЭО-3323.01.90.190 Количество на модель: 1
ЭО-3323.01.90.190
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: ЭО-3323.01.90.220 Количество на модель: 1
ЭО-3323.01.90.220
1
18

Номер детали на чертеже:

18

Штуцер

Заводской номер: ЭО-3322А .09.01.004 Количество на модель: 4
ЭО-3322А .09.01.004
4
19

Номер детали на чертеже:

19

Сигнал пневматический

Заводской номер: С40-В Количество на модель: 1
С40-В
1
22

Номер детали на чертеже:

22

Штуцер

Заводской номер: Э-302Б-1-6150-03 Количество на модель: 1
Э-302Б-1-6150-03
1
31

Номер детали на чертеже:

31

Болт

Заводской номер: 7808 М10-20 Количество на модель: 4
7808 М10-20
4
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 6402 10.65Г Количество на модель: 4
6402 10.65Г
4
33

Номер детали на чертеже:

33

Хомут

Заводской номер: ЭО-3322В .47.20.002 Количество на модель: 2
ЭО-3322В .47.20.002
2
34

Номер детали на чертеже:

34

Кран отбора воздуха

Заводской номер: 120-3506350-А2 Количество на модель: 1
120-3506350-А2
1
35

Номер детали на чертеже:

35

Тройник

Заводской номер: ЭО-3323.01.90.002 Количество на модель: 1
ЭО-3323.01.90.002
1
36

Номер детали на чертеже:

36

Шланг для накачивания шин

Заводской номер: ЭО-3322А.09.30.800 Количество на модель: 1
ЭО-3322А.09.30.800
1
37

Номер детали на чертеже:

37

Шайба

Заводской номер: 11371 10 Количество на модель: 2
11371 10
2
38

Номер детали на чертеже:

38

Плита

Заводской номер: ЭО-3323.01.90.001 Количество на модель: 1
ЭО-3323.01.90.001
1
39

Номер детали на чертеже:

39

Прокладка

Заводской номер: ЭО-3322А.02.05.009 Количество на модель: 1
ЭО-3322А.02.05.009
1
40

Номер детали на чертеже:

40

Шайба

Заводской номер: 6402 8.65Г Количество на модель: 2
6402 8.65Г
2
41

Номер детали на чертеже:

41

Гайка

Заводской номер: 5915 М8 Количество на модель: 2
5915 М8
2
42

Номер детали на чертеже:

42

Регулятор давления

Заводской номер: АР11-3512010 Количество на модель: 1
АР11-3512010
1
43

Номер детали на чертеже:

43

Кронштейн

Заводской номер: ЭО-3323.01.90.004 Количество на модель: 1
ЭО-3323.01.90.004
1
44

Номер детали на чертеже:

44

Болт

Заводской номер: 7808 М8-35 Количество на модель: 2
7808 М8-35
2
