Пневмооборудование на поворотной платформе ЭО-3323

Дифференциальный пневматический золотник ЭО-3323 Пневмооборудование на поворотной платформе (части I..IV) ЭО-3323

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

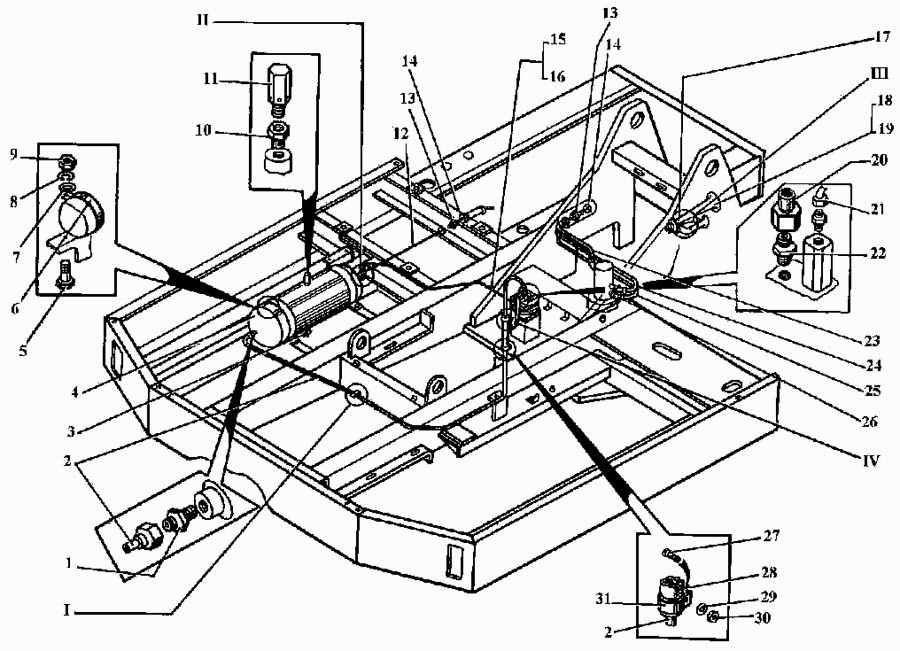

Пневмооборудование на поворотной платформе (части I..IV)

Заводской номер: Пневмооборудование на поворотной платфор Количество на модель:
Пневмооборудование на поворотной платфор
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: ЭО-3322А.23.02.002 Количество на модель: 1
ЭО-3322А.23.02.002
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: ЭО-3323.01.90.110 Количество на модель: 1
ЭО-3323.01.90.110
1
3

Номер детали на чертеже:

3

Кран сливной

Заводской номер: Кр-2А.1305010 Количество на модель: 1
Кр-2А.1305010
1
4

Номер детали на чертеже:

4

Баллон воздушный

Заводской номер: 200-3513015 Количество на модель: 1
200-3513015
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 7808 М12-35 Количество на модель: 4
7808 М12-35
4
6

Номер детали на чертеже:

6

Хомут

Заводской номер: ЭО-3323.01.90.210 Количество на модель: 2
ЭО-3323.01.90.210
2
7

Номер детали на чертеже:

7

Шайба специальная

Заводской номер: Э302-1-1250-02А Количество на модель: 2
Э302-1-1250-02А
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 6402 12.65 Г Количество на модель: 2
6402 12.65 Г
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 5915 М12 Количество на модель: 4
5915 М12
4
10

Номер детали на чертеже:

10

Штуцер переходной

Заводской номер: ЭО-3323.01.90.003 Количество на модель: 1
ЭО-3323.01.90.003
1
11

Номер детали на чертеже:

11

Клапан предохранительный

Заводской номер: 304-152-3700Б Количество на модель: 1
304-152-3700Б
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: ЭО-3323.01.90.190 Количество на модель: 1
ЭО-3323.01.90.190
1
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: ЭО-3322А.24.01.005 Количество на модель: 4
ЭО-3322А.24.01.005
4
14

Номер детали на чертеже:

14

Гайка

Заводской номер: ЭО-3322А.24.01.008 Количество на модель: 4
ЭО-3322А.24.01.008
4
15

Номер детали на чертеже:

15

Трубка

Заводской номер: ЭО-3323.01.90.220 Количество на модель: 1
ЭО-3323.01.90.220
1
16

Номер детали на чертеже:

16

Хомутик

Заводской номер: Э302-1-1600-14 Количество на модель: 3
Э302-1-1600-14
3
17

Номер детали на чертеже:

17

Трубка сигнала

Заводской номер: ЭО-3322А.24.08.000 Количество на модель: 1
ЭО-3322А.24.08.000
1
18

Номер детали на чертеже:

18

Штуцер

Заводской номер: ЭО-3322А .09.01.004 Количество на модель: 4
ЭО-3322А .09.01.004
4
19

Номер детали на чертеже:

19

Сигнал пневматический

Заводской номер: С40-В Количество на модель: 1
С40-В
1
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: ЭО-3323.01.90.120 Количество на модель: 1
ЭО-3323.01.90.120
1
21

Номер детали на чертеже:

21

Трубка

Заводской номер: ЭО-3323.01.90.230 Количество на модель: 1
ЭО-3323.01.90.230
1
22

Номер детали на чертеже:

22

Штуцер

Заводской номер: Э-302Б-1-6150-03 Количество на модель: 1
Э-302Б-1-6150-03
1
23

Номер детали на чертеже:

23

Трубопровод

Заводской номер: ЭО-3323.01.90.250 Количество на модель: 1
ЭО-3323.01.90.250
1
24

Номер детали на чертеже:

24

Трубопровод

Заводской номер: ЭО-3323.01.90.270 Количество на модель: 1
ЭО-3323.01.90.270
1
25

Номер детали на чертеже:

25

Шланг

Заводской номер: ЭО-3323.01.90.240 Количество на модель: 3
ЭО-3323.01.90.240
3
26

Номер детали на чертеже:

26

Трубопровод

Заводской номер: ЭО-3323.01.90.260 Количество на модель: 1
ЭО-3323.01.90.260
1
27

Номер детали на чертеже:

27

Винт

Заводской номер: 17473 В1М6 Количество на модель: 2
17473 В1М6
2
28

Номер детали на чертеже:

28

Рукав L=(200±5) мм

Заводской номер: 10362 12-21-16В Количество на модель: 1
10362 12-21-16В
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 11371 6 Количество на модель: 2
11371 6
2
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 5915 М6 Количество на модель: 2
5915 М6
2
31

Номер детали на чертеже:

31

Хомут

Заводской номер: ЭО-3323.01.90.005 Количество на модель: 2
ЭО-3323.01.90.005
2
