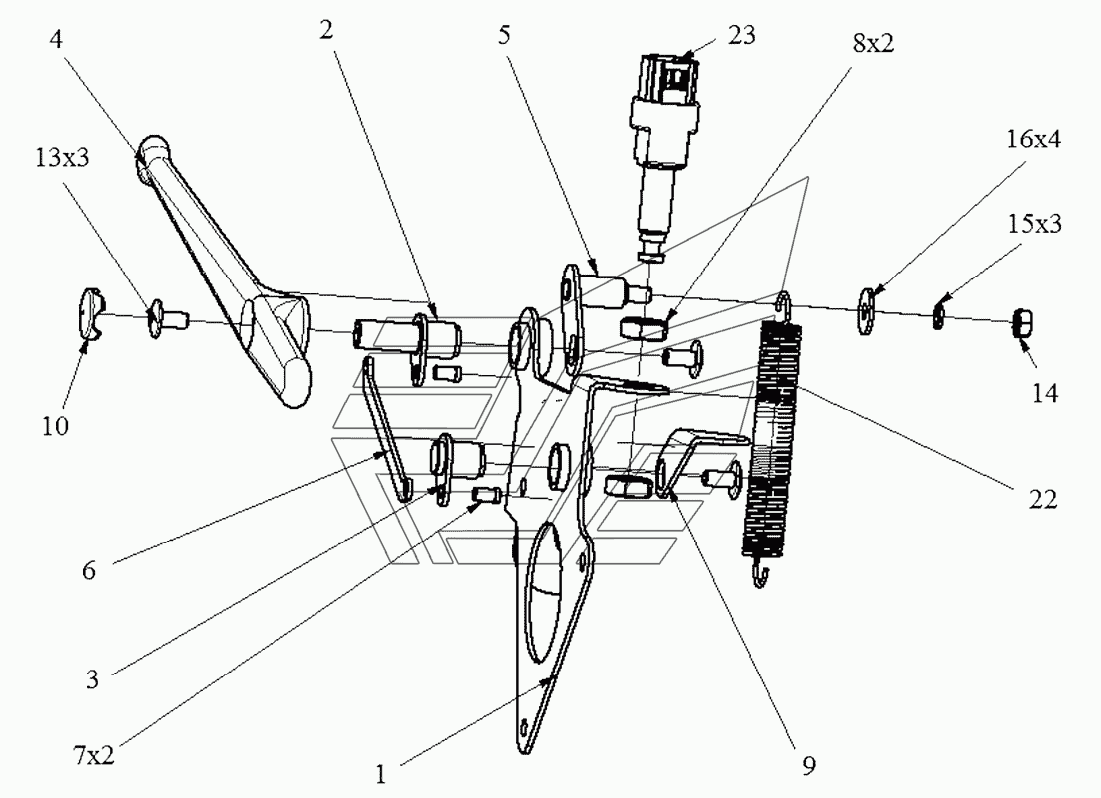

272030204000 00 Механизм выключателя ТХ-270 / 300. Каталог 2017г.

272030200000 02 Установка пультов ТХ-270 / 300 Гидроуправление в кабине ТХ-270 / 300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
13
14
15
16
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основание

Заводской номер: 27203020410000 Количество на модель: 1
27203020410000
1
2

Номер детали на чертеже:

2

Ось флажка

Заводской номер: 27203020420000 Количество на модель: 1
27203020420000
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: 27203020430000 Количество на модель: 1
27203020430000
1
4

Номер детали на чертеже:

4

Флажок

Заводской номер: 27203020440000 Количество на модель: 1
27203020440000
1
5

Номер детали на чертеже:

5

Зацеп

Заводской номер: 27203020450000 Количество на модель: 1
27203020450000
1
6

Номер детали на чертеже:

6

Толкатель

Заводской номер: 27203020400200 Количество на модель: 1
27203020400200
1
7

Номер детали на чертеже:

7

Ось

Заводской номер: 27203020400300 Количество на модель: 2
27203020400300
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 27203020400400 Количество на модель: 2
27203020400400
2
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 27203020430200 Количество на модель: 1
27203020430200
1
10

Номер детали на чертеже:

10

Крышка флажка

Заводской номер: 00092200003801 Количество на модель: 1
00092200003801
1
13

Номер детали на чертеже:

13

Винт М6х12.58.016

Заводской номер: 00002642024301 Количество на модель: 3
00002642024301
3
14

Номер детали на чертеже:

14

Гайка М6-6Н.5.016

Заводской номер: 00002641060601 Количество на модель: 1
00002641060601
1
15

Номер детали на чертеже:

15

Шайба 6.65Г.016

Заводской номер: 00002644020401 Количество на модель: 3
00002644020401
3
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 00002644019101 Количество на модель: 4
00002644019101
4
22

Номер детали на чертеже:

22

Пружина вилки сцепления

Заводской номер: 00092384001701 Количество на модель: 1
00092384001701
1
23

Номер детали на чертеже:

23

Выключатель

Заводской номер: 00092060371301 Количество на модель: 1
00092060371301
1
