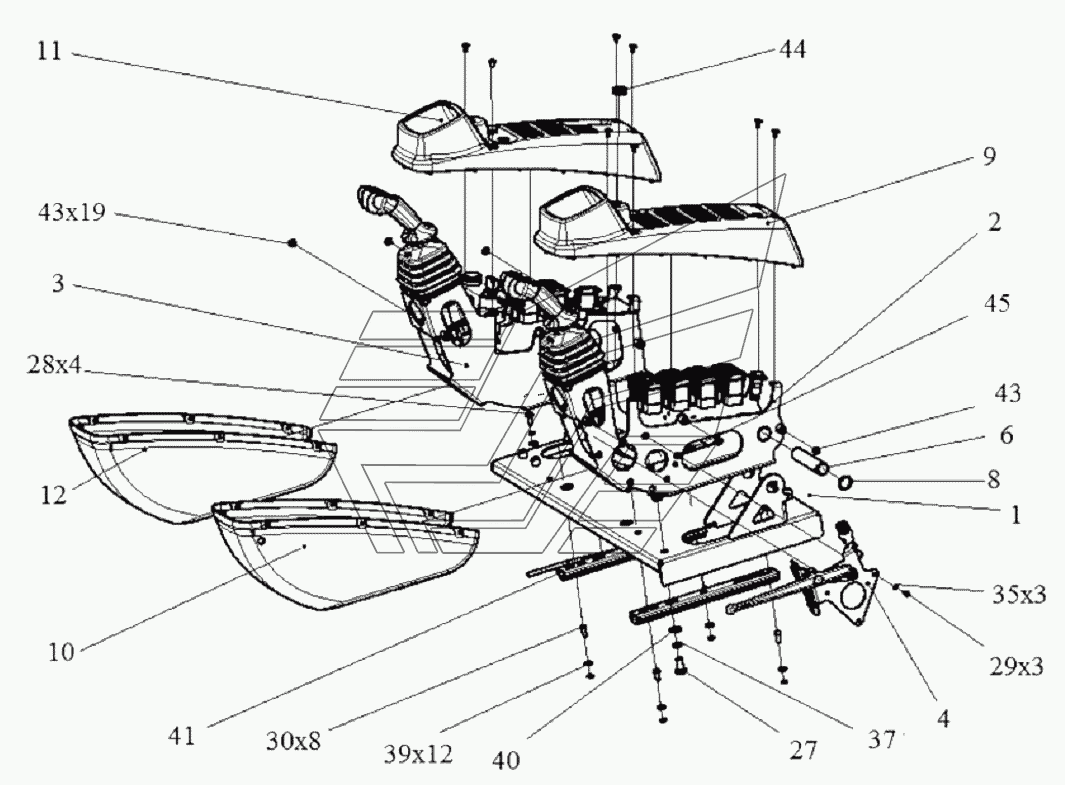

272030200000 02 Установка пультов ТХ-270 / 300. Каталог 2017г.

272030000000 02 Пост управления экскаватором ТХ-270 / 300 272030204000 00 Механизм выключателя ТХ-270 / 300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основание пультов

Заводской номер: 27203020100002 Количество на модель: 1
27203020100002
1
2

Номер детали на чертеже:

2

Каркас пульта

Заводской номер: 27203020210000 Количество на модель: 1
27203020210000
1
3

Номер детали на чертеже:

3

Каркас пульта

Заводской номер: 20203020310000 Количество на модель: 1
20203020310000
1
4

Номер детали на чертеже:

4

Механизм выключателя

Заводской номер: 27203020400000 Количество на модель: 1
27203020400000
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: 20203020000100 Количество на модель: 1
20203020000100
1
8

Номер детали на чертеже:

8

Кольцо упорное

Заводской номер: 20203020000300 Количество на модель: 2
20203020000300
2
9

Номер детали на чертеже:

9

Панель верхняя левая

Заводской номер: 20203020200100 Количество на модель: 1
20203020200100
1
10

Номер детали на чертеже:

10

Панель нижняя левая

Заводской номер: 20203020200200 Количество на модель: 1
20203020200200
1
11

Номер детали на чертеже:

11

Панель верхняя правая

Заводской номер: 20203020300100 Количество на модель: 1
20203020300100
1
12

Номер детали на чертеже:

12

Панель нижняя правая

Заводской номер: 20203020300200 Количество на модель: 1
20203020300200
1
27

Номер детали на чертеже:

27

Болт М12-6gх25.58.016

Заводской номер: 00002640032101 Количество на модель: 1
00002640032101
1
28

Номер детали на чертеже:

28

Болт M8-6gx20.58.016

Заводской номер: 00002640012101 Количество на модель: 4
00002640012101
4
29

Номер детали на чертеже:

29

Винт

Заводской номер: 00002642050901 Количество на модель: 3
00002642050901
3
30

Номер детали на чертеже:

30

Винт

Заводской номер: 00002642024801 Количество на модель: 8
00002642024801
8
35

Номер детали на чертеже:

35

Шайба 6.65Г.016

Заводской номер: 00002644020401 Количество на модель: 3
00002644020401
3
36

Номер детали на чертеже:

36

Шайба 8.65Г.016

Заводской номер: 00002644020501 Количество на модель: 12
00002644020501
12
37

Номер детали на чертеже:

37

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 1
00002644020701
1
39

Номер детали на чертеже:

39

Шайба С8.01.08кп.016

Заводской номер: 00002644060801 Количество на модель: 12
00002644060801
12
40

Номер детали на чертеже:

40

Шайба 12.01.08кп.019

Заводской номер: 00002644061201 Количество на модель: 1
00002644061201
1
41

Номер детали на чертеже:

41

Салазки

Заводской номер: 00010792012001 Количество на модель: 1
00010792012001
1
43

Номер детали на чертеже:

43

Винт М6Х16

Заводской номер: 00002643010001 Количество на модель: 20
00002643010001
20
44

Номер детали на чертеже:

44

Уплотнение

Заводской номер: 00004040020301 Количество на модель: 1
00004040020301
1
45

Номер детали на чертеже:

45

Гайка заклепочная М6 шестигранная

Заводской номер: 00002641023101 Количество на модель: 3
00002641023101
3
