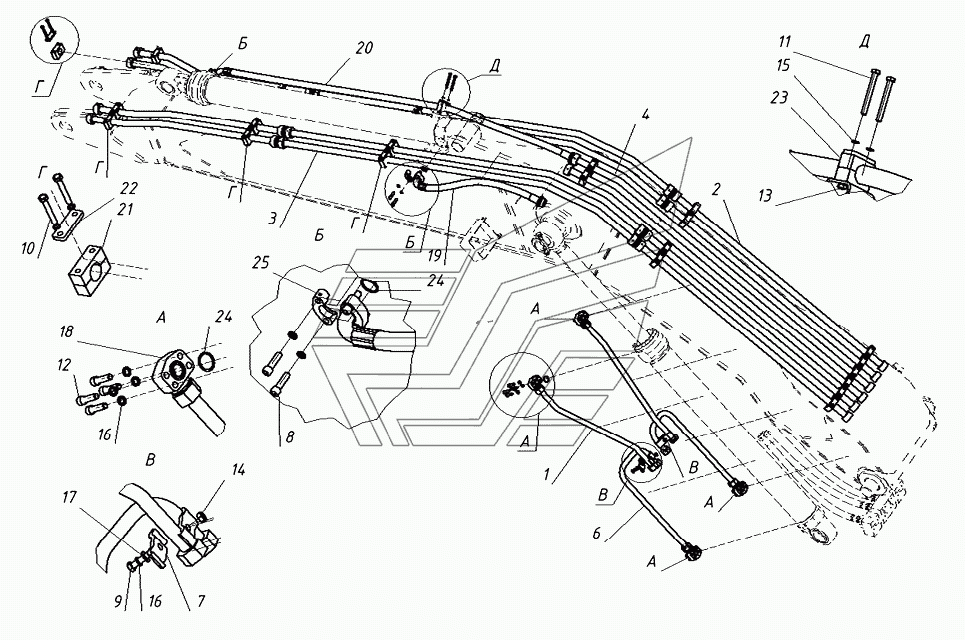

203030000000 00 Гидроразводка стрелы с разводкой под гидромолот ТХ-220. Каталог 2017г.

203040000000 20 Гидроцилиндр рукояти ТХ-220 203030000000 01 Гидроразводка стрелы с тормозными клапанами ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006420212101 Количество на модель: 1
00006420212101
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006420206401 Количество на модель: 1
00006420206401
1
1

Номер детали на чертеже:

1

Трубопровод стрелы

Заводской номер: 20303000100000 Количество на модель: 2
20303000100000
2
2

Номер детали на чертеже:

2

Трубопровод по стреле

Заводской номер: 20303000300000 Количество на модель: 2
20303000300000
2
3

Номер детали на чертеже:

3

Трубопровод по стреле

Заводской номер: 20303000400000 Количество на модель: 2
20303000400000
2
4

Номер детали на чертеже:

4

Трубопровод рукояти

Заводской номер: 20303000500000 Количество на модель: 2
20303000500000
2
6

Номер детали на чертеже:

6

Трубопровод стрелы

Заводской номер: 20303000600000 Количество на модель: 2
20303000600000
2
7

Номер детали на чертеже:

7

Скоба

Заводской номер: 00023410800600 Количество на модель: 2
00023410800600
2
8

Номер детали на чертеже:

8

Болт М12-6gх40.88

Заводской номер: 00002640033901 Количество на модель: 8
00002640033901
8
9

Номер детали на чертеже:

9

Болт М12-6gх50.58.016

Заводской номер: 00002640035001 Количество на модель: 2
00002640035001
2
10

Номер детали на чертеже:

10

Болт М10-6gх70.88.40Х.016

Заводской номер: 00002640026601 Количество на модель: 48
00002640026601
48
11

Номер детали на чертеже:

11

Болт М10х90.88.016

Заводской номер: 00002640027901 Количество на модель: 2
00002640027901
2
12

Номер детали на чертеже:

12

Винт М12-6gх40.109.40Х.016

Заводской номер: 00002642019201 Количество на модель: 16
00002642019201
16
13

Номер детали на чертеже:

13

Гайка M10-6H.5.016

Заводской номер: 00002641061001 Количество на модель: 2
00002641061001
2
14

Номер детали на чертеже:

14

Гайка M12-6H.5.016

Заводской номер: 00002641061201 Количество на модель: 2
00002641061201
2
15

Номер детали на чертеже:

15

Шайба 10.65Г.016

Заводской номер: 00002644020601 Количество на модель: 50
00002644020601
50
16

Номер детали на чертеже:

16

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 50
00002644020701
50
17

Номер детали на чертеже:

17

Шайба плоская

Заводской номер: 00002644061001 Количество на модель: 2
00002644061001
2
18

Номер детали на чертеже:

18

Фланец

Заводской номер: 00002648240201 Количество на модель: 4
00002648240201
4
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: 00006420210601 Количество на модель: 1
00006420210601
1
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: 00006420211501 Количество на модель: 1
00006420211501
1
21

Номер детали на чертеже:

21

Корпус одиночного зажима

Заводской номер: 00092382044701 Количество на модель: 24
00092382044701
24
22

Номер детали на чертеже:

22

Накладка

Заводской номер: 00092382050001 Количество на модель: 25
00092382050001
25
23

Номер детали на чертеже:

23

Корпус одиночного зажима

Заводской номер: 00092382045001 Количество на модель: 1
00092382045001
1
24

Номер детали на чертеже:

24

Уплотнение

Заводской номер: 00006420002301 Количество на модель: 6
00006420002301
6
25

Номер детали на чертеже:

25

Полуфланец

Заводской номер: 00092382059501 Количество на модель: 4
00092382059501
4
