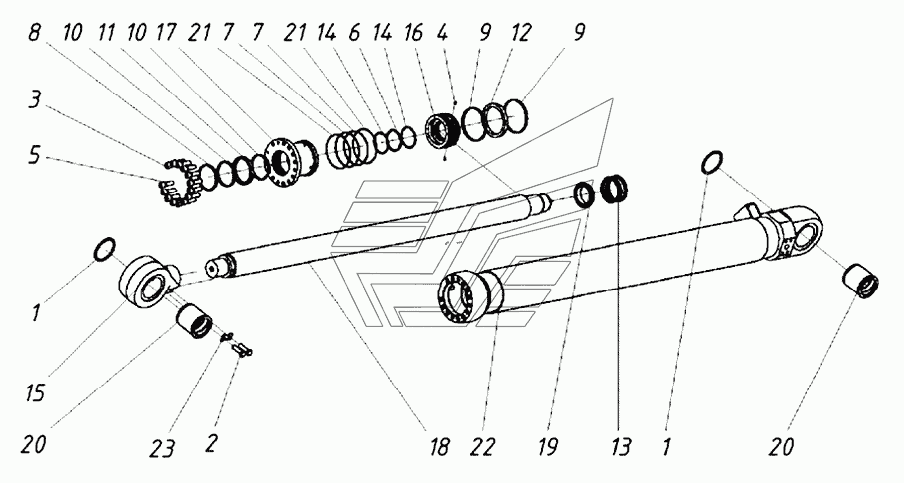

203040000000 20 Гидроцилиндр рукояти ТХ-220. Каталог 2017г.

203020000000 20 Гидроцилиндр стрелы ТХ-220 203030000000 00 Гидроразводка стрелы с разводкой под гидромолот ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 00001394210000 Количество на модель: 2
00001394210000
2
2

Номер детали на чертеже:

2

Болт М16-6gх55.109.20Г2Р.016

Заводской номер: 00002640055901 Количество на модель: 2
00002640055901
2
3

Номер детали на чертеже:

3

Винт М16х45.88.016

Заводской номер: 00002642019801 Количество на модель: 15
00002642019801
15
4

Номер детали на чертеже:

4

Винт М8-6gх12.22Н

Заводской номер: 00002642060801 Количество на модель: 2
00002642060801
2
5

Номер детали на чертеже:

5

Шайба 16.65Г.016

Заводской номер: 00002644020901 Количество на модель: 15
00002644020901
15
6

Номер детали на чертеже:

6

Кольцо 080-090-58-2-3

Заводской номер: 00006421002401 Количество на модель: 1
00006421002401
1
7

Номер детали на чертеже:

7

Кольцо 140-145-36-2-3

Заводской номер: 00006421007601 Количество на модель: 2
00006421007601
2
8

Номер детали на чертеже:

8

Грязесъемник

Заводской номер: 00006431170801 Количество на модель: 1
00006431170801
1
9

Номер детали на чертеже:

9

Направляющая поршня

Заводской номер: 00006431172501 Количество на модель: 2
00006431172501
2
10

Номер детали на чертеже:

10

Н аправляющая штока

Заводской номер: 00006431173601 Количество на модель: 2
00006431173601
2
11

Номер детали на чертеже:

11

Mанжета

Заводской номер: 00006431175901 Количество на модель: 1
00006431175901
1
12

Номер детали на чертеже:

12

Уплотнение

Заводской номер: 00006431177501 Количество на модель: 1
00006431177501
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 14010150000801 Количество на модель: 1
14010150000801
1
14

Номер детали на чертеже:

14

Кольцо защитное

Заводской номер: 16010154101100 Количество на модель: 2
16010154101100
2
15

Номер детали на чертеже:

15

Проушина

Заводской номер: 20304000000110 Количество на модель: 1
20304000000110
1
16

Номер детали на чертеже:

16

Поршень

Заводской номер: 20304000000220 Количество на модель: 1
20304000000220
1
17

Номер детали на чертеже:

17

Букса

Заводской номер: 20304000000420 Количество на модель: 1
20304000000420
1
18

Номер детали на чертеже:

18

Шток

Заводской номер: 20304000000521 Количество на модель: 1
20304000000521
1
19

Номер детали на чертеже:

19

Клапан

Заводской номер: 20304000000620 Количество на модель: 1
20304000000620
1
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 20304000000900 Количество на модель: 2
20304000000900
2
21

Номер детали на чертеже:

21

Кольцо защитное

Заводской номер: 20304000001020 Количество на модель: 2
20304000001020
2
22

Номер детали на чертеже:

22

Цилиндр

Заводской номер: 20304000010020 Количество на модель: 1
20304000010020
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 84225230005705 Количество на модель: 1
84225230005705
1
