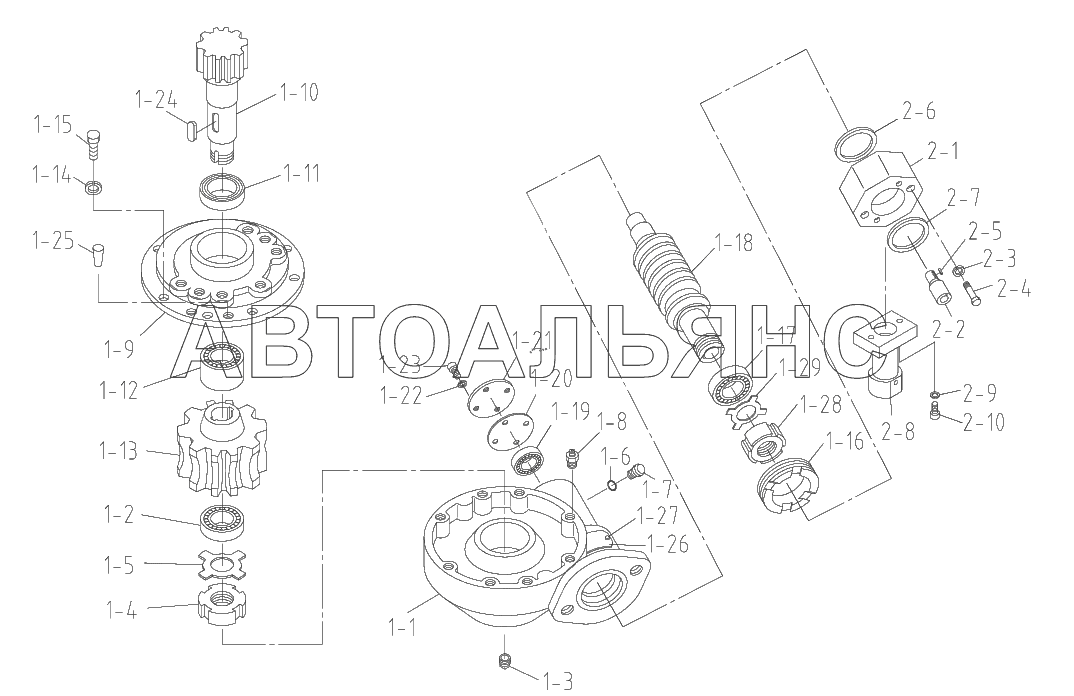

SWING R/G SET SCS746L. Каталог 2010г.

FRAME ASSEMBLY (REVISED SEPTEMBER 2009) SCS746L ROTARY JOINT ASSY, STD SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Socket bolt

Заводской номер: 4010047 Количество на модель: 2
4010047
2

Номер детали на чертеже:

Lock washer

Заводской номер: 4230009 Количество на модель: 1
4230009
1

Номер детали на чертеже:

Lock nut

Заводской номер: 4111011 Количество на модель: 1
4111011
1

Номер детали на чертеже:

Rivet

Заводской номер: 4810627 Количество на модель: 2
4810627
2

Номер детали на чертеже:

Label

Заводской номер: A57261 Количество на модель: 1
A57261
1

Номер детали на чертеже:

Taper pin

Заводской номер: 4331210 Количество на модель: 2
4331210
2

Номер детали на чертеже:

Key

Заводской номер: A57264 Количество на модель: 2
A57264
2

Номер детали на чертеже:

Socket bolt

Заводской номер: 4010021 Количество на модель: 4
4010021
4

Номер детали на чертеже:

Spring washer

Заводской номер: 4210075 Количество на модель: 4
4210075
4

Номер детали на чертеже:

Swing r/g adapter set

Заводской номер: J13300 Количество на модель: 1
J13300
1

Номер детали на чертеже:

Spacer

Заводской номер: J13301 Количество на модель: 1
J13301
1

Номер детали на чертеже:

Spring washer

Заводской номер: 4210010 Количество на модель: 2
4210010
2

Номер детали на чертеже:

Swing locking

Заводской номер: B13439 Количество на модель: 1
B13439
1

Номер детали на чертеже:

O-ring

Заводской номер: 2851212 Количество на модель: 1
2851212
1

Номер детали на чертеже:

O-ring

Заводской номер: 2851216 Количество на модель: 1
2851216
1

Номер детали на чертеже:

Flat key

Заводской номер: A53165 Количество на модель: 1
A53165
1

Номер детали на чертеже:

Hex. Bolt

Заводской номер: 4002214 Количество на модель: 2
4002214
2

Номер детали на чертеже:

Spring washer

Заводской номер: 4210012 Количество на модель: 2
4210012
2

Номер детали на чертеже:

Coupling

Заводской номер: J13302 Количество на модель: 1
J13302
1

Номер детали на чертеже:

Plate

Заводской номер: A57260 Количество на модель: 1
A57260
1

Номер детали на чертеже:

Gasket

Заводской номер: A57259 Количество на модель: 1
A57259
1

Номер детали на чертеже:

Needle bearing

Заводской номер: 4699005 Количество на модель: 1
4699005
1

Номер детали на чертеже:

Air breather

Заводской номер: A57265 Количество на модель: 1
A57265
1

Номер детали на чертеже:

Oil gage

Заводской номер: A57262 Количество на модель: 1
A57262
1

Номер детали на чертеже:

O-ring

Заводской номер: 2851016 Количество на модель: 1
2851016
1

Номер детали на чертеже:

Lock washer

Заводской номер: 4230008 Количество на модель: 1
4230008
1

Номер детали на чертеже:

Lock nut

Заводской номер: 4111010 Количество на модель: 1
4111010
1

Номер детали на чертеже:

Hollow hex. Plug

Заводской номер: 2702223 Количество на модель: 1
2702223
1

Номер детали на чертеже:

Ball bearing

Заводской номер: 4605220 Количество на модель: 1
4605220
1

Номер детали на чертеже:

Casing

Заводской номер: A57251 Количество на модель: 1
A57251
1

Номер детали на чертеже:

Casing cap

Заводской номер: A57252 Количество на модель: 1
A57252
1

Номер детали на чертеже:

Pinion shaft

Заводской номер: A57253 Количество на модель: 1
A57253
1

Номер детали на чертеже:

Worm shaft

Заводской номер: A57258 Количество на модель: 1
A57258
1

Номер детали на чертеже:

Double ball bearing

Заводской номер: 4699004 Количество на модель: 1
4699004
1

Номер детали на чертеже:

Lock bolt

Заводской номер: A57257 Количество на модель: 1
A57257
1

Номер детали на чертеже:

Hex. Bolt

Заводской номер: 4002178 Количество на модель: 8
4002178
8

Номер детали на чертеже:

Spring washer

Заводской номер: 4210011 Количество на модель: 8
4210011
8

Номер детали на чертеже:

Worm wheel

Заводской номер: A57254 Количество на модель: 1
A57254
1

Номер детали на чертеже:

Double cyli.roller bearing

Заводской номер: 4699003 Количество на модель: 1
4699003
1

Номер детали на чертеже:

Dust seal

Заводской номер: 2831200 Количество на модель: 1
2831200
1

Номер детали на чертеже:

Swing r/g assy

Заводской номер: A57250 Количество на модель: 1
A57250
1
