  6. FRAME ASSEMBLY (REVISED SEPTEMBER 2009)

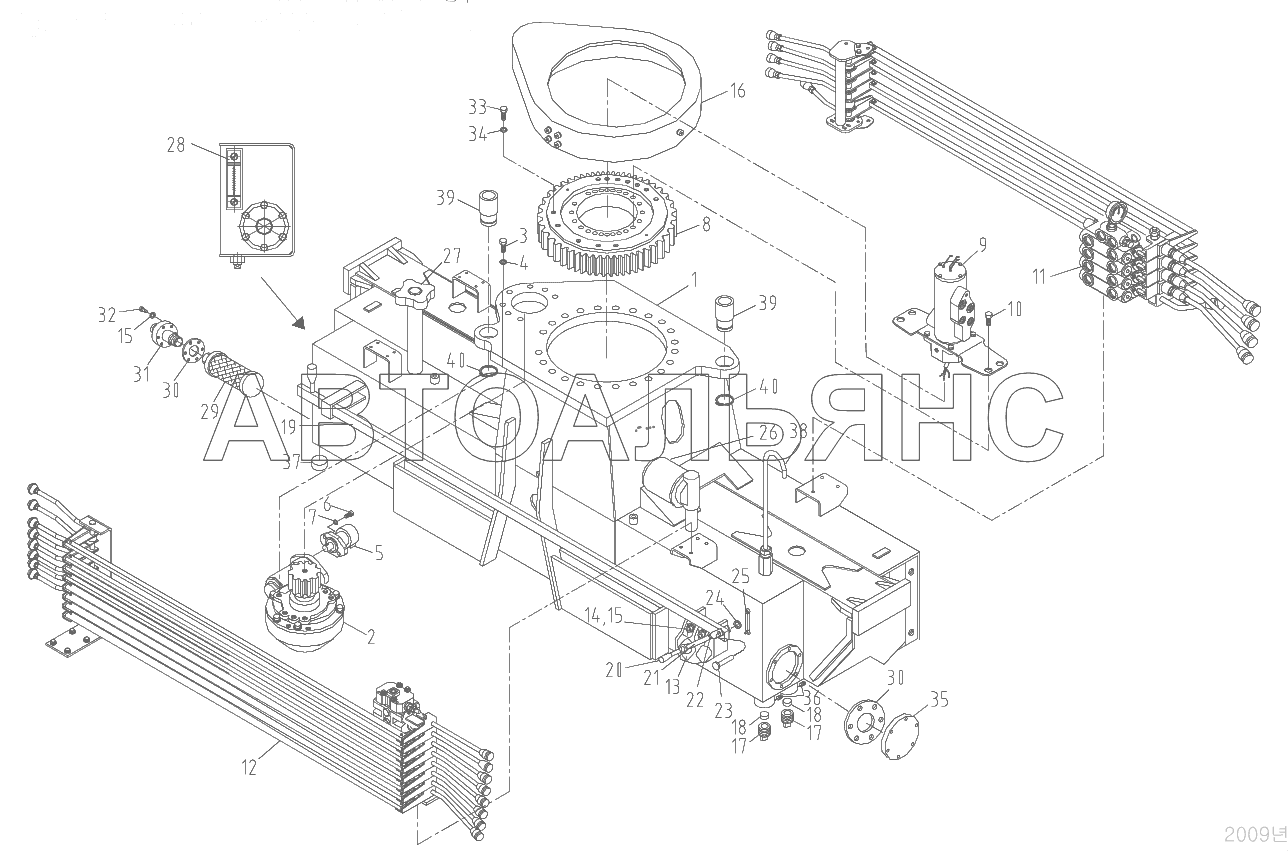

FRAME ASSEMBLY (REVISED SEPTEMBER 2009) SCS746L. Каталог 2010г.

FRAME ASSEMBLY (REVISED JANUARY 2009) SCS746L SWING R/G SET SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: J13131 Количество на модель: 1
J13131
1
2

Номер детали на чертеже:

2

Swing r/g set

Заводской номер: J17250 Количество на модель: 1
J17250
1
3

Номер детали на чертеже:

3

Hex. Bolt

Заводской номер: 4002265 Количество на модель: 7
4002265
7
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 4210014 Количество на модель: 7
4210014
7
5

Номер детали на чертеже:

5

Swing motor

Заводской номер: B17304 Количество на модель: 1
B17304
1
6

Номер детали на чертеже:

6

Hex. Bolt

Заводской номер: 4002204 Количество на модель: 2
4002204
2
7

Номер детали на чертеже:

7

Spring washer

Заводской номер: 4210012 Количество на модель: 2
4210012
2
8

Номер детали на чертеже:

8

Swing bearing

Заводской номер: J17290 Количество на модель: 1
J17290
1
9

Номер детали на чертеже:

9

Rotary joint assy

Заводской номер: J17400 Количество на модель: 1
J17400
1
10

Номер детали на чертеже:

10

Hex. Bolt

Заводской номер: 4004361 Количество на модель: 23
4004361
23
11

Номер детали на чертеже:

11

Operation main assy

Заводской номер: J13570 Количество на модель: 1
J13570
1
12

Номер детали на чертеже:

12

Operation assy

Заводской номер: J13450 Количество на модель: 1
J13450
1
13

Номер детали на чертеже:

13

Spring washer

Заводской номер: 4210011 Количество на модель: 12
4210011
12
14

Номер детали на чертеже:

14

Gear cover set

Заводской номер: J13600 Количество на модель: 1
J13600
1
15

Номер детали на чертеже:

15

Screw plug

Заводской номер: J10601 Количество на модель: 4
J10601
4
16

Номер детали на чертеже:

16

Sliding plate

Заводской номер: J10602 Количество на модель: 4
J10602
4
17

Номер детали на чертеже:

17

Line filter

Заводской номер: A57504 Количество на модель: 1
A57504
1
18

Номер детали на чертеже:

18

Air breather

Заводской номер: B93177 Количество на модель: 1
B93177
1
19

Номер детали на чертеже:

19

Level gauge

Заводской номер: A86247 Количество на модель: 1
A86247
1
20

Номер детали на чертеже:

20

Suction strainer

Заводской номер: B13179 Количество на модель: 1
B13179
1
21

Номер детали на чертеже:

21

Gasket

Заводской номер: B13239 Количество на модель: 2
B13239
2
22

Номер детали на чертеже:

22

Suction pipe

Заводской номер: B13240 Количество на модель: 1
B13240
1
23

Номер детали на чертеже:

23

Hex. Bolt

Заводской номер: 4002174 Количество на модель: 12
4002174
12
24

Номер детали на чертеже:

24

Hex. Bolt

Заводской номер: 4004353 Количество на модель: 15
4004353
15
25

Номер детали на чертеже:

25

Spring washer

Заводской номер: 4210017 Количество на модель: 15
4210017
15
26

Номер детали на чертеже:

26

Oil cover

Заводской номер: B13226 Количество на модель: 1
B13226
1
27

Номер детали на чертеже:

27

Set screw

Заводской номер: 4040059 Количество на модель: 4
4040059
4
28

Номер детали на чертеже:

28

Hollow hex plug

Заводской номер: 2702294 Количество на модель: 1
2702294
1
29

Номер детали на чертеже:

29

Air breather

Заводской номер: J13611 Количество на модель: 1
J13611
1
30

Номер детали на чертеже:

30

Bush

Заводской номер: J13612 Количество на модель: 2
J13612
2
40

Номер детали на чертеже:

40

Snap ring

Заводской номер: 4400037 Количество на модель: 2
4400037
2
32

Номер детали на чертеже:

32

Hollow hex plug

Заводской номер: 2702221 Количество на модель: 1
2702221
1
