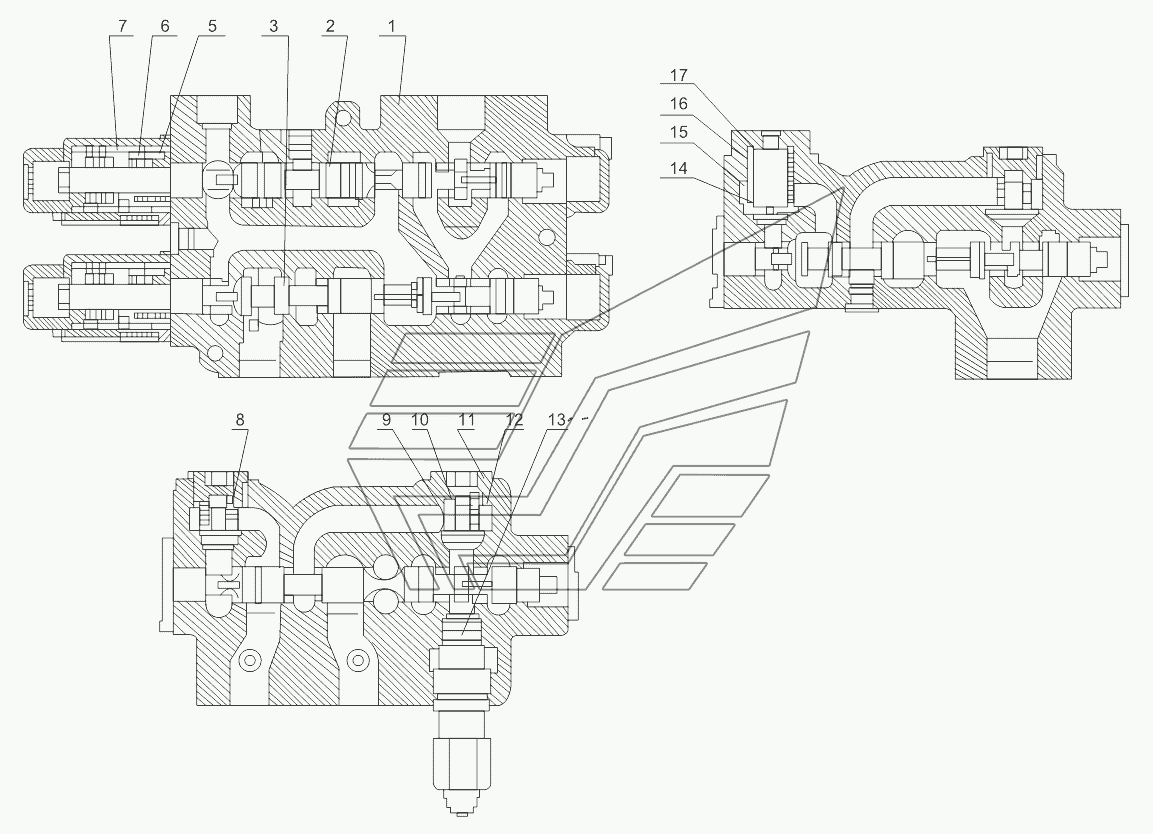

HYDRAULIC CONTROL MULTIPLE UNIT VALVE YDF3 SL-50W. Каталог 2013г.

HYDRAULIC CONTROL MULTIPLE UNIT VALVE D32 SL-50W WORK VALVE CONTROL SYSTEM SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve body

Заводской номер: CAT-YDF32.2-01 Количество на модель: 1
CAT-YDF32.2-01
1
2

Номер детали на чертеже:

2

Skip bucket valve rod

Заводской номер: CAT-YDF32.2-02 Количество на модель: 1
CAT-YDF32.2-02
1
3

Номер детали на чертеже:

3

Movable arm valve rod

Заводской номер: CAT-YDF32.2-03 Количество на модель: 1
CAT-YDF32.2-03
1
4

Номер детали на чертеже:

4

Rectangle gasket ring

Заводской номер: CAT-YDF32.2-04 Количество на модель: 2
CAT-YDF32.2-04
2
5

Номер детали на чертеже:

5

Return spring

Заводской номер: CAT-YDF32.2-05 Количество на модель: 2
CAT-YDF32.2-05
2
6

Номер детали на чертеже:

6

Spring

Заводской номер: CAT-YDF32.2-06 Количество на модель: 2
CAT-YDF32.2-06
2
7

Номер детали на чертеже:

7

Big end cap

Заводской номер: CAT-YDF32.2-07 Количество на модель: 2
CAT-YDF32.2-07
2
8

Номер детали на чертеже:

8

Bearing

Заводской номер: CAT-YDF32.2-14 Количество на модель: 3
CAT-YDF32.2-14
3
9

Номер детали на чертеже:

9

Spring

Заводской номер: CAT-YDF32.2-15 Количество на модель: 3
CAT-YDF32.2-15
3
10

Номер детали на чертеже:

10

Spool

Заводской номер: CAT-YDF32.2-16 Количество на модель: 3
CAT-YDF32.2-16
3
11

Номер детали на чертеже:

11

End cap

Заводской номер: CAT-YDF32.2-17 Количество на модель: 3
CAT-YDF32.2-17
3
12

Номер детали на чертеже:

12

O-seal ring

Заводской номер: GB1235 Количество на модель: 3
GB1235
3
13

Номер детали на чертеже:

13

Safety valve unit

Заводской номер: CAT-YDF32.2-19 Количество на модель: 1
CAT-YDF32.2-19
1
14

Номер детали на чертеже:

14

Spool

Заводской номер: CAT-YDF32.2-20 Количество на модель: 1
CAT-YDF32.2-20
1
15

Номер детали на чертеже:

15

Spring

Заводской номер: CAT-YDF32.2-21 Количество на модель: 1
CAT-YDF32.2-21
1
16

Номер детали на чертеже:

16

O-seal ring

Заводской номер: GB1235 Количество на модель: 1
GB1235
1
17

Номер детали на чертеже:

17

End cap

Заводской номер: CAT-YDF32.2-23 Количество на модель: 1
CAT-YDF32.2-23
1
